4. Расчёт прочности и жёсткости балок подвального перекрытия

Расчет по первой группе предельных состояний осуществляется на действие расчетного значения нагрузок. Расчет по второй группе предельных состояний осуществляется на действие нормативного значения нагрузок

Расчет осуществляется в результате проверки наиболее загруженного элемента.

Балка перекрытия считается шарнирно опёртой на несущие кирпичные стены.

Расчетная схема:

Однопролетная, шарнирно-опертая балка: двутавр N18 по ОСТ 16-1926

W_x = 153,79 см³

J_x = 1384,14 см⁴

пролет балки L= 5,3 м

шаг балок В= 0,9 м,

1. Расчёт по первой группе предельных состояний

Расчетная равномерно-распределенная нагрузка определяется по таблице сбора нагрузок без учета коэффициента :

Расчетная погонная нагрузка на балку:

Максимальный изгибающий момент (в середине пролета):

Проверка несущей способности производится исходя из условия:

где ;

R = 1900 кгс/см2 – расчетное сопротивление стали (по рекомендациям пособия Гроздова В.Т.)

Нормальные напряжения:

Таким образом:

- выполняется; несущая способность балки обеспечена.

Вывод: несущая способность балки обеспечена, благодаря материалу, из которого выполнена балка и шага расстановки балок.

2. Расчёт по второй группе предельных состояний

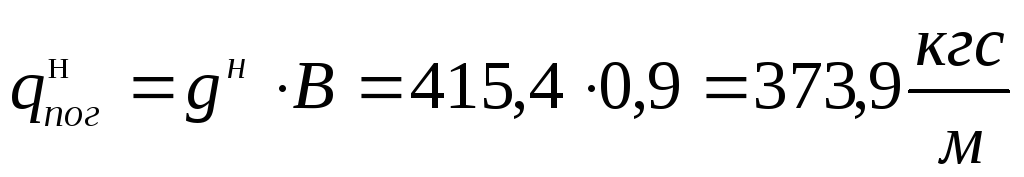

Нормативная погонная нагрузка на балку:

Прогиб однопролётной балки:

,

где Е= 2,1∙10⁶ кгс/см² – модуль упругости стали.

Тогда:

Допустимый погиб:

Таким образом:

f=1,32 см < [f] = 2,65 см

Вывод: деформации балки находятся в допустимых пределах (по 2 предельному состоянию), усиление конструкции не требуется.

Список литературы

1. СП 50-101-2004. Проектирование и устройство оснований и фундаментов зданий и сооружений.

2. СНиП 2.02.01.-83*. Основания зданий и сооружений.

3. СНиП 2.01.07-85*. Нагрузки и воздействия.

4. ТСН 50-302-96
