Содержание
1. Введение 3
2. Сбор нагрузок 4
3. Определение расчётного сопротивления грунта основания 8
4. Расчёт прочности и жёсткости балок подвального перекрытия 11
-
Введение
Д
анная
работа выполнена в рамках дисциплины
«Обследование и испытание зданий и
сооружений». Целью работы является
определение расчетного сопротивления
грунта основания и прочности и жесткости
балок надподвального перекрытия.
Исходные данные см. в приложении 1. Период
выполнения задания – с 26 ноября по
декабрь 2011 года.

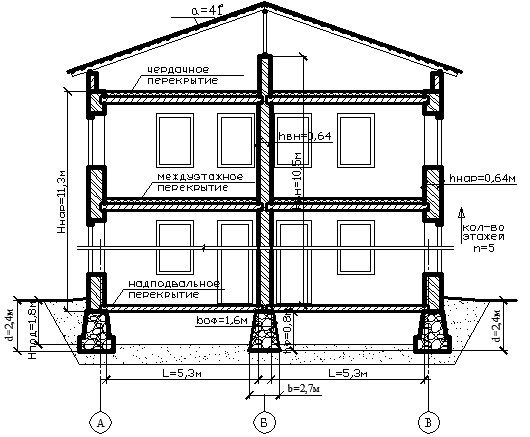

Рис. 1 Условная схема здания
-
Сбор нагрузок
-
Определение погонной нагрузки от собственного веса фундамента.
Нормативная погонная нагрузка от собственного веса фундамента вычисляется по формуле:
где:
-
ширины фундамента по подошве и обрезу
фундамента соответственно, м;
-
высота фундамента, м;
-
плотность материала фундамента, кг/м3.
Gфн=(1,6+2,7)*0,8*2600/2=4472
Расчетная погонная нагрузка от собственного веса фундамента вычисляется по формуле:
где:
-
коэффициент надежности по нагрузке.
Gфр
= 4472 * 1,1 =
4919
-
Определение погонной нагрузки от собственного веса стены.
Нормативная погонная нагрузка от собственного веса стены вычисляется по формуле:
где:
-
высота стены, м;
-
толщина стены, м;
-
плотность стены, кг/м3;
-
процент проемов от площади стены.
Нст=n*Hэ+Нпод=5*2,1+1,8=12,3 м
Gстн=
12,3 * 0,64 * 1200 * (1-0,39) = 5762
Расчетная погонная нагрузка от собственного веса стены вычисляется по формуле:
Gстн=
5762*1,1 = 6339
-
Определение погонной нагрузки от собственного веса и нагрузки от перекрытия.
,
где li – длины пролетов перекрытий, опирающихся на рассчитываемую стену,
Значения gi определяются по таблице 1.
Таблица 1
|
№ |
Наименование |
Нормативная нагрузка, кгс/м2 |
Коэффициент надёжности, γf |
Расчётная нагрузка, кгс/м2 |
|
Нагрузки на 1 м2 покрытия |
||||
|
1 |
Постоянные нагрузки: |
|||
|
1.1 |
Рубероид 3 слоя |
3*600*0,003=6 |
1,3 |
7,8 |
|
1.2 |
Стяжка цементно-песчаная 35мм |
1800*0,035=63 |
1,3 |
81,9 |
|
1.3 |
Минеральная вата 80мм |
200*0,08= 16 |
1,3 |
20,8 |
|
1.4 |
Рубероид 1 слой |
600*0,003=2 |
1,3 |
2,6 |
|
1.5 |
Профилированный настил металлический 75мм |
165*0,075=12,5 |
1,05 |
13,2 |
|
1.6 |
Стропильная нога 150х50мм, шаг 0,5м |
0,15*0,05*600/1,2=3,75 |
1,1 |
4,125 |
|
|
всего |
108,5 |
|
130,4 |
|
Всего с учетом уклона кровли |
143,8 |
172,8 |
||
|
2 |
Временные нагрузки: |
|||
|
2.1 |
снеговая нагрузка |
336 |
1,43 |
480,48 |
|
|
Суммарная нагрузка: |
482 |
- |
614 |
|
Нагрузки на 1м2 чердачного перекрытия |
||||
|
1 |
Постоянные нагрузки: |
|||
|
1.1 |
Засыпка шлаком, 100 мм |
1000*0,1=100 |
1,3 |
130 |
|
1.3 |
Пароизоляция (пергамин) |
- |
- |
- |
|
1.4 |
Простильный пол, 50 мм |
600*0,05=30 |
1,1 |
33 |
|
1.5 |
Воздушный зазор, 300 мм |
- |
- |
- |
|
1.6 |
Балка перекрытия, D=280 мм, шаг Lпер=1,6 |
(3,14*0,282)*600/(4*1,6)=23,1 |
1,3 |
30,03 |
|
1.7 |
Подшивной потолок, 25 мм |
1000∙0,025=25 |
1,3 |
32,5 |
|
1.8 |
Штукатурный слой, 20 мм |
1000∙0,02=20 |
1,3 |
26 |
|
2 |
Временные нагрузки: |
|||
|
2.1 |
полезная нагрузка от людей и оборудования |
70 |
1,3 |
91 |
|
|
Суммарная нагрузка: |
268,1 |
- |
342,5 |
|
Нагрузки на 1м2 межэтажного перекрытия |
||||
|
1 |
Постоянные нагрузки: |
|||
|
1.1 |
Чистый пол, 40мм |
600∙0,04 = 24 |
1,1 |
26,4 |
|
1.2 |
Лаги 50Х200мм, шаг 0,8м |
600*0,05*0,2/0,8=7,5 |
1,1 |
13,2 |
|
1.3 |
Засыпка шлаком, 100 мм |
1000∙0,1 = 100 |
1,3 |
130 |
|
1.4 |
1 слой пергамина |
- |
- |
- |
|
1.5 |
Доски наката, 25 мм |
600∙0,025 = 15 |
1,1 |
16,5 |
|
1.6 |
Воздушный зазор |
- |
- |
- |
|
1.7 |
Минеральная вата 100 мм |
200*0,1= 20 |
1,3 |
26 |
|
1.8 |
Гипрочный потолок, 20 мм |
1000*0,025= 25 |
1,3 |
32,5 |
|
1.9 |
Деревянная балка 200х300 мм |
600∙0,2∙0,3 = 36 |
1,1 |
39,6 |
|
2 |
Временные нагрузки: |
|||
|
2.1 |
полезная нагрузка |
150*0,7=105 |
1,3 |
136,5 |
|
2.2 |
Вес перегородок |
50 |
1,3 |
65 |
|
|
Суммарная нагрузка: |
382,5 |
- |
485,7 |
|
Нагрузки на 1м2 надподвального перекрытия |
||||
|
1 |
Постоянные нагрузки: |
|
|
|
|
1.1 |
Линолум |
- |
- |
- |
|
1.2 |
Оргалит, 30 мм |
1000∙0,03 = 30 |
1,1 |
33 |
|
1.3 |
Доски пола, 30 мм |
600∙0,03 = 18 |
1,1 |
19,8 |
|
1.4 |
Лаги 45х220, шаг 0,86м |
600*0,045*0,22/0,86=6,9 |
1,1 |
7,26 |
|
1.5 |
Засыпка строительным мусором, 90 мм |
1300∙0,09 = 117 |
1,3 |
152,1 |
|
1.6 |
Бетонный свод 50 мм |
2300∙0,05 = 115 |
1,1 |
126,5 |
|
1.7 |
Двутавр N18 по ОСТ 16-1926 шаг 0,9 м |
21,14/0,9=23,5 |
1,05 |
24,675 |
|
2 |
Временные нагрузки: |
|||
|
2.1 |
полезная нагрузка от людей и оборудования |
150*0,7=105 |
1,3 |
136,5 |
|
2.2 |
Вес перегородок |
50 |
1,3 |
65 |
|
|
Суммарная нагрузка: |
465,4 |
- |
564,8 |
Коэффициент рассчитывается по формуле (СНиП 2.01.07-85[3]):
,
где
=1
при грузовой площади, приходящейся на
линейный несущий элемент (стена, ленточный
фундамент) менее 9 м2
, приходящееся на точечный несущий
элемент (колонна, столбчатый фундамент)
менее 36 м2;
n – количество этажей.
Понижающий коэффициент равен:
Тогда:
