4.4 Оценка устойчивости дискретной системы
Поскольку в системе присутствует дискретный элемент (микропроцессор), необходимо провести z-преобразование передаточной функции системы и по z-изображению оценим устойчивость. Формула Z-преобразования:
.
Z-преобразования проведем с помощью программы Matlab, задав время дискретизации, равного времени опроса датчика: T=0.7 с.
Определим устойчивость импульсной системы с помощью критерия Шур-Кона. В соответствии с критерием Шур-Кона система будет устойчивой, если определители Δk больше 0 для четных k и определители Δk меньше 0 для нечетных k.
Общий вид определителей:
где k=1,2,…,n;
а1, а2,…,аn – значения коэффициентов характеристического уравнения;
a1*,a2*,…,an* – сопряженные значения коэффициентов а1, а2,…,аn.
Определители Шур-Кона составляются из коэффициентов характеристического уравнения.
Характеристическое уравнение системы имеет вид:
Для характеристического уравнения обозначим:
a0= 1, a1= 0.02875, a2= 0.002295, a3=0.000002354.
Для определения устойчивости импульсной системы по критерию Шур-Кона составим определители и произведем расчет определителей для характеристического уравнения третьего порядка.
.
Все определители соответствуют критерию устойчивости Шур-Кона, следовательно, система устойчивая.
Построим переходный процесс импульсной системы с помощью программы MATLAB.
>> w=tf([18 0.4601 0.02068],[1 0.02875 0.002295 0.000002354])
>> step(w)

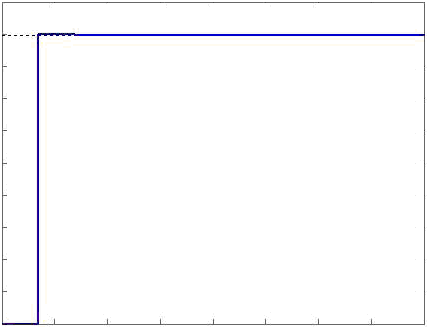

Переходный процесс импульсной системы имеет следующий вид (рисунок 8):
10 20 0 0.2 0.025 0.05 0.1 h(t) 16 18 14 12 8 6 4 2 0.075 0.125 0.15 0.175
t,
с
Рисунок 8 – График переходного процесса импульсной системы
По полученному переходному процессу определим характеристики:
– установившееся значение переходного процесса hуст = 18;
– максимальное значение переходного процесса: hmax = 18.1;
– время первого согласования t1 = 0.036 c;
– время регулирования tр = 0.018 c;
– перерегулирование:
.
Вывод: применение микропроцессора увеличило быстродействие системы, о чем свидетельствует уменьшение времени регулирования tр = 0.018 c, тем самым сделало ее работу стабильнее и устойчивее.
5 ПОСТРОЕНИЕ ЛОГАРИФМИЧЕСКОЙ АМПЛИТУДНО-ЧАСТОТНОЙ
И ФАЗОЧАСТОТНОЙ ХАРАКТЕРИСТИК СИСТЕМЫ И ИХ АНАЛИЗ
Построим логарифмическую амплитудно-частотную характеристику (ЛАЧХ) САУ движением век терминатора. Для этого разомкнем структурную схему по главной обратной связи. Структурная схема разомкнутой системы представлена на рисунке 9.
Рисунок 9 – Структурная схема разомкнутой системы автоматического
управления движением век терминатора
Передаточную функцию разомкнутой системы найдем по формуле:
.
.
Упростим передаточную функцию с помощью программы
Mathcad:
.
Проведем z-преобразование передаточной функции разомкнутой системы, используя программу MATLAB. Время дискретизации возьмем равным 0.7 с.
>> w=tf([1.008],[0.0002 0.03 1])
>> w1=c2d(w,0.7,'zoh')
Далее необходимо перейти к псевдочастоте, осуществив биполярные преобразования. Для этого производится замена:
.
А затем перейдем от ω-изображения к передаточной функции от псевдочастоты, сделав подстановку:
,
где Т0=0.7 с – период дискретизации системы.
Такой период дискретизации был выбран с учетом приемлемой скорости опроса датчика микропроцессором.
Используя возможности программы MathCad, выполним вышеперечисленные преобразования, тогда получим:
.
Построим ЛАЧХ по полученной передаточной функции по псевдочастоте в программе MathLab.
>> w=tf([24.588 -15140.8 4011680],[-879 124304 3979200])
>> bode(w)
Н
10
А,
дБ
φ,°
0
-10
-20
-30
-40
360 315 270
180
100
101
102
103
104
λ,
с-1
225
Рисунок 10 – ЛАЧХ и ЛФХЧ системы
Определим запасы устойчивости по амплитуде и по фазе с помощью функции Minimum Stability Margins в программе MathLab.
Запас устойчивости по амплитуде – величина в децибелах, на которую надо увеличить коэффициент усиления, чтобы привести систему к границе устойчивости. Запас устойчивости по фазе – это угол, на который надо уменьшить фазо-частотную характеристику, чтобы её значение равнялось .
Н
10
А,
дБ
φ,
°
100
101
102
103
104
0
-10
-20
-30
-40
360 315 270 225
180
λ,
с-1
Рисунок 11 – Запасы устойчивости по амплитуде и по фазе
Вывод: из ЛАЧХ и ЛФЧХ можно судить, что в рассматриваемой системе существуют запас по амплитуде (31.1 дБ) и запас по фазе (173°). Это свидетельствует о том, что при переходе к псевдочастоте система осталась устойчива, а значит, она будет работать корректно. Но так как система не отрабатывает среднечастотную и высокочастотную области, необходимо провести частотную коррекцию системы для улучшения ее работы.
6 ПОСТРОЕНИЕ ЖЕЛАЕМОЙ ЛОГАРИФМИЧЕСКОЙ АМПЛИТУДО-
ЧАСТОТНОЙ ХАРАКТЕРИСТИКИ СИСТЕМЫ, ЛОГАРИФМИЧЕСКОЙ
АМПЛИТУДО-ЧАСТОТНОЙ ХАРАКТЕРИСТИКИ КОРРЕКТИРУЮЩЕГО
УСТРОЙСТВА
Желаемой называют асимптотическую ЛАЧХ разомкнутой системы, имеющей желаемые (требуемые) статические и динамические свойства. Строится желаемая ЛАЧХ на основании требований к системе. Низкочастотная асимптота ЛАЧХ разомкнутой системы определяет статические свойства. Если передаточная функция разомкнутой системы имеет передаточный коэффициент k и порядок астатизма υ, удовлетворяющий требованиям, то низкочастотная асимптота желаемой ЛАЧХ является низкочастотной асимптотой неизменной части системы.
Среднечастотная асимптота ЛАЧХ разомкнутой системы и её сопряжение с низкочастотной определяют динамические свойства системы – устойчивость и показатели качества переходной характеристики. Построение среднечастотной асимптоты желаемой ЛАЧХ начинают с выбора частоты среза ωc. Для этого используют номограмму В.В. Солодовникова. Она определяет зависимость перерегулирования и времени регулирования от максимума вещественной частотной характеристики замкнутой системы, причем время регулирования дано в виде в виде функции частоты среза ωc. По заданному значению перерегулирования σ определяют значение . Затем по определяют соотношения между и ωc.
Высокочастотная асимптота желаемой ЛАЧХ (ЖЛАЧХ) мало влияет на свойства системы. Поэтому ее выбирают так, чтобы корректирующее устройство было возможно более простое. Это достигается при совмещении высоко-частотных асимптот характеристик Lж(ω) и . Если совмещение не удается, то высокочастотная асимптота Lж(ω) должна иметь тот же наклон, что и высокочастотная асимптота .
Так как система является дискретной, то необходимо определить запретную зону, для этого найдем рабочую точку:
А ,
где – скорость изменения выходного сигнала;
– ускорение изменения выходного сигнала;
– точность прохождения сигнала (допустимая ошибка).
(рад/с);
q''=0.001 (рад/с2);
.
Значение частоты рабочей точки:
(с-1).
Расчет ординаты рабочей точки:
(дБ).
Таким образом, рабочая точка: А(0.1;14).
Через полученную точку проводим прямую с наклоном –20 дБ/дек. Эта прямая является верхней границей запретной зоны.
По номограмме Солодовникова (рисунок 12) по заданным в техническом задании желаемому перерегулированию и времени регулирования tp=0,5 c определяем частоту среза.
Времени регулирования определяется по формуле:
Выразим из формулы для времени регулирования переменную ωc:
(с-1).
Примем значение колебательности М=1,3.
Рисунок 12 – Номограмма Солодовникова
Перейдем к псевдочастоте:
.
Выразим из данного выражения переменную λ:
,
где Т0=0.7 с – период дискретизации.
(с-1).
По заданной колебательности М=1,3 найдем среднечастотную область построения ЖЛАЧХ. Границами для амплитуды этой области соответствуют значения:
Аср max=12 (дБ);
Аср min=-5 (дБ).
На рисунке 13 представлена реальная, аппроксимированная, желаемая логарифмическая амплитудо- и фазочастотная характеристики корректирующего устройства.
,
дБ
λ,
с-1
ЛАЧХ
ЖЛАЧХ
ЛАЧХ
КУ
Рисунок 13 – Реальная, аппроксимированная, желаемая ЛАЧХ и ЛАЧХ
корректирующего устройства
Наклон ЖЛАЧХ в среднечастотной области должен быть -20 дБ/дек, через частоту среза в этой области проводим прямую с наклоном -20 дБ/дек. В высокочастотной области ЖЛАЧХ сопрягается с исходной ЛАЧХ, то есть будет иметь такие же наклоны. Низкочастотная область не имеет большого значения, поэтому достраивается произвольно, в данном случае – с тем же наклоном, что и ЛАЧХ для упрощения корректирующего устройства.
Построить ЛАЧХ корректирующего устройства можно с помощью графического вычитания реальной ЛАЧХ из желаемой ЛАЧХ.
