МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ

УО «БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»

Кафедра технологии и дизайна изделий из древесины

ПОЯСНИТЕЛЬНАЯ ЗАПИСКАК КУРСОВОМУ ПРОЕКТУ

по дисциплине: Технология защитно-декоративных покрытий древесины и древесных материалов

на тему: «Разработка технологической части проекта цеха отделки

по производству комода «Стилус»»

Разработал: студент 5 к. 9гр.

факультета ТТЛП

Баев И.В.

Проверил: Шишов А.В.

2011

СОДЕРЖАНИЕ

Реферат…………………………………………………………………..3

Введение…………………………………………………………………4

1. Краткое техническое описание изделия……………………………...5

2. Спецификация изделия………………………………………………..8

3. Материалы……………………………………………………………..11

1. Характеристика применяемых отделочных материалов……...11

2. Разработка структур защитно-декоративных покрытий……...12

3. Расчет норм расхода основных и вспомогательных отделочных материалов на изделие………………………………………….14

3. Технологический раздел……………………………………………..24

   1. Разработка карт технологического процесса для каждого вида покрытия…………………………………………………………24

   2. Подбор и расчет потребного количества технологического оборудования на годовую программу………………………….28

   3. Разработка и описание технологической планировки цеха отделки……………………………………………………………31

4. Мероприятия по охране труда и окружающей среды……………….34

   1. Охрана труда……………………………………………………...34

   2. Охрана окружающей среды………………………………………35

Список используемой литературы………………………………………38

Заключение………………………………………………………………..39

Реферат

ЭМАЛЬ, ЦЕХ, ОТДЕЛКА, ЩИТ, КРОМКА, ЛИНИЯ, РАСПЫЛИТЕЛЬНАЯ КАБИНА, ПРОИЗВОДИТЕЛЬНОСТЬ, РАСХОД

Данный курсовой проект содержит 39 страниц, 12 таблиц, 5 рисунков, 18 формул, технологическую планировку М 1:100, спецификацию.

В пояснительную записку входят следующие основные разделы:

1. Краткое техническое описание изделия

2. Спецификация изделия

3. Материалы

4. Технологический раздел

5. Мероприятия по охране труда и окружающей среды

ВВЕДЕНИЕ.

В настоящее время для отделки изделий используется большое количество отделочных материалов, как основных, так и вспомогательных, применяется различное высокопроизводительное технологическое оборудование. В зависимости от места и условий эксплуатации изделий защитно-декоративные покрытия должны удовлетворять определенным требованиям, которые обуславливаются выбором отделочных материалов, структурой покрытия, технологией его нанесения и облагораживания. Особое внимание при создании отделочных покрытий уделяется подбору технологического оборудования. От правильного выбора оборудования зависит производительность труда, организация производственного потока, расход отделочных материалов и продолжительность цикла отделки. В целом качество защитно-декоративных покрытий изделий, срок службы и объем трудозатрат при отделке обуславливаются степенью правильности решения указанных выше вопросов. Навыки правильного решения таких задач мы приобретаем при изучении курса "Технология защитно-декоративных покрытий древесины и древесных материалов"

Задачей является разработка технологического процесса отделки комода «Стилус».

1. Краткое техническое описание изделия с указанием материала отделываемых поверхностей и вида защитно-декоративных покрытий

Настоящее описание составлено на изделие комод «Стилиус», разработанное в соответствии с образцами-эталонами и рекомендовано к производству.

Технические требования на письменный стол должны соответствовать требованиям ГОСТ 16371-93 и определенной конструкторской документации.

Конструкторская документация и техническое описание разработаны Баевым И.В.

Адрес разработчика: БГТУ, ТТЛП, 5 к., ПО-9 гр.

Описание изделия

1. Комод выполнен в едином архитектурно-художественном и конструкторско-технологическом решении и предназначен для оборудования интерьера жилых помещений.

1.2. Отличительной особенностью комода является: применение в данном изделии закругленных полок из древесностружечной плиты ГОСТ 10632 облицованной строганным шпоном бука ГОСТ 2977.

1.3. Комод– изделие сборно-разборной щитовой конструкции

1.4. Комод с крышкой закругленной формы, имеющий два маленьких и три брольших выдвигающихся ящика. Также комод имеет четыре полки.

1.5. Все пласти и кромки щитовых деталей из древесностружечной плиты ГОСТ 10632 облицованы строганным шпоном бука ГОСТ 2977.

1.6. Фасадные поверхности имеют защитно-декоративное покрытие – Эмаль ПУ.Гл.1.Н.Г.5.

1.7. Рабочие поверхности имеют такое же защитно-декоративное покрытие - Эмаль ПУ.Гл.1.Н.Г.5.

1.8. Прочие лицевые поверхности имеют защитно-декоративное покрытие – Эмаль ПУ.Рл.2.Н.Г.5.

1.9. Внутренние видимые поверхности имеют защитно-декоративное покрытие – Эмаль ПУ.Рл.2.Н.Г.5.

1.10. Дно ящика и задняя стенка из ДВП

1.11. Основной отделочный материал применяемый в отделке изделия

– Эмаль ПУ Контрацид Д 3030 .

Виды защитно-декоративных покрытий поверхностей стола:

Отделываемые поверхности	Вид облицовочного материала	Вид защитно-декоративного покрытия по СТБ 1871-2008
Фасадные	Шпон древесины бука	Эмаль ПУ.Гл.1.Н.Г.5.УХЛ4
Рабочие	Шпон древесины бука	Эмаль ПУ.Гл.1.Н.Г.5.УХЛ4
Прочие лицевые	Шпон древесины бука	Эмаль ПУ.Рл.2.Н.Г.5.УХЛ4
Внутренние видимые	Шпон древесины бука	Эмаль ПУ.Рл.2.Н.Г.5.УХЛ4

1.12. Художественное решение, применяемые облицовочные и отделочные материалы и возможные варианты их сочетания на лицевых поверхностях соответствуют образцу-эталону, утвержденному в установленном порядке.

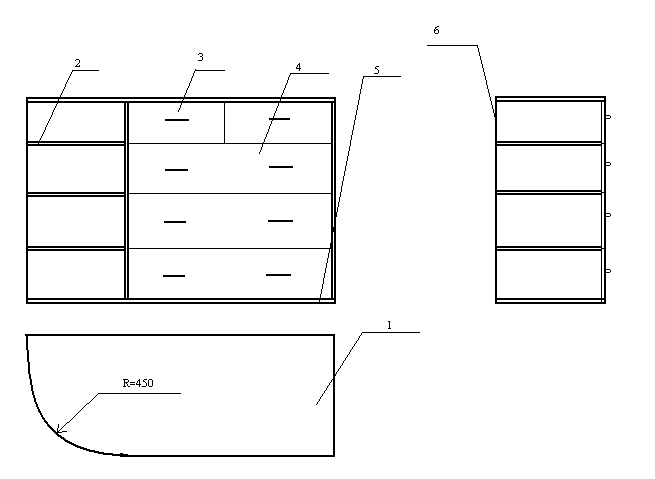

Рисунок 1.1-Общий вид

1. Крышка, 2. Полка, 3. Накладка на ящик малая, 4. Накладка на ящик большая, 5. Цокольный щиток, 6. Стенка задняя.

Рисунок 1.1-Общий вид

Конструкция и материалы

3.1. Сборка изделия осуществляется с помощью стяжек-эксцентриков, деревянных шкантов, шурупов.

3.2. Ящик собирают на шипах и клею, дно вставляется в паз.

3.3. Накладка ящика крепятся при помощи шурупов и имеет ручку.

3.4. Ручка крепится винтами.

3.5. Ящик устанавливаются при помощи роликов направляющих.

3.6. Щитовые элементы комода выполнены из древесностружечной плиты ГОСТ 10632 облицованной строганным шпоном бука ГОСТ 2977.

3.7. Стенки ящиков изготовлены из фанеры, дно из древесно-волокнистой плиты ГОСТ 8904.

3.8 Задняя стенка стола выполнена из древесноволокнистой плиты ГОСТ 10632.

3.9. Для комода применяют фурнитуру, которая выпускается

предприятиями стран СНГ и соответствует требованиям и образцам-эталонам, утвержденным в установленном порядке или выпускаемая инофирмами.

3.10. Безопасность эксплуатации изделия обеспечивается применяемыми материалами, конструкцией изделия и подтверждается испытаниями, проведенными в установленном порядке.

3.11. Все остальные показатели должны соответствовать требованиям ГОСТ 16371-93, стандартам на функциональные размеры, конструкционной документации и образцу-эталону, утвержденному в установленном порядке.

3.12. Изделие поставляется потребителю в разобранном или собранном виде.
