Примечания:

1 Парциальное давление водяного пара e1, е2, е3 и е0 для ограждающих конструкций помещений с агрессивной средой следует принимать с учетом агрессивной среды.

2 При определении парциального давления Е₃ для летнего периода температуру в плоскости возможной конденсации во всех случаях следует принимать не ниже средней температуры наружного воздуха летнего периода, парциальное давление водяного пара внутреннего воздуха е_int — не ниже среднего парциального давления водяного пара наружного воздуха за этот период.

3 Плоскость возможной конденсации в однородной (однослойной) ограждающей конструкции располагается на расстоянии, равном 2/3 толщины конструкции от ее внутренней поверхности, а в многослойной конструкции совпадает с наружной поверхностью утеплителя.

Для защиты от увлажнения теплоизоляционного слоя (утеплителя) в покрытиях зданий с влажным или мокрым режимом следует предусматривать пароизоляцию ниже теплоизоляционного слоя, которую следует учитывать при определении сопротивления паропроницанию покрытия в соответствии с [2].

Сопротивление паропроницанию R_vp, м²·ч·Па/мг, однослойной или отдельного слоя многослойной ограждающей конструкции следует определять по формуле

,

где  — толщина слоя ограждающей конструкции, м;

 — расчетный коэффициент паропроницаемости материала слоя ограждающей конструкции, мг/(м·ч·Па).

Сопротивление паропроницанию многослойной ограждающей конструкции (или ее части) равно сумме сопротивлений паропроницанию составляющих ее слоев.

Сопротивление паропроницанию R_vp листовых материалов и тонких слоев пароизоляции следует принимать по приложению 7.

Примечания:

1. Сопротивление паропроницанию воздушных прослоек в ограждающих конструкциях следует принимать равным нулю независимо от расположения и толщины этих прослоек.

2. Для обеспечения требуемого сопротивления паропроницанию ограждающей конструкции следует определять сопротивление паропроницанию конструкции в пределах от внутренней поверхности до плоскости возможной конденсации.

3. В помещениях с влажным или мокрым режимом следует предусматривать пароизоляцию теплоизолируюших уплотнителей сопряжений элементов ограждающих конструкций (мест примыкания заполнений проемов к стенам и т.п.) со стороны помещений: сопротивление паропроницанию в местах таких сопряжений проверяется из условия ограничения накопления влаги в сопряжениях за период с отрицательными среднемесячными температурами наружного воздуха на основании расчета температурного и влажностного полей.

2. Расчет влажностного режима ограждения. Определение зоны возможной конденсации

Многослойное ограждение из различных материалов приводится к виду однородного по паропроницаемости материала посредством графического изображения разреза ограждения в масштабе сопротивления паропроницанию всех слоев.

На этом разрезе изображаются распределение температуры и соответствующие ей максимальная упругость водяного пара Е = f(t) в ограждении по слоям.

При построении графиков для определения зоны возможной конденсации утепляющий слой ограждающей конструкции разбивают на 5 зон.

Температура внутренней поверхности ограждающей конструкции определяется по формуле

,

где — средняя температура месяцев с отрицательной температурой, °С.

Температура в характерных сечениях ограждающей конструкции определяется по формуле:

- для I – I сечения

;

- для i – i сечения

.

На поверхности ограждения наносятся в том же масштабе, что и Е, значения е_int и е_ext, которые соединяются прямой линией.

Если прямая (е_int - е_ext) не пересекает Е = f(t), то в ограждении отсутствует конденсация влаги и имеет место лишь сорбционное увлажнение материала. Если же прямая (е_int - е_ext) пересекает Е = f(t), то имеет место конденсация влаги в ограждении.

Для определения плоскости вероятной конденсации водяного пара в ограждении надо из точек е_int и е_ext провести прямые линии, касательные к кривой Е = f(t). Точки касания этих линий с кривой Е определяют границы зоны конденсации влаги в ограждении. Длина отрезка на оси R_vp от внутренней поверхности ограждения до 1-ой точки касания определяет величину . Прямые линии, (е_int ‑ Е) и (Е ‑ е_ext) показывают распределение упругости водяного пара за пределами плоскости вероятной конденсации водяного пара в ограждении.

Для защиты от увлажнения теплоизоляционного слоя (утеплителя) в ограждающих конструкциях здания следует предусматривать пароизоляцию с внутренней стороны теплоизоляционного слоя, 3...4 слоя полиэтиленовой пленки.

Рис. 3. Графики изменения τ_x, E_x, e_x в толще ограждения

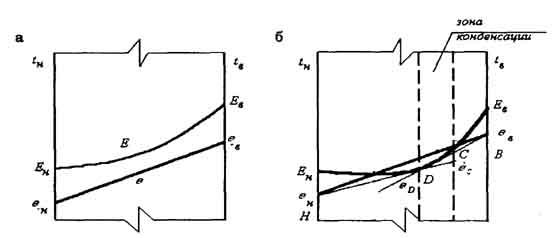

Рис. 4. Распределение E и e в в толще ограждения: а - при отсутствии конденсации; б ‑ при наличии конденсации
