Теплоустойчивость помещений в холодный период года
Расчетная амплитуда колебания

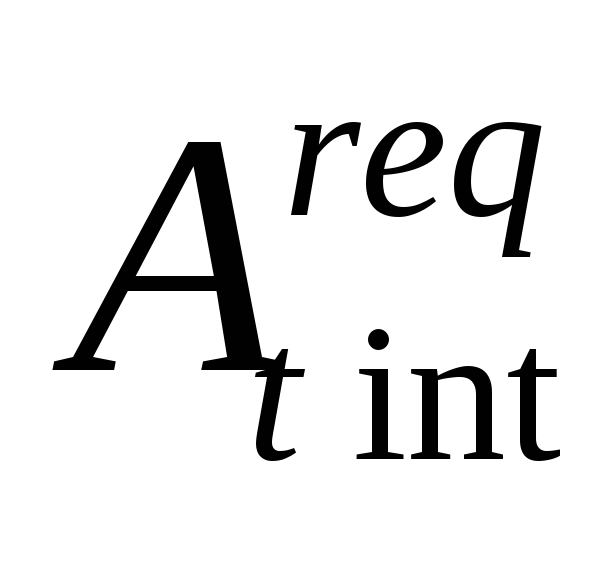

результирующей температуры помещения
,
°C, жилых зданий в холодный
период года не должна превышать ее
нормируемого значения
в течение суток: при наличии центрального
отопления‑ 1,5 °С; при стационарном
электро- теплоаккумуляционном
отоплении‑ 2,5 °С.
При наличии в здании отопления с автоматическим регулированием температуры внутреннего воздуха теплоустойчивость помещений в холодный период года не нормируется.
Расчетную амплитуду колебания
результирующей температуры помещения
в холодный период года
,

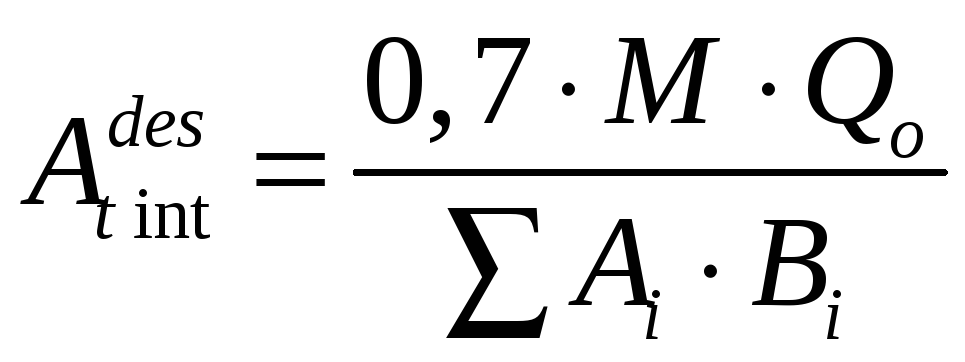

°C, следует определять по
формуле
,
где М - коэффициент неравномерности теплоотдачи нагревательным прибором, принимаемый по приложению 3;
Q0 - средняя теплоотдача отопительного прибора, Вт, равная теплопотерям данного помещения;
Ai - площадь i-й ограждающей конструкции, м2;

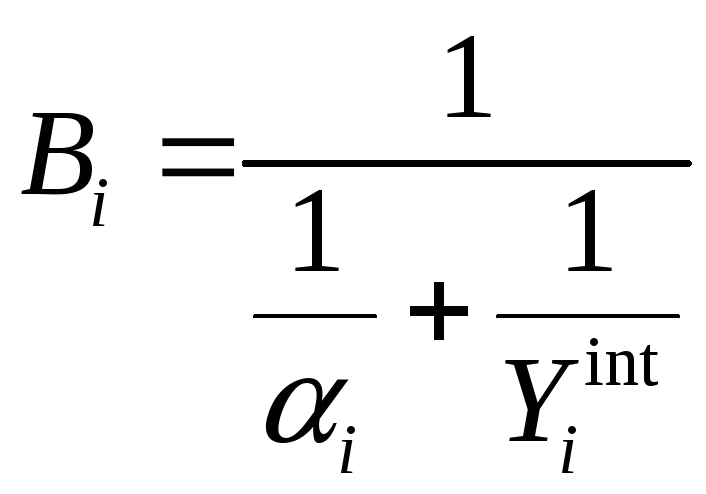

Bi - коэффициент теплопоглощения поверхности i-го ограждения, Вт/(м2×°С), определяемый по формуле
,
ai - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/(м2×°С), равный 4,5+ak;
ak - коэффициент конвективного теплообмена внутренней поверхности, Вт/(м2×°С), принимаемый равным для: внутреннего ограждения - 1,2; окна‑3,5; пола - 1,5; потолка - 3,5;

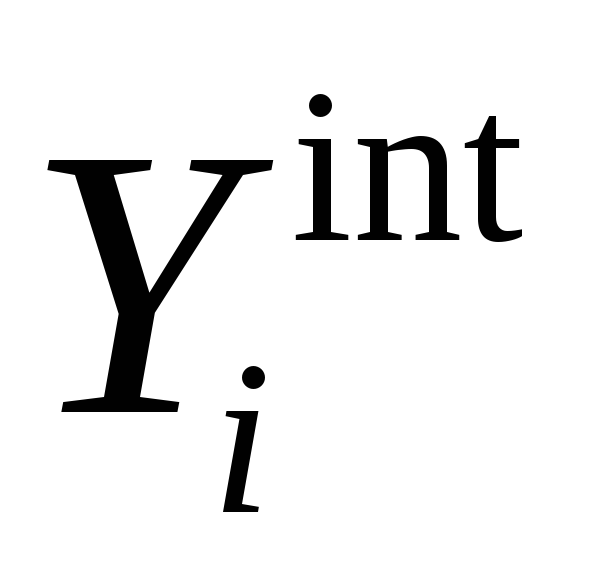

- коэффициент теплоусвоения внутренней
поверхности i-й ограждающей конструкции,
Вт/(м2×°С).
При расчете
по для окон и остекленных наружных
дверей следует принимать величину
,

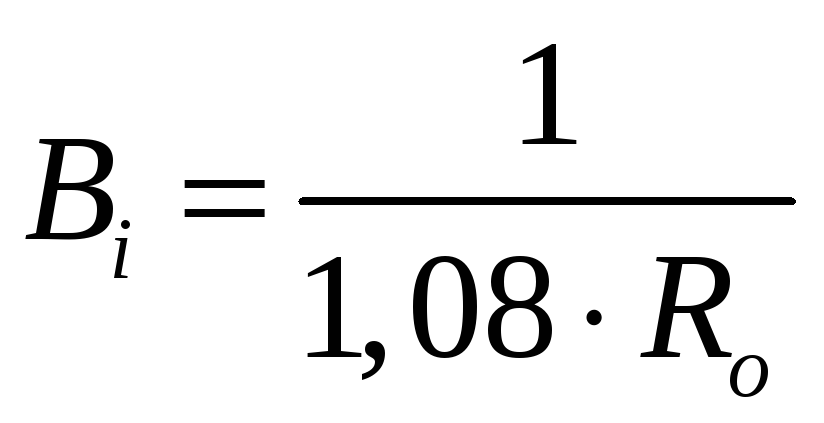

где Rо - сопротивление теплопередаче окна или двери, м2·°С/Вт.
Для определения коэффициентов теплоусвоения поверхности отдельных слоев ограждающей конструкции следует предварительно вычислить тепловую инерцию D каждого слоя.
Примечания
1. Расчетный коэффициент теплоусвоения воздушных прослоек принимается равным нулю.
2. Слои конструкции, расположенные между воздушной прослойкой, вентилируемой наружным воздухом, и наружной поверхностью ограждающей конструкции, не учитываются.
Коэффициент теплоусвоения внутренней поверхности ограждающей конструкции Yint, Вт/(м2×°С), следует определять следующим образом:
а) если первый (внутренний) слой ограждающей конструкции имеет тепловую инерцию D > 1, то
Yint = s1,
б) если D1+D2+...+Dn-1 < 1, но D1+D2+...+Dn > 1, то коэффициент Yint следует определять последовательно расчетом коэффициентов теплоусвоения внутренней поверхности слоев конструкции, начиная с (n-1)-слоя до первого следующим образом:
- для (n-1)-слоя по формуле
;

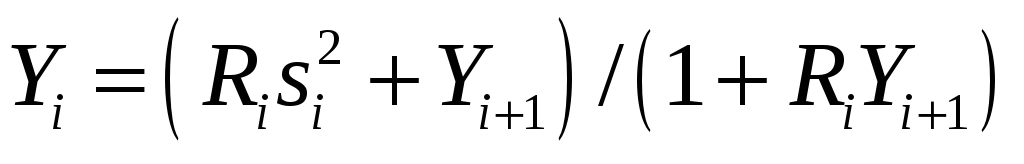

- для i-го слоя (i=n-2, n-3, ..., 1) по формуле
.
Коэффициент Yint принимается равным коэффициенту теплоусвоения поверхности i-го слоя Yi;

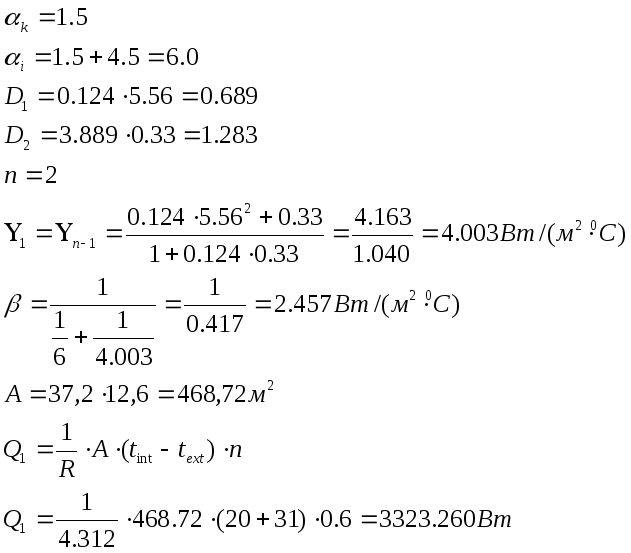

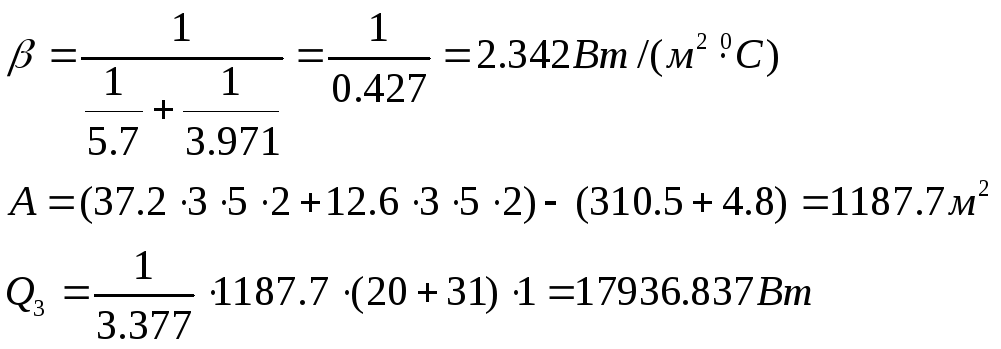

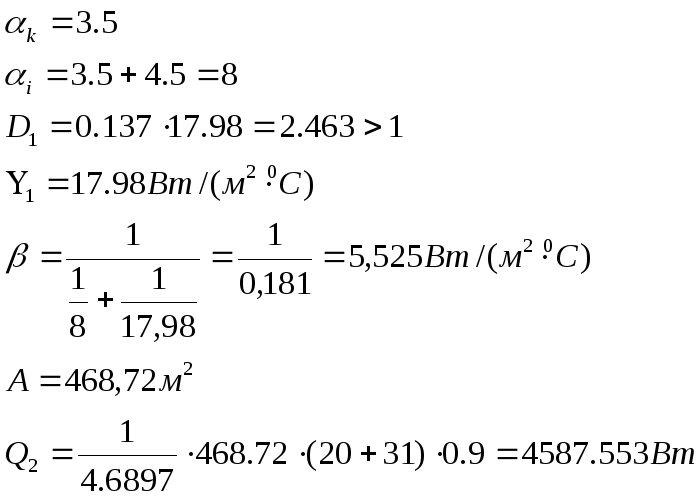

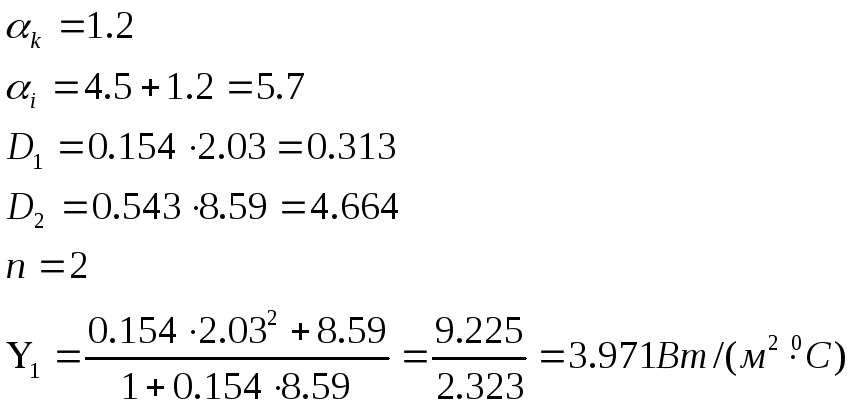

Конструкция пола 1-этажа:
Чердачное перекрытие:
Наружные стены:

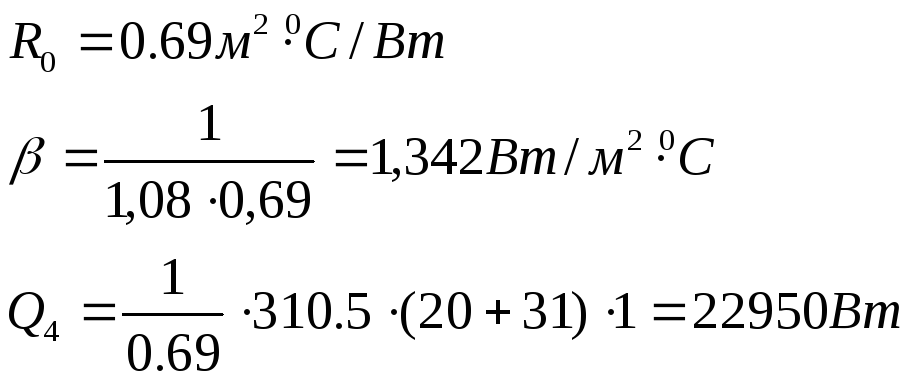

Окна:
Двери:
-центральное
отопление

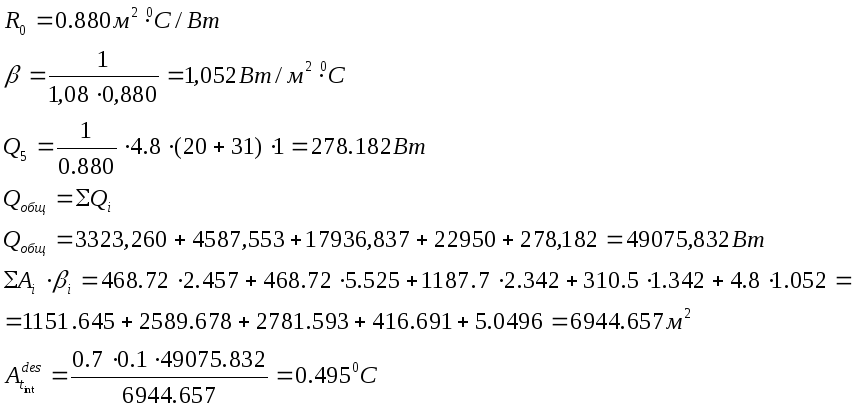

0,495<1.5 – условие выполняется.
-
Воздухопроницаемость ограждающих конструкций и помещений
Сопротивление воздухопроницанию
ограждающих конструкций, за исключением
заполнений световых проемов (окон,
балконных дверей и фонарей), зданий и
сооружений

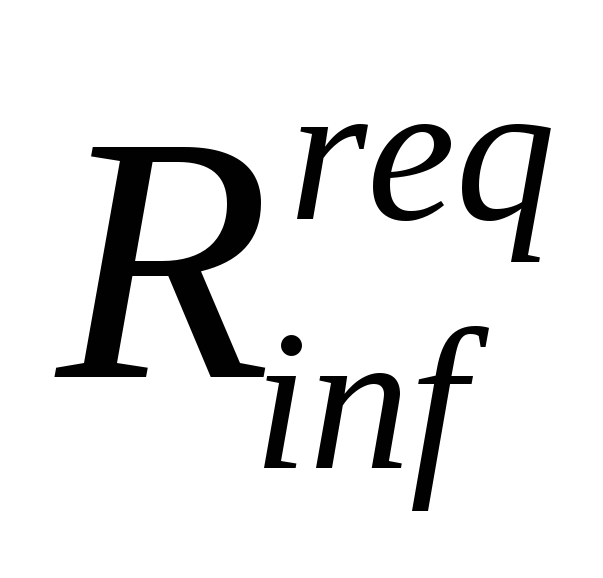

должно быть не менее нормируемого
сопротивления воздухопроницанию
,
м2·ч·Па/кг, определяемого по

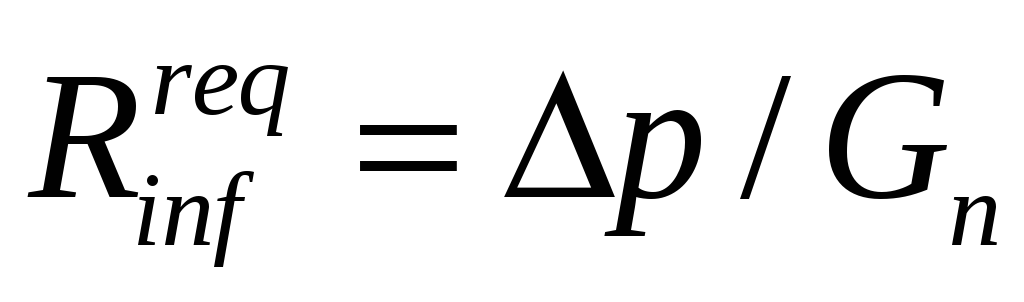

формуле
,
где р — |
разность давлений воздуха на наружной и внутренней поверхностях ограждающих конструкций, Па; |
Gn — |
нормируемая воздухопроницаемость ограждающих конструкций, кг/(м2·ч), принимаемая по таблице 11 [1] (приложение 4). |
Разность давлений воздуха на наружной и внутренней поверхностях ограждающих конструкций р, Па, следует определять по формуле
,
где Н — |
высота здания (от уровня пола первого этажа до верха вытяжной шахты), м (выше кровли на 0,5 м); |
— |
максимальная из средних скоростей ветра по румбам за январь, повторяемость которых составляет 16 % и более, принимаемая по таблице 1* [3]. |
ext –удельный вес наружного воздуха, Н/ м3: ext =3463/(273+ text)
int –удельный вес наружного воздуха, Н/ м3: int =3463/(273+ tint)
Сопротивление воздухопроницанию
многослойной ограждающей конструкции

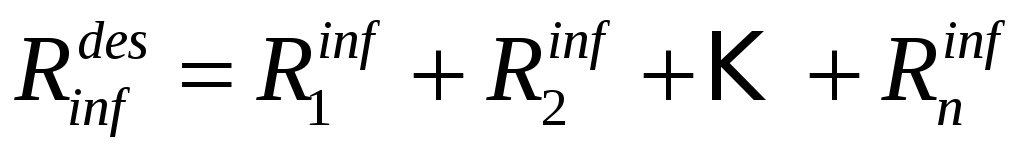

следует определять по формуле
,
где
- сопротивления воздухопроницанию
отдельных слоев ограждающей конструкции,
м2·ч·Па/кг, принимаемые по
приложению 5.
Примечание. Сопротивление воздухопроницанию слоев ограждающих конструкций (стен, покрытий), расположенных между воздушной прослойкой, вентилируемой наружным воздухом, и наружной поверхностью ограждающей конструкции, не учитывается.
Сопротивление воздухопроницанию окон
и балконных дверей жилых зданий
должно быть не менее нормируемого
сопротивления воздухопроницанию
,

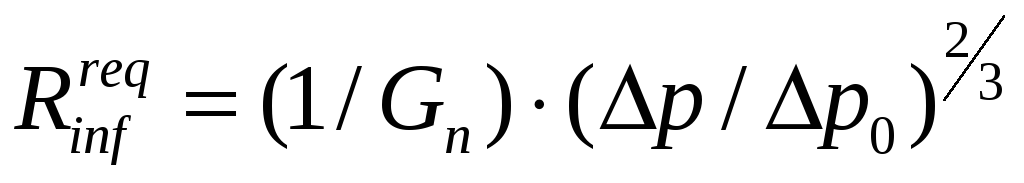

м2·ч/кг, определяемого по формуле
,
где р0
= 10 Па — разность давлений воздуха на
наружной и внутренней поверхностях
светопрозрачных ограждающих конструкций,
при которой определяется сопротивление
воздухопроницанию
.
