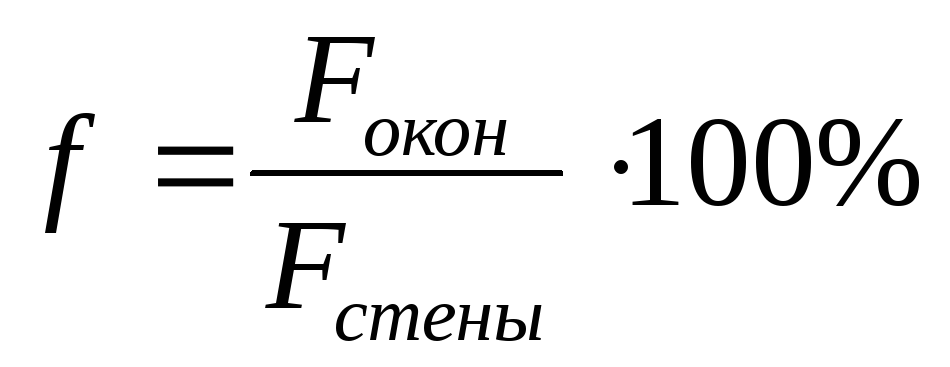

Вычисляем остеклённость фасада:

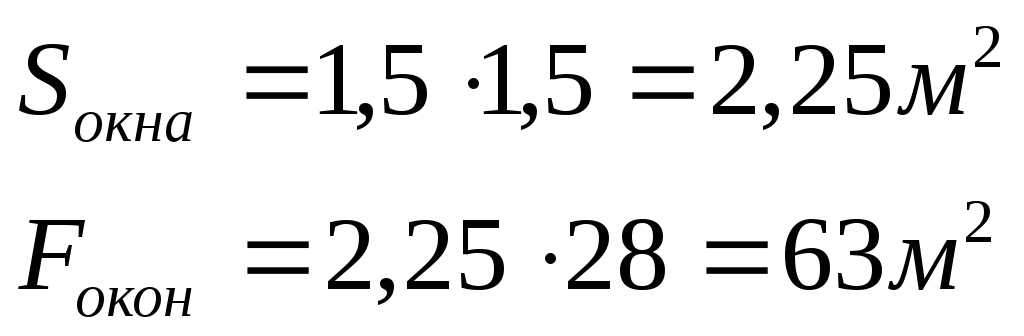

Количество окон на типовом этаже – 28 шт.
Длина здания = 37,2 м
Ширина здания =12,6 м
Высота этажа =3 м
Приведённое сопротивление теплоотдаче
окон
должно
быть не менее
0,65 м²·ºС/Вт при градусо-сутках от 5200 до
7000. Так как остеклённость фасада
,

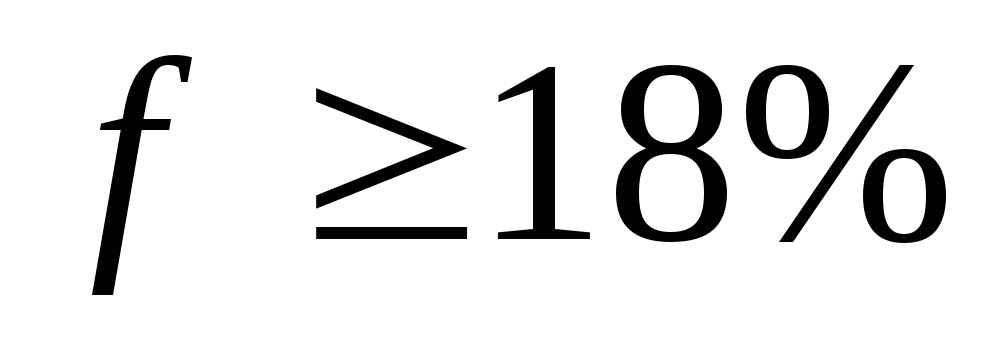

то выбираем окна с заполнением светового
проёма: обычное стекло и
однокамерный стеклопакет в раздельных
переплетах из стекла с
твердым селективным покрытием и
заполнением аргоном, светопрозрачная
конструкция в раздельных
деревянных или ПХВ
переплетах.
Приведённое сопротивление теплоотдаче окон:
м²·ºС/Вт,
r =0,6, k=0,58;
,
-
условие выполняется.
-
Ограничение температуры и конденсации влаги на внутренней поверхности ограждающих конструкций
Расчетный температурный перепад tо, °С, между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции не должен превышать нормируемых величин tn, °C, установленных в таблице 5 [1], и определяется по формуле
Температура внутренней поверхности ограждающей конструкции в зоне теплопроводных включений, в углах и оконных откосах, а также зенитных фонарей должна быть не ниже температуры точки росы внутреннего воздуха при расчетной температуре наружного воздуха в холодный период года.
Температура внутренней поверхности конструктивных элементов остекления окон зданий должна быть не ниже плюс 3 °С, а непрозрачных элементов окон — не ниже температуры точки росы при расчетной температуре наружного воздуха в холодный период года.
Конструкция чердачного перекрытия

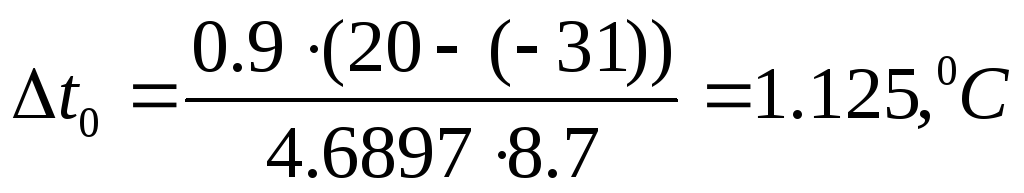

1,125<3
– условие выполняется
Конструкция наружной стены
1,736<4 – условие выполняется
Конструкция пола первого этажа
0,816<2
– условие выполняется
-
Теплоусвоение поверхности пола
Поверхность пола жилых зданий должна иметь расчетный показатель теплоусвоения Yfdes, Вт/(м2·°С), не более нормируемой величины Yfreq, установленной в таблице 13 [1] (Yfreq = 12 Вт/(м2·°С)).
Не нормируется показатель теплоусвоения поверхности пола имеющего температуру поверхности выше 23 °С.
Показатель теплоусвоения поверхности пола Yfdes, Вт/(м2 С), следует определять следующим образом:
а) если покрытие пола (первый слой конструкции пола) имеет тепловую инерцию D1 = R1s1 0,5, то показатель теплоусвоения поверхности пола следует определять по формуле
Yfdes = 2 s1,
Показатель теплоусвоения поверхности пола Yfdes принимается равным показателю теплоусвоения поверхности 1-го слоя Y1.
Сравниваем полученное значение Yfdes с нормативной величиной Yfreq. Если выполняется условие Yfdes < Yfreq, то конструкция пола удовлетворяет требованиям [1]. Если же это условие не выполняется, необходимо изменить конструкцию пола.

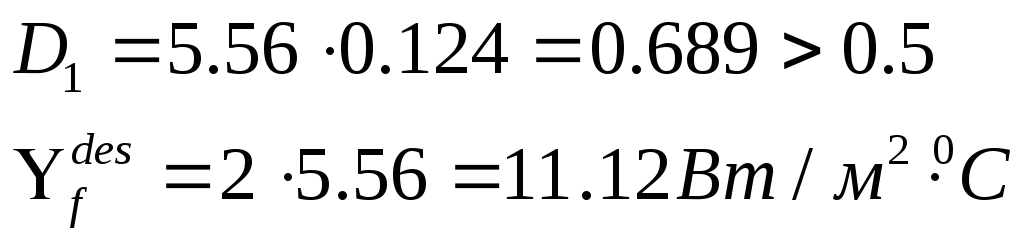

11,12<12 – условие выполняется
5. Теплоустойчивость ограждающих конструкций в теплый период года
При проектировании ограждающих конструкций с учетом их теплоустойчивости необходимо руководствоваться следующими положениями:
теплоустойчивость конструкции зависит от порядка расположения слоев материалов; величина затухания амплитуды колебаний температуры наружного воздуха v в двухслойной конструкции увеличивается, если более теплоустойчивый материал расположен изнутри;
наличие в конструкции ограждения воздушной прослойки увеличивает теплоустойчивость конструкции. В замкнутой воздушной прослойке целесообразно устраивать теплоизоляцию с теплоотражающей поверхностью; слои конструкции, расположенные между вентилируемой наружным воздухом воздушной прослойкой и наружной поверхностью ограждающей конструкции, должны иметь минимально возможную толщину. Наиболее целесообразно выполнять эти слои из тонких металлических или асбестоцементных листов.

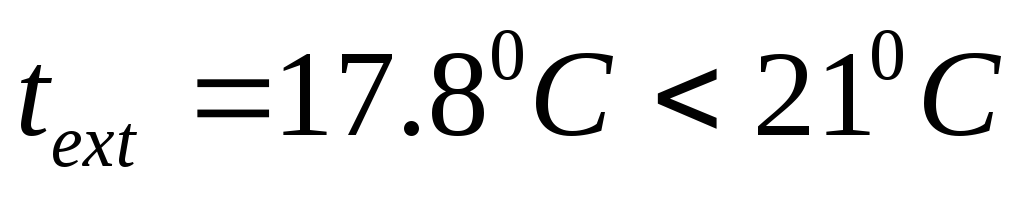

В районах со среднемесячной температурой
июля 21 °С и выше расчетная
амплитуда колебаний температуры
внутренней поверхности ограждающих
конструкций (наружных стен и
перекрытий/покрытий)
,
°C, жилых зданий не должна
быть более нормируемой амплитуды
колебаний температуры внутренней
поверхности ограждающей конструкции
,

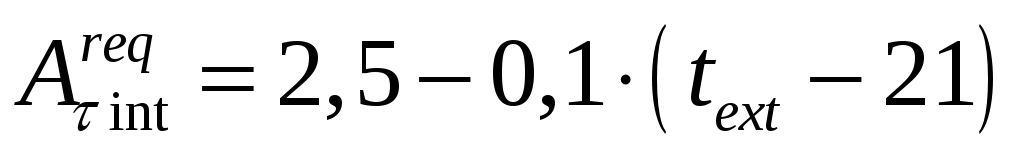

°С, определяемой по формуле
,
где text — |
средняя
месячная температура наружного воздуха
за июль, °С, принимаемая по таблице 3*
[3].
|
