4.2 Еквідистанта, що проходить крізь задану точку.
Command: OFFSET
Offset distance or Through <5.0>: Т
(Відстань до еквідистанти або крізь точку? <5.0 – остання задана відстань>:)
Задайте опцію Т.
Select object to offset:
(Виберіть об’єкт, до якого провести еквідистанту:)
Through point:
(Крізь точку:)
Задайте точку, крізь яку пройде еквідистанта..
Select object to offset:
Through point:
..............
Проведіть еквідистанти до всіх потрібних об’єктів. На завершення натисніть праву кнопку мишки.

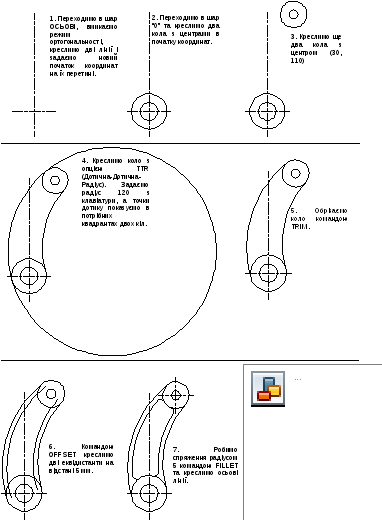

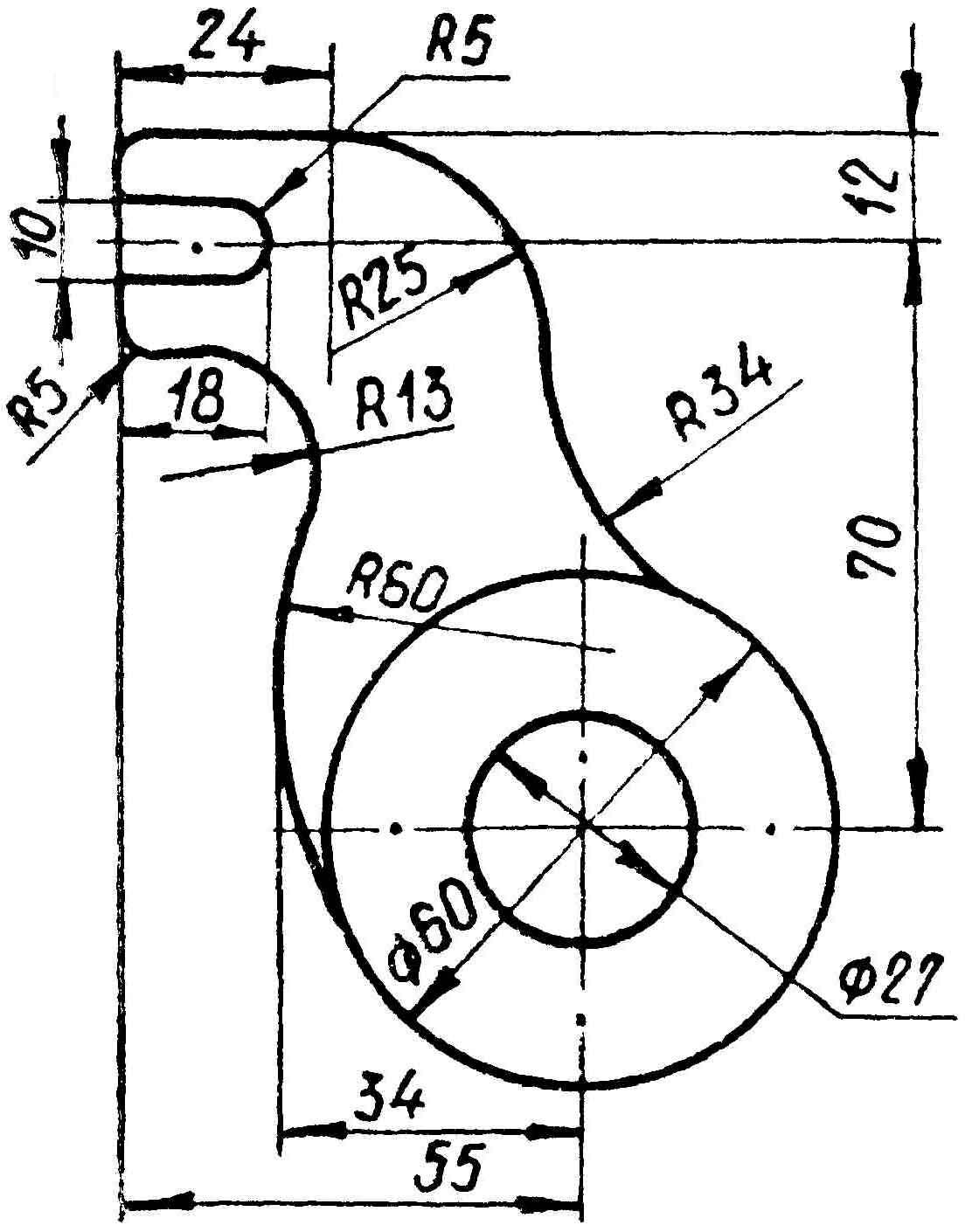

Приклади геометричних креслень. Приклад №1

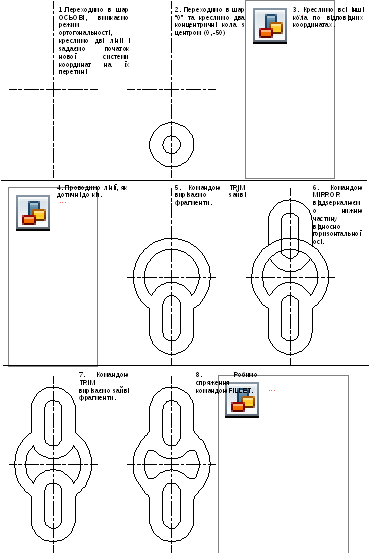

Приклади геометричних креслень. Приклад №2

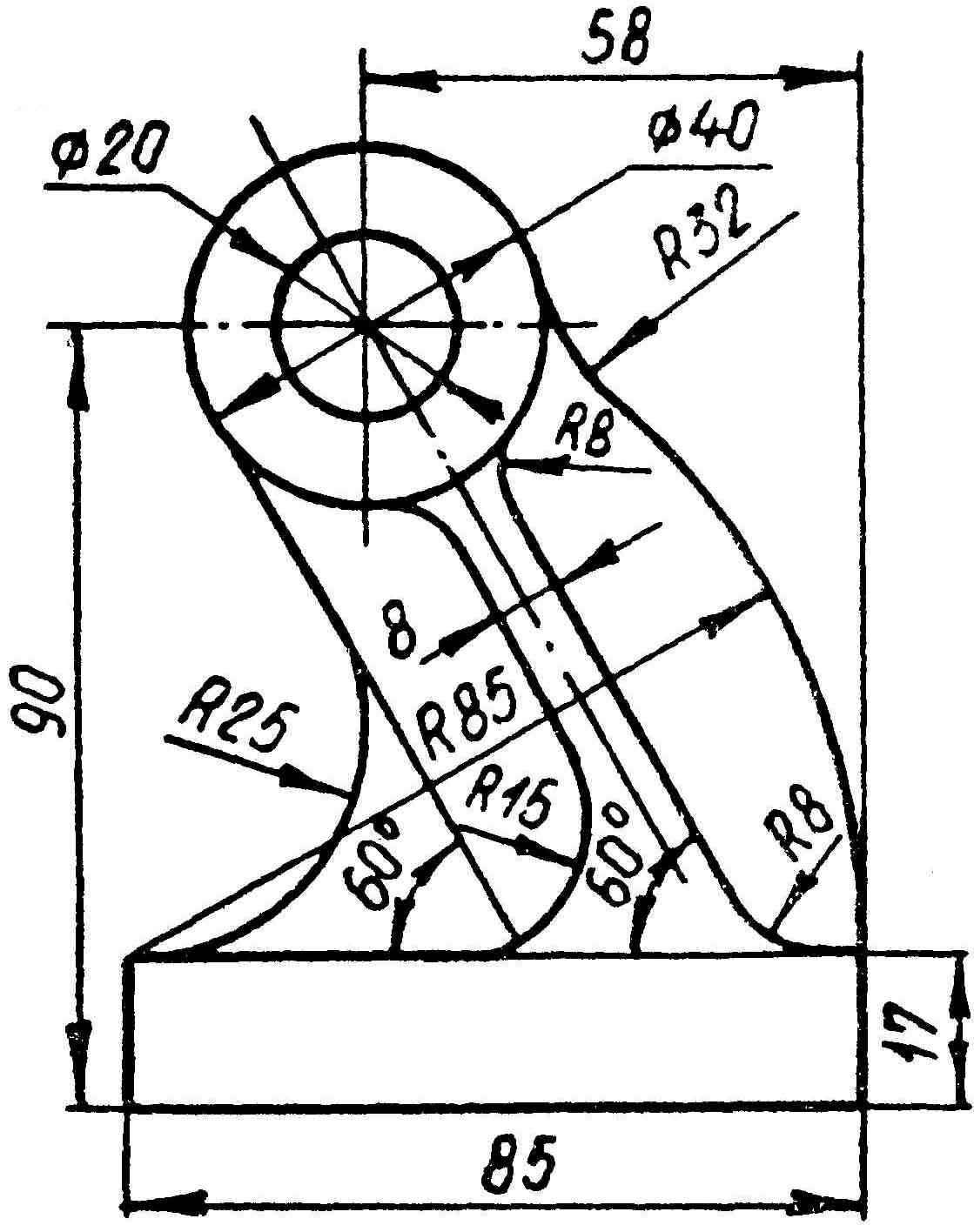

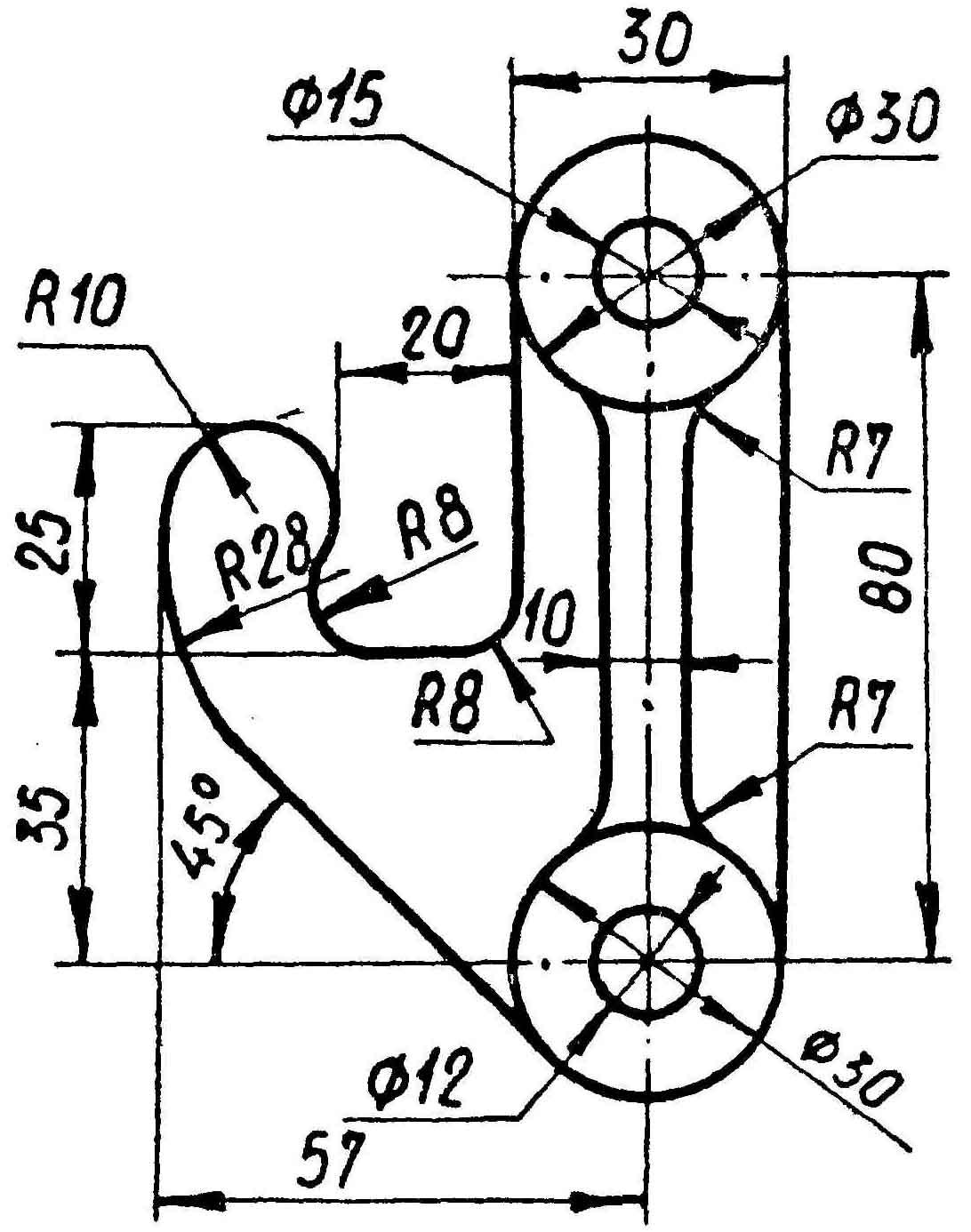

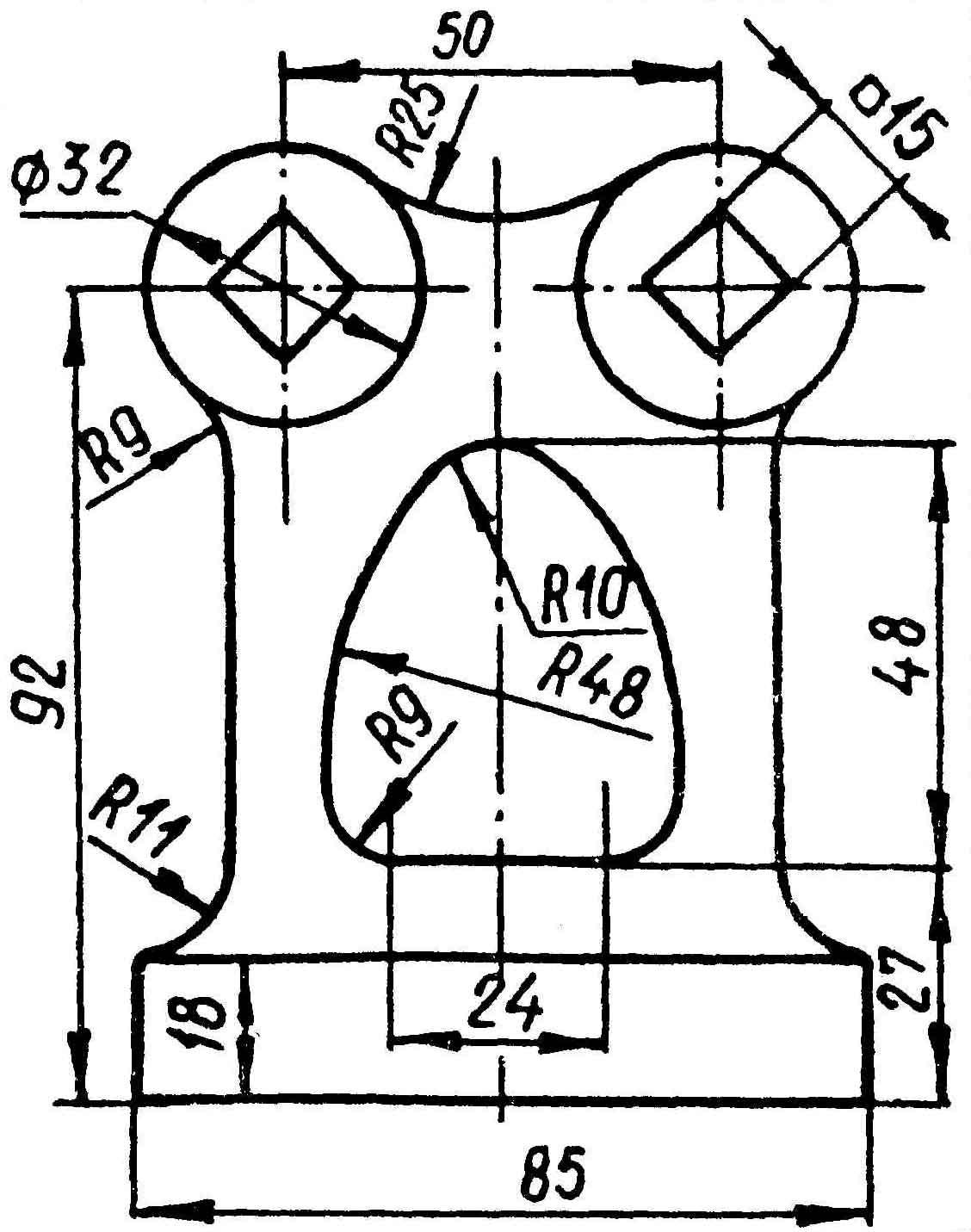

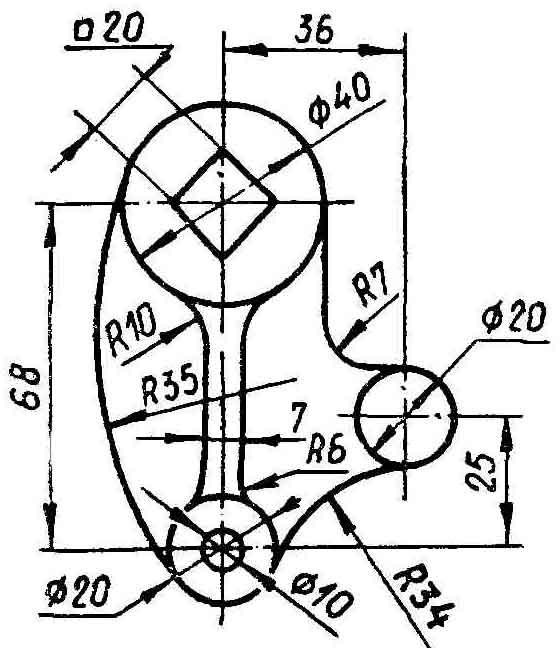

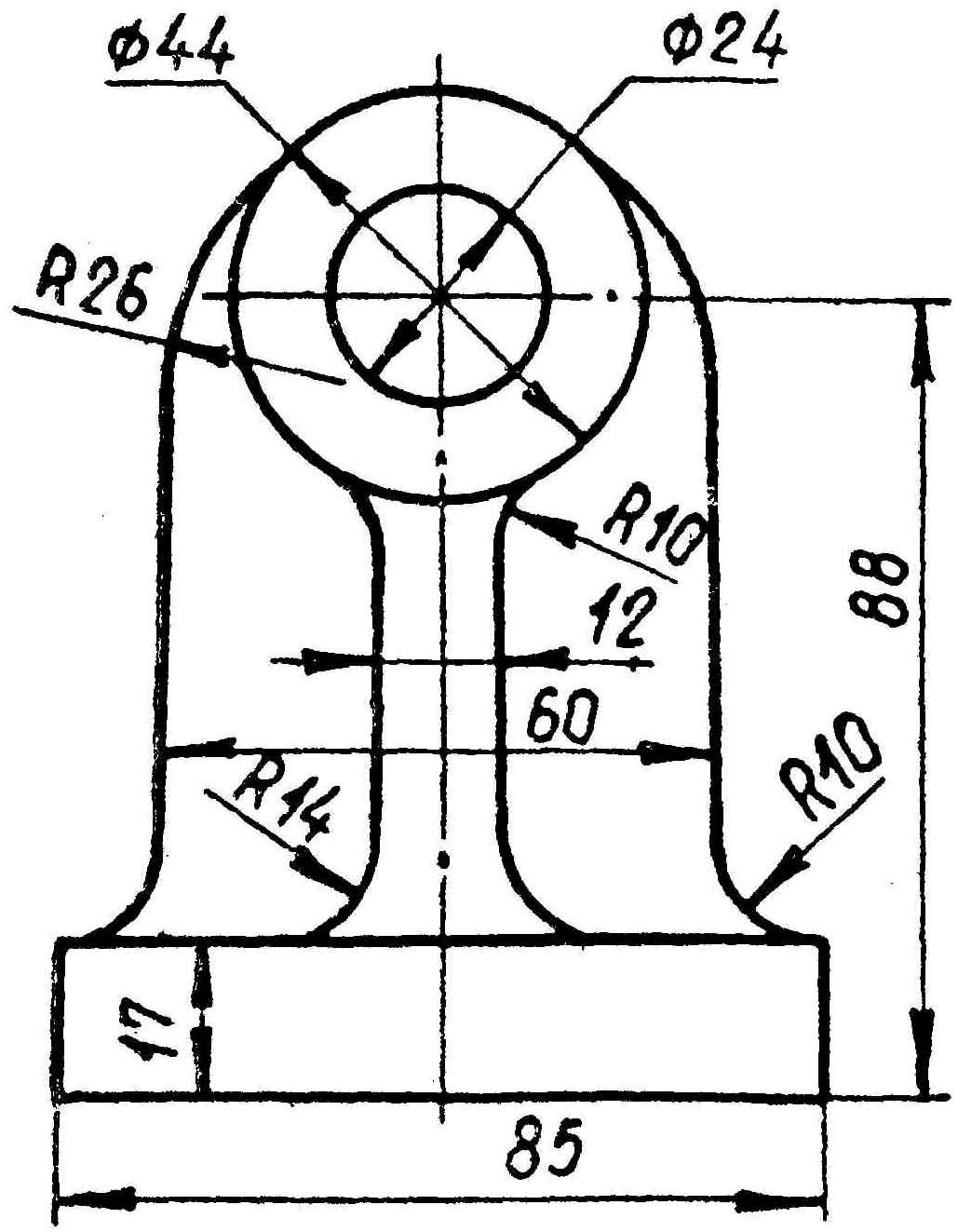

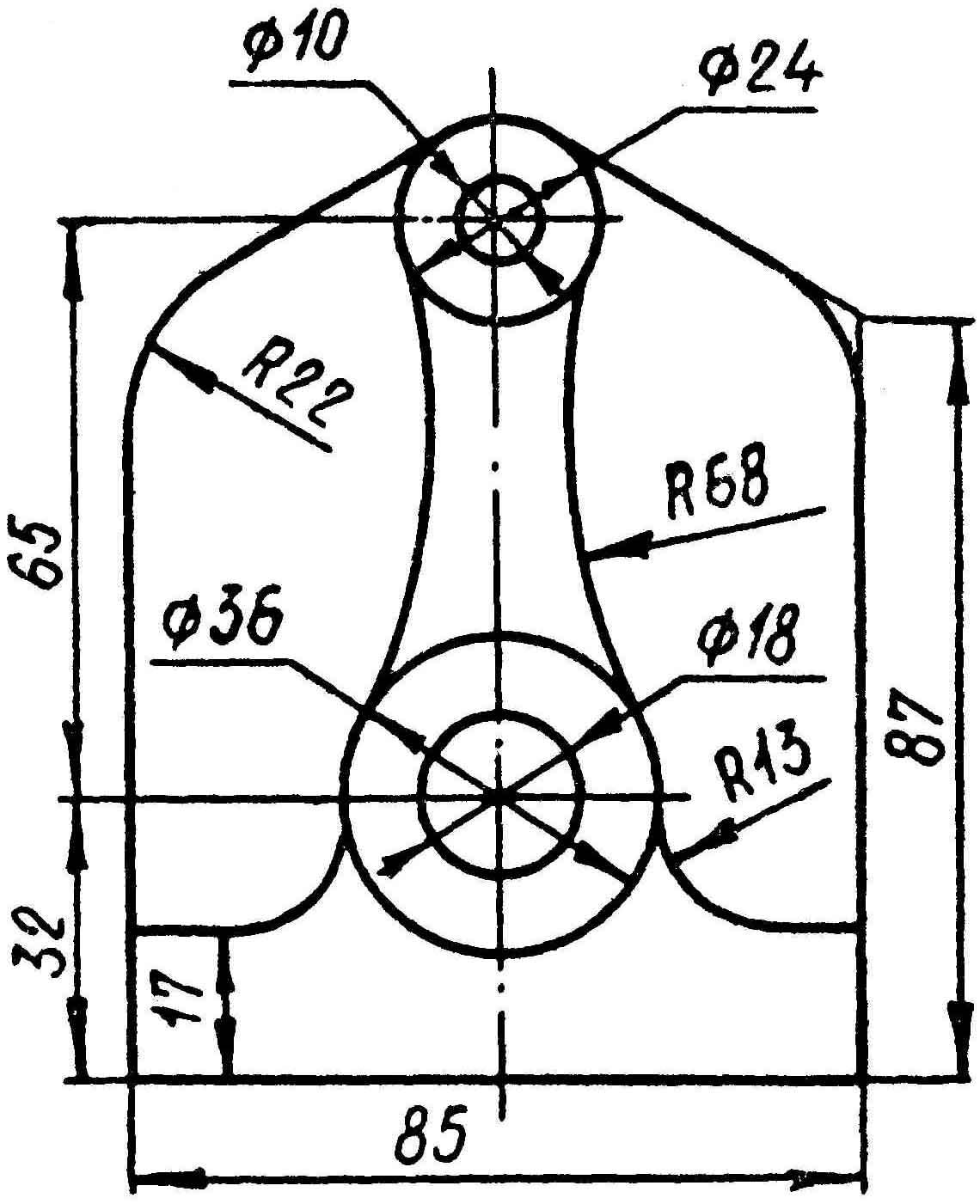

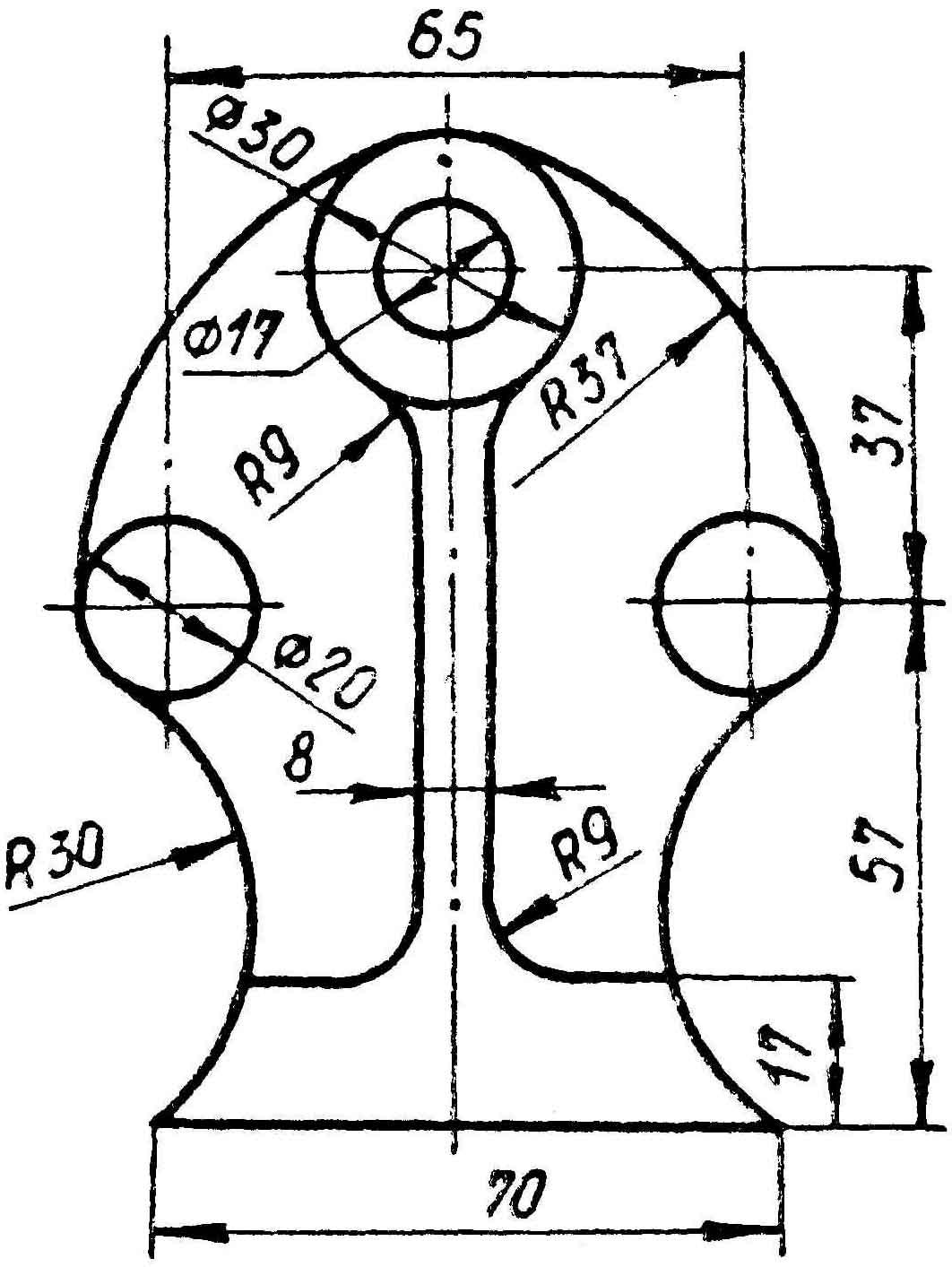

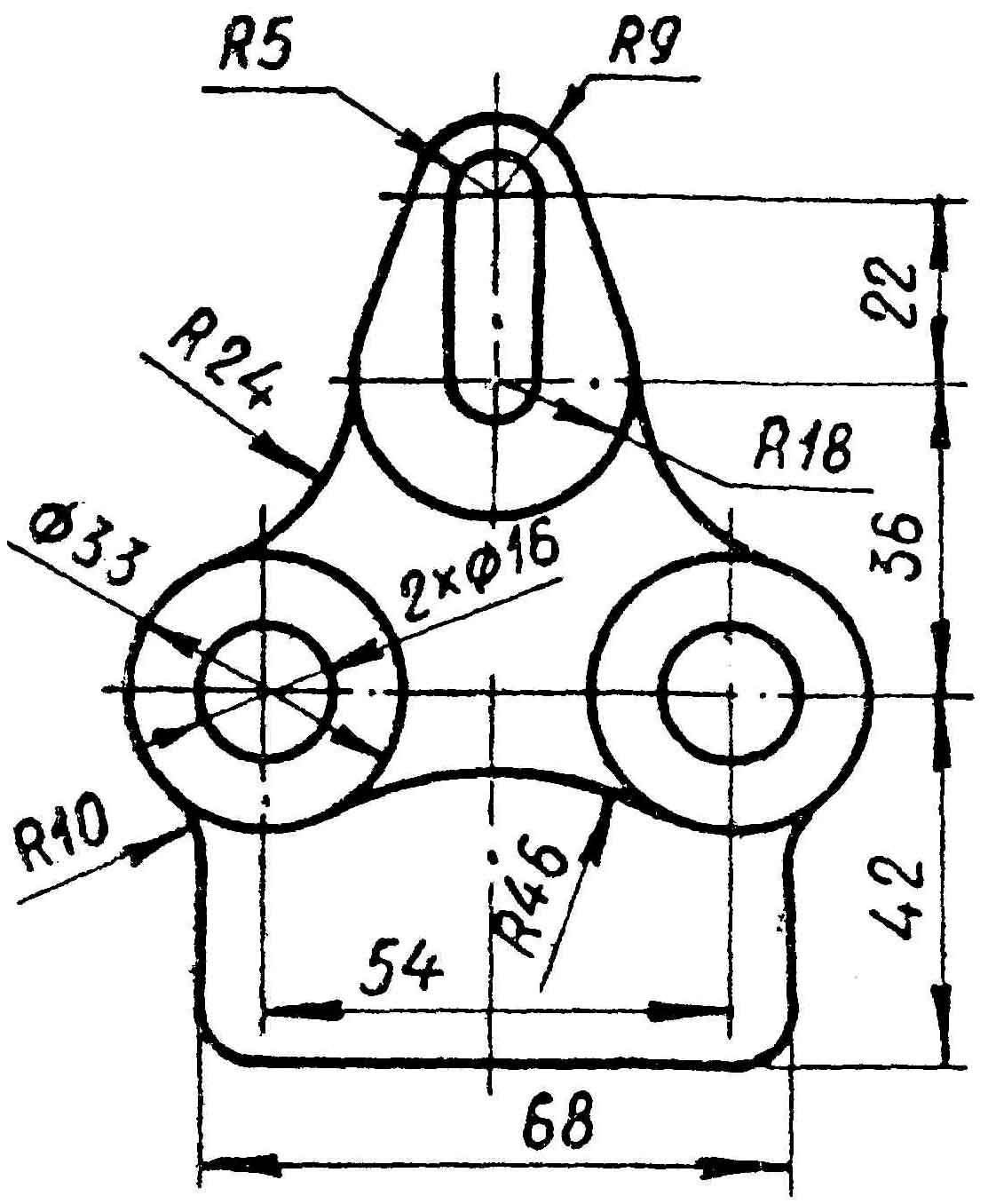

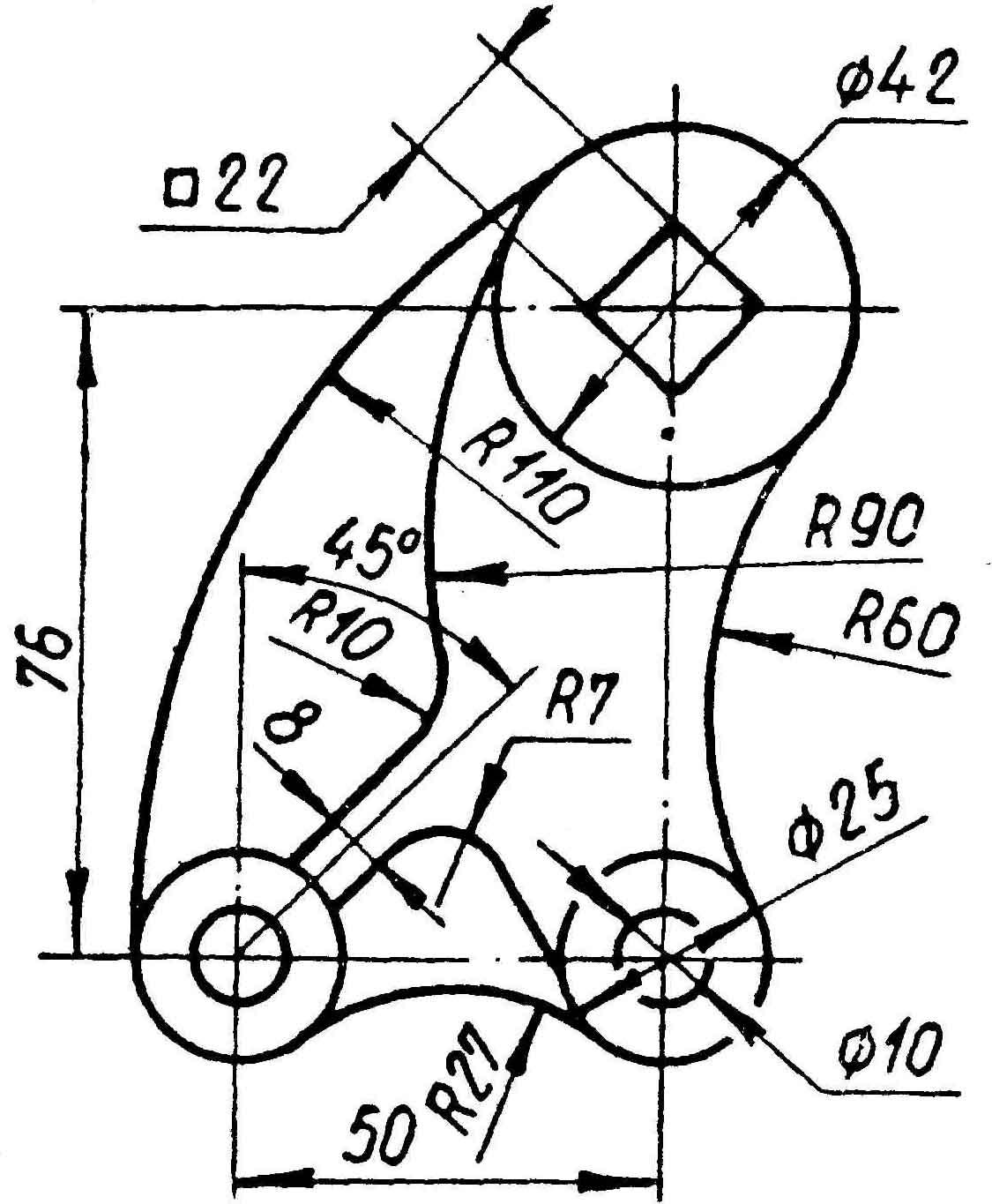

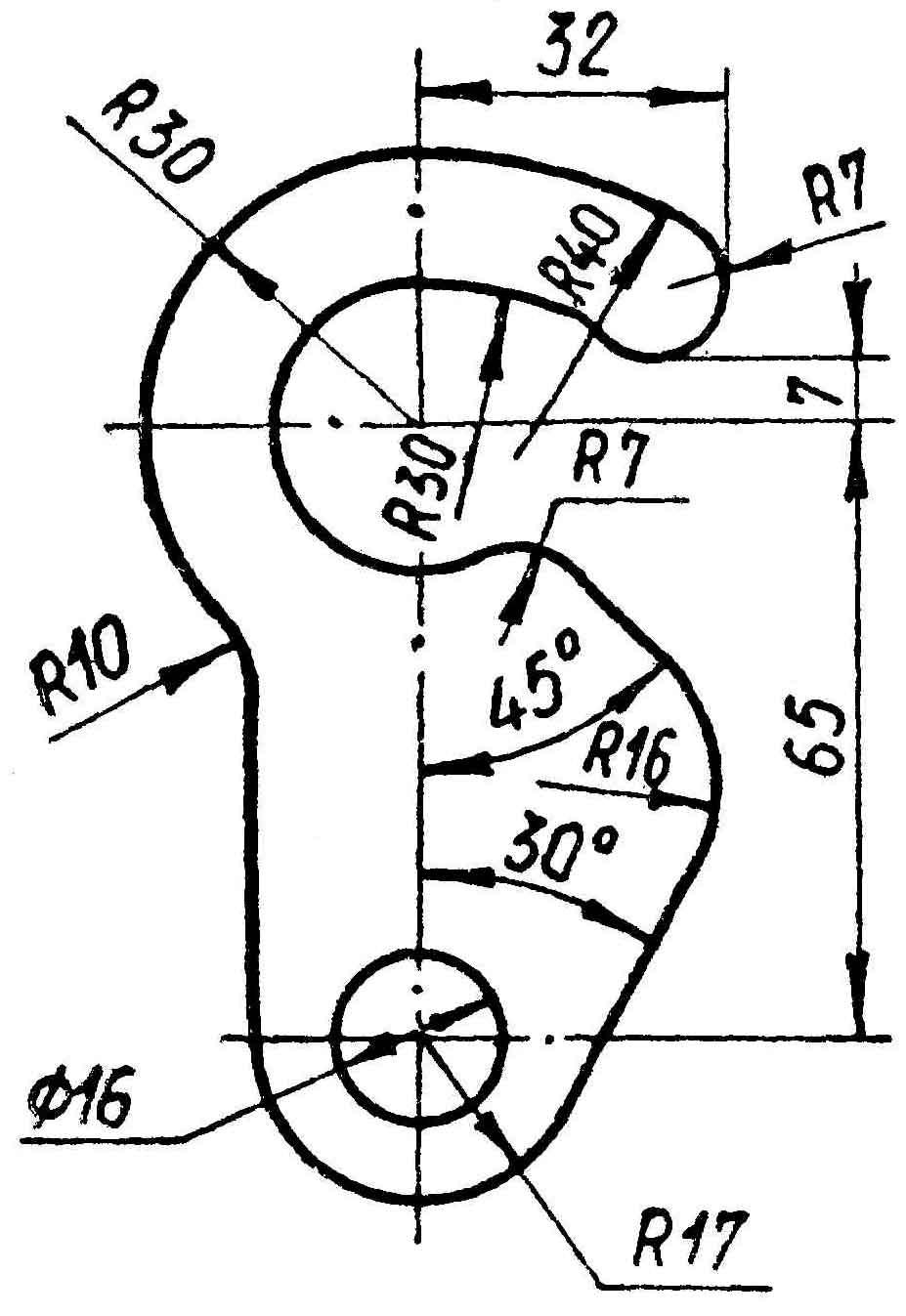

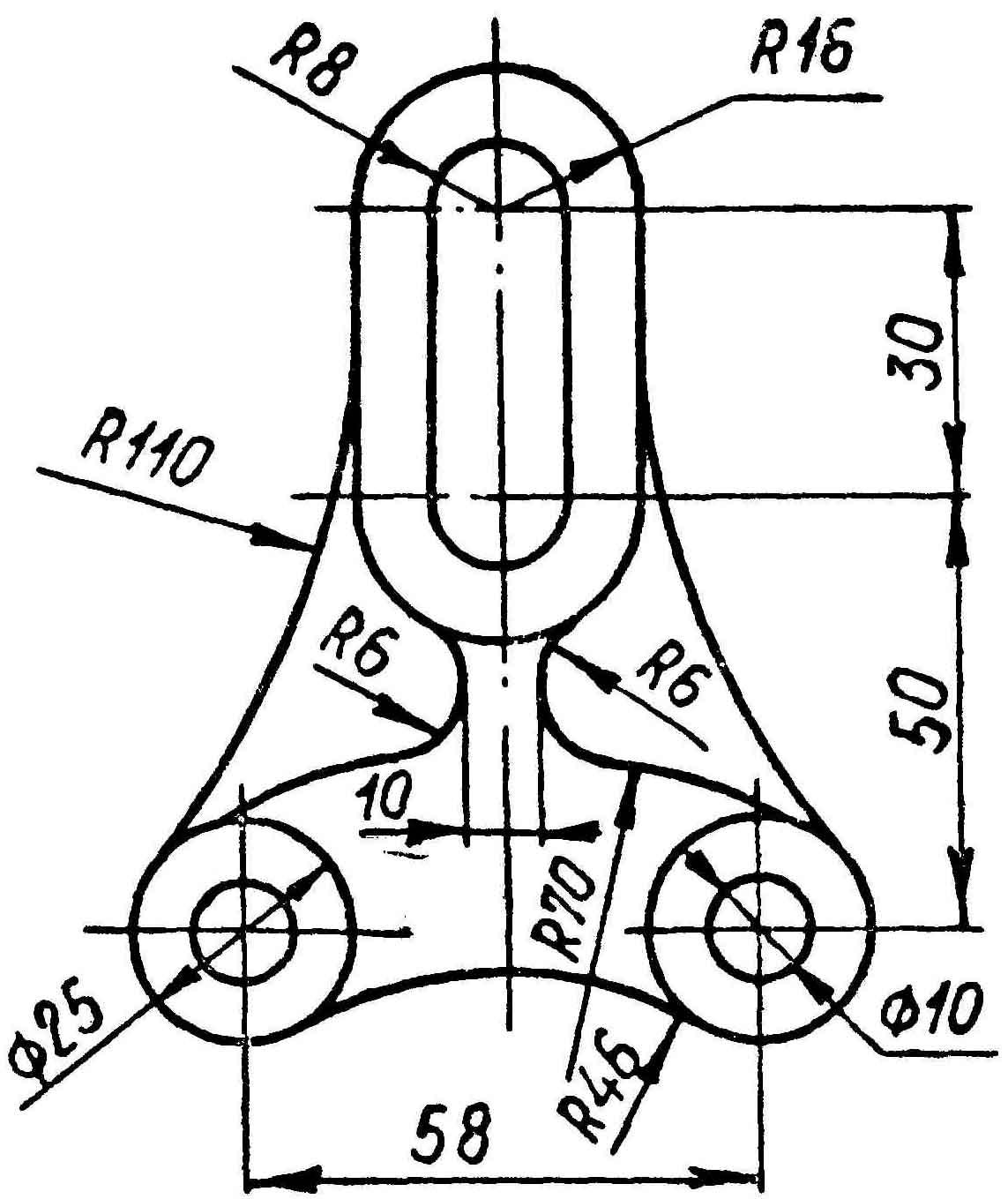

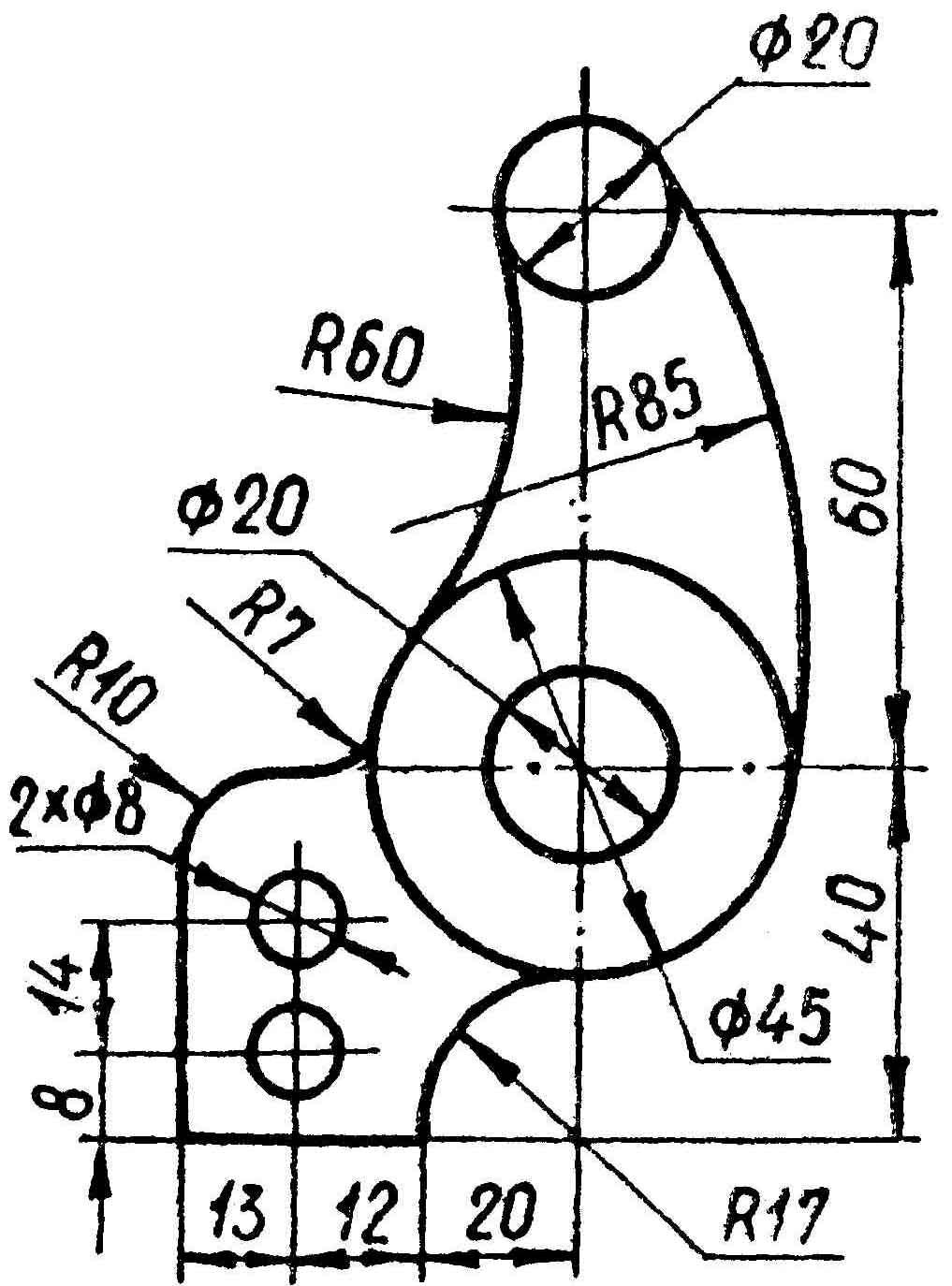

Тепер необхідно виконати креслення по варінтам:
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
13 |
|
14 |
|
15 |
|
Контрольні запитання:
-
Які існують алгоритми побудови спряження?
-
Яка команда AutoCad виконує спряження? Які її властивості?
-
Якщо 2 відрізка для спряження розмістити на різних шарах, чи можливе виконання цього спряження? Чому?
