Лабораторная работа №3. Создание локальной сети с использованием маршритизаторов и коммутаторов.

Цель работы:

• Изучение оборудования Cisco

• Приобретением навыков работы с маршрутизмторами и коммутаторами

• Ознакомление со структурами сетей

1. Задание и исходные даннные.

Разработка и настройка локальной вычислительной сети

Программное обеспечение Packet tracer

Описание интерфейса и методические указания.

2. Краткое описание Packet Tracer.

Программное обеспечение Packet Tracer обеспечивает решение широкого круга разнообразных задач, например:

• Симулировать локальную сеть с использованием маршрутизаторов, комутаторов, точек доступа и т.п. компании Cisco;

• Симуляция командной строки;

• Работа с оборудованием:

• Добавление плат расширения на маршрутизаторы

• Настройка оборудования в графическом режиме

• Настройка оборудования в режиме CLI

• Компьютеры и сервера: возможности и конфигурация.

Среда программного обеспечения Packet Tracer:

• Логическая диаграмма сети

• Оборудование для симуляции.

• Работа с объектами на логической диаграмме.

• Механизмы визуального моделирования потоков данных

• Обеспечивает реалистическую среду изучения, моделирования и визуализации

Общий вид интерфейса представлен на рисунке 2.1

Рисунок 2.1 – Главное окно программы

1. Логическая диаграмма сети

Программное обеспечени имеет дружественный интерфейс на рисунке 2.1.1 представленно поле логической диаграммы сети на котором осуществляються работы по созданию локальной сети.

На данное поле перемещаеться оборудование, которое требуеться для постройки сети. И управлять ими с помощью горячих клавиш и кнопок управления.

Рисунок 2.1.1 – Логическая диаграмма сети

Внизу слева распологаеться панель оборудования(рисунок 2.1.2). Слева оборудование рассортировано по классам:

• Роутеры представлены несколькими линейками. Отличаются набором интерфейсов и возможностью установки плат расширения

• Сетевые коммутаторы также идут в разной комплектации. (Сетевой коммутатор 3600- многоуровневой коммутации)

• Соединители:

1. Автоматический (для «начинающих»)

2. Консольный провод

3. Прямой патч-корд (компьютер - коммутатор, роутер - коммутатор )

4. Кроссовый патч-корд (компьютер-компьютер, коммутатор- коммутатор, роутер-роутер, роутер- компьютер)

5. Оптоволокно

6. Телефонный кабель

7. Коаксиальный кабель

• Оконечные устройства:

1. Компьютер

2. Сервер

3. Принтер

4. Телефон

Справа – по моделям (2600,2950 и т.д.).

Рисунок 2.1.2 – Панель оборудования

Кнопки управления объектами на логической диаграмме сети предствавлены на рисунке 2.1.3. На ней присутствуют такие элементы как выделить (Select), перемещение объекта (Move Layout), подпись (Place Note), удаление (Delete), показ таблиц (Inspect).

Рисунок 2.1.3 – Кнопки управления

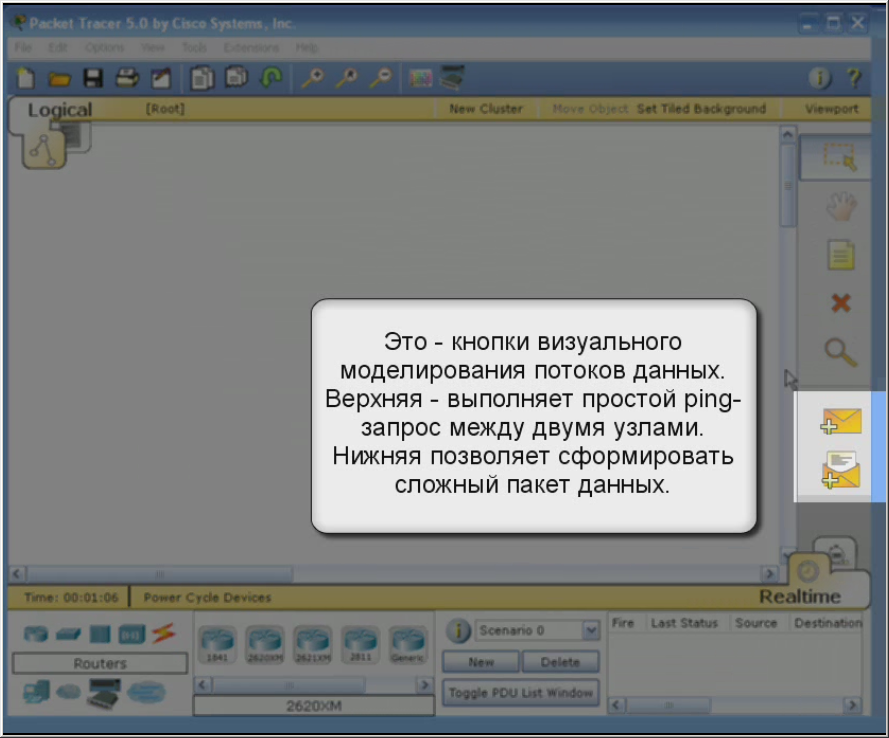

Чуть ниже распологаються кнопки визуального моделирования потоковых данных (рисунок 2.1.4). Верхняя – выполняет простой ping-запрос между двумя узлами. Нижняя позволяет сформировать сложный пакет данных по средствам диалогового окна изображенного на рисунке 2.1.5.

Рисунок 2.1.4 – Кнопки визуального моделирования

Рисунок 2.1.5 – Диалоговое окно создания запроса

Результаты запросов можно видеть в окне наблюдения за пакетами визуального моделирования(Realtime) (рисунок 2.1.6).

Рисунок 2.1.6 – Окно наблюдения за пакетами в реальном времени

А также можно перейти в режим симуляции, показанный на рисунки 2.1.7, для более детального просмотра прохождения пакетов через узлы.

Рисунок 2.1.7- Окно наблюдения за пакетами в режиме симуляции

Для каждого оборудования доступна его физическая модель в соответствии с рисунком 2.1.8 на которой можно добавлять платы расширения представленные списком. При нажатии на одну из плат отображается его описание и вешний вид. Легким движением мыши модно перенести данное платы на объект.

Рисунок 2.1.8 – Физическая модель объекта

Для всех устройств есть вкладка «Config» приведена на рисунке 2.1.9 на ней можно настраивать параметры оборудования в графическом интерфейсе, что облегчает этот процесс, но при этом теряется навык работы с настоящим оборудованием.

Рисунок 2.1.9 – Вкладка «Config»

Рабочий стол в соответствии с рисунком 2.1.10 имеет следующие функции:

• Конфигурация ip-адреса - просмотр и настройка ip-адреса, доступная в двух вариантах автоматическом и ручном.

• Dial - up

• Терминал консольного подключения

• Командная строка

• Веб-браузер

• Беспроводная связь – в случае если компьютер подключен через Wi-fi, то доступно настройки беспроводного доступа.

Рисунок 2.1.10 – «Рабочий стол»
