3.2 Принципова електрична схема пма witxl 109 фірми Indesit та принцип її роботи

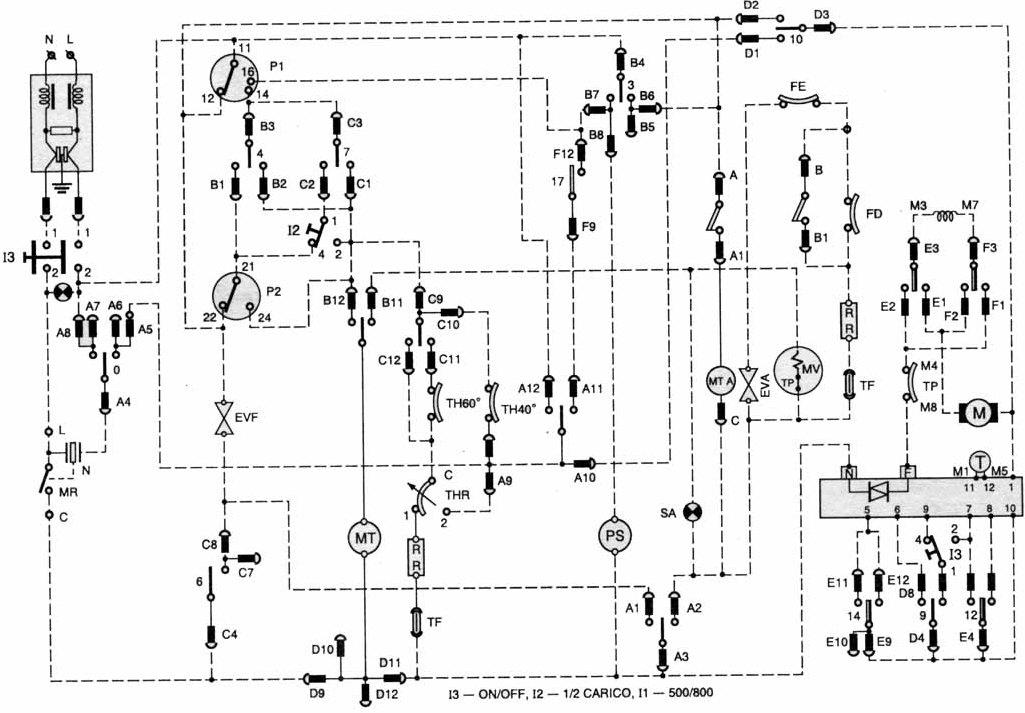

3.2 Принципова електрична схема пма witxl 109 фірми Indesit зображена на рисунку 4

1. Принцип роботи:

В електричну схему машини входять: командоапарат, теплонагрівач води, реле температури води, що вимикає що вимикає електронагрівач при досягненні заданої температури, датчик рівня розчину, насос, прилади автоматики, електромагнітний клапан, електродвигун і конденсатори.

Для переключення режиму роботи пральної машини на верхній рамці знаходяться ручки зв’язані з командоапаратом.

Командоапарат, працюючий по принципу шагового руху механізму переключення, складається із набору кулачків і контактів, які замикаються або розмикаються при оберті кулачків. З допомогою рукоятки, яка виведена на панель керування пральної машини, проводиться установлення вихідного положення кулачків згідно з вибраною програмою.

Принцип роботи реле рівня води заснований на перетворенні тиску, що створюється стовбом рідини і діє на мембрану, яка під тиском змінює положення рухомих контактів і перемикає реле рівня води.

При підвищенні тиску і досягнення верхнього заданого значення рівня води, мембрана через штовхачі перемикають контакти. При зниженні тиску вони стають в зону не чуттєвості і відбувається зворотне перемикання контактів.

Електромагнітний клапан призначений для відкриття подачі води в пральну машину при заповненні бака і перериванні подачі води в бак в необхідний момент часу.

В якості реле температури широко застосовують біметалічні регулятори. Принцип його роботи заснований на температурній деформації металів.

Електродвигун призначений для обертання прального барабану під час прання, або віджиму білизни.

Зливний насос призначений для злиття, після роботи, прального розчину в каналізацію.

4 Закінчення

4.1 Висновки до проекту

На переддипломній практиці ми закріпили і поглибили знання, набуті при вивченні курсів “Обладнання спеціалізованих підприємств ”, “Електропобутова техніка ”, “Технологія ремонту електропобутової техніки ”.

Ознайомилися з задачами, функціями й структурою ремонтних служб підприємств, задачами, технологією, налагоджуванням електропобутової техніки на підприємстві, зібрали необхідну інформацію для дипломного проекту проекту.

4.2 Використана література

1. В.Н.Безрученко, А.С.Хотян «Електричні машини», М. «Вища школа», 1989.

2. П.В.Тембель, Г.В.Геращенко «Довідник по обмоточним даним електричних машин та апаратів, М. «Техніка» 1981.

3. http://www.houseofmcdonnell.com/struktura-ta-formi-funkczonuvannya-mexanzmu/65-gosprozraxunok-strukturnix-pdrozdlv-pdprimstva-vnutrshnovirobnichij-gosprozraxunok-.html.

4. http://www.aup.ru/docs/di/049.htm .

5. http://www.afga.ru/?p=556.

6. http://www.profiz.ru/se/10_04/pol_ob_tex_contr/.

7. http://leg.co.ua/info/elektricheskie-mashiny/struktura-ceha-po-remontu-elektricheskih-mashin.html.

8. http://www.restir.ru/node/1.
