Выбор трансивера

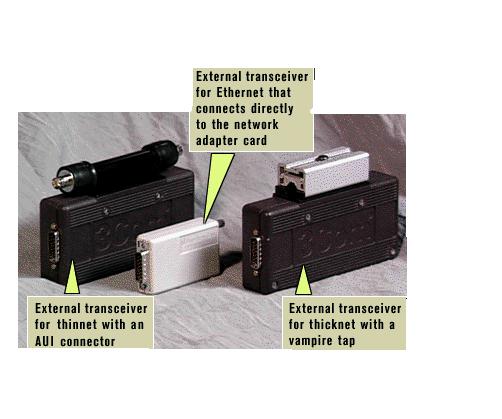

Плата сетевого адаптера может иметь и дополнительные параметры, их также необходимо задать при конфигурировании. Например, некоторые платы поставляются с внешним и встроенным трансивером – Вы должны задать тот трансивер, который будет использован.

Выбор часто производится с помощью перемычек – небольших соединителей, которые, связывая два вывода, определяют, какая цепь будет использоваться платой.

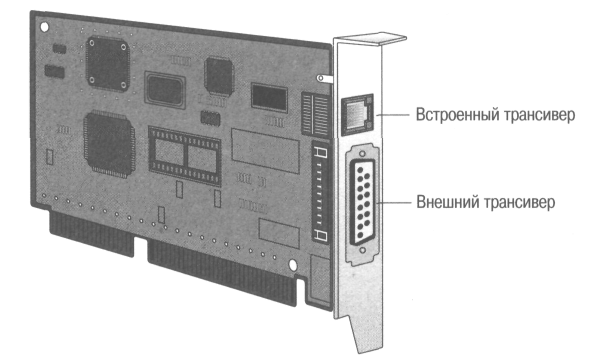

Плата сетевого адаптера с внешним и встроенным трансивером

Совместимость

Чтобы обеспечить совместимость компьютера и сети, плата сетевого адаптера должна отвечать следующим требованиям:

• соответствовать внутренней структуре компьютера (архитектуре шины данных);

• иметь соединитель (он должен подходить к типу кабельной системы) для подключения сетевого кабеля.

Например, плата, которая должна работать в компьютере Apple® в сети с топологией «шина», не будет работать в компьютере IBM в сети с топологией «кольцо». Сеть топологии «кольцо» требует плату, которая физически отличается от применяемой в сети топологии «шина», к тому же Apple использует другой метод взаимодействия по сети и внутреннюю системную шину.

Архитектура шины данных

К распространенным типам архитектуры шины данных относятся ISA, EISA, Micro Channel® и PCI. Каждая из них физически отличается от остальных. Не забывайте о том, чтобы плата сетевого адаптера соответствовала шине.

• ISA (Industry Standard Architecture).

ISA — это архитектура, используемая в компьютерах IBM PC, XT™, AT и совместимых с ними. Чтобы дополнить систему различными адаптерами, необходимо установить платы в слоты расширения. В 1984 году (когда IBM представила IBM PC/AT) ISA была расширена с 8 разрядов до 16. ISA — это название самого слота (8- или 16-разрядного). 8-разрядные слоты короче 16-разрядных, которые состоят из двух слотов, следующих один за другим. Поэтому 8-разрядная плата может быть вставлена в 16-разрядные слоты, но не наоборот.

ISA была стандартной архитектурой персональных компьютеров, пока Compaq и несколько других компаний не разработали шину EISA.

• EISA (Extended Industry Standard Architecture).

Этот стандарт шины был представлен в 1988 году консорциумом из девяти компьютерных компаний: AST® Research, Inc., Compaq, Epson®, Hewlett-Packard®, NEC®, Olivetti®, Tandy®, Wyse® Technology и Zenith®.

EISA предлагает 32-разрядную шину, совместимую с ISA. Кроме того, она поддерживает дополнительные возможности, которыми обладает шина Micro Channel Architecture, разработанная IBM.

• MCA (Micro Channel Architecture).

IBM представила этот стандарт в 1988 году как часть своего проекта PS/2. Эта архитектура электрически и физически несовместима с шиной ISA. В отличие от ISA, Micro Channel работает и как 16-разрядная, и как 32-разрядная шина. Несколько процессоров контроля шины могут независимо управлять ею.

• PCI (Peripheral Component Interconnect).

Это 32-разрядная локальная шина, которая используется в большинстве компьютеров с процессором Pentium и в компьютерах Apple Power Macintosh®. Современная архитектура PCI удовлетворяет большинству требований технологии Plug and Play. Plug and Play — это одновременно и философия построения персонального компьютера, и набор спецификаций его архитектуры. Цель технологии Plug and Play — возможность изменить конфигурацию персонального компьютера без вмешательства пользователя, т.е. максимально упростить подключение любого устройства. Одной из операционных систем, поддерживающих спецификацию Plug and Play, является Microsoft Windows 95.

Платы сетевого адаптера ISA, EISA, MCA и PCI
