4. Расчет числа постов то, тр, ожидания.
Ритм производства:
где ТСМ – продолжительность работы зоны по данному виду ТО в течении суток (2 смены по 7 часов), ч;
- число обслуживаемых единиц подвижного состава по каждому виду ТО в сутки;
с – количество смен;
- коэффициент неравномерности поступления автомобилей на посты.
КамАЗ-55111:
ЗИЛ-4314:
ГАЗ-3307:
Такт поста:
,
где ti –трудоемкость работ по обслуживанию (ТО-1, ТО-2),выполняемое на данном посту челч;
tП – время, затрачиваемое на передвижение автомобиля при установке его на пост и съезде с поста (принимаем равным 2 мин. для ГАЗ и ЗИЛ и 3 мин. для КамАЗ), мин;
Рп – число рабочих, одновременно работающих на посту.
КамАЗ-55111:
ЗИЛ-4314:
ГАЗ-3307:
Определим число отдельных постов:
где - такт поста; - ритм производства, = 0,8-0,9 – коэффициент использования рабочего времени поста.
КамАЗ-55111:
ЗИЛ-4314:
ГАЗ-3307:
Число постов ТР рассчитывают по суммарной трудоемкости постовых работ и фонду рабочего времени:
где ТТР – годовой объем работ, выполняемая на постах ТР, челч;
Др.г – число рабочих дней в году;
Тсм – продолжительность рабочей смены, ч;
с – число смен;
Р – число рабочих на посту;
= 0,85-0,9 – коэффициент использования рабочего времени поста;
КПР – коэффициент, учитывающий долю объема работ, выполняемую на постах ТР в наиболее загруженную смену, для грузовых КПР=0,50;
- коэффициент учитывающий неравномерность поступления автомобилей на посты ТР.
КамАЗ-55111:
;
ЗИЛ-4314:
ГАЗ-3307:

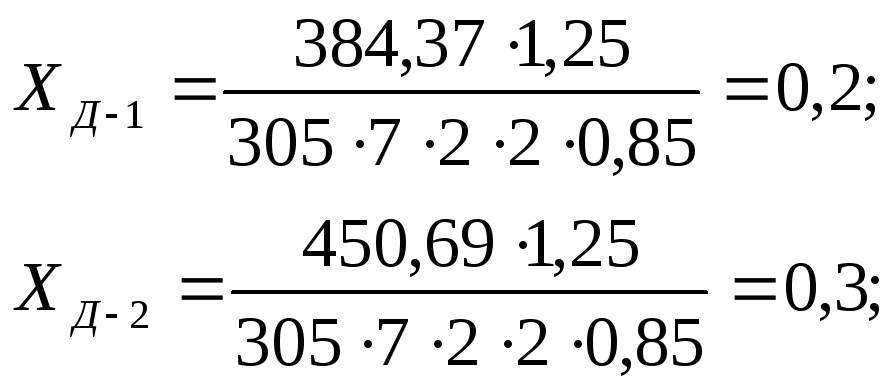

Расчет числа постов диагностирования:
;
КамАЗ-55111:
ЗИЛ-4314:
ГАЗ-3307:
Для всех автомобилей примем один универсальный пост Д-1 и Д-2.
Для отдельных постов расчёт постов ожидания рассчитывается как 20% от соответствующего числа постов.
КамАЗ-55111 + ЗИЛ-4314 + ГАЗ-3307:
Хож=0,2(3+2+3+4+6+2+3+6+1)=0,2·30=6.

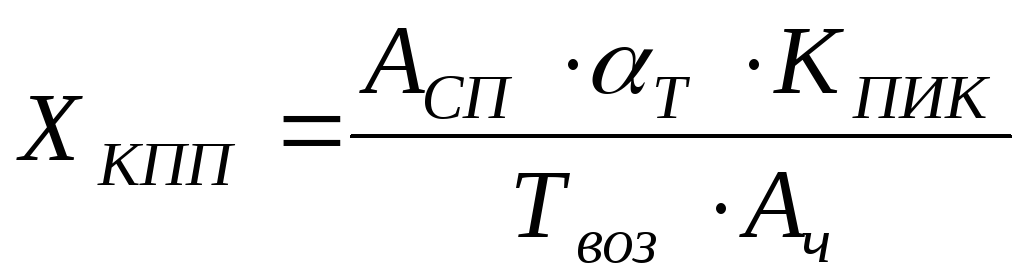

Расчет числа постов КПП:
;
где Кпик – коэффициент пикового возврата подвижного состава (Кпик = 0,7);
Твоз – продолжительность возвращения подвижного состава предприятия;
Ач – часовая пропускная способность поста КПП.
КамАЗ-55111:
ЗИЛ-4314:
ГАЗ-3307:
;
Для всех автомобилей примем один контрольно пропускной пункт.
Полученные значения вносим в таблицу 8.
Таблица 8.
Показатель |
КамАЗ-55111 |
ЗИЛ-4314 + ГАЗ-3307 |
ХЕО |
3 |
6 |
Х1 |
2 |
2 |
Х2 |
3 |
3 |
ХТР |
4 |
6 |
ХД-1, ХД-2 |
1 |
|
ХОЖ |
6 |
|
ХКПП |
2 |
|
Всего |
38 |
5. Расчет площадей производственных помещений.
5.1. Площадь зоны ео и то автомобилей.
Площадь помещения зоны Fo рассчитывают по формуле:
,
где fа - площадь, занимаемая автомобилем в плане (по габаритным размерам), м2;
Хi - число постов ТО-1, ТО-2, ТР, Д-1, Д-2.;
КП – коэффициент плотности расстановки постов.
f1 – площадь, занимаемая а/м КамАЗ-55111 (6680×2500=16,70м2);
f2 – площадь, занимаемая а/м ЗИЛ-4314 (7600×2500=19,00м2);
f3 – площадь, занимаемая а/м ГАЗ-3307 (6550×2380=15,59м2).
КамАЗ-55111:
FЕО=16,7·3·6=300,6 м2;
F1=16,7·3·6=300,6 м2;
F2=16,7·2·6=200,4 м2;
FТР=16,7·4·6=400,8 м2.
ЗИЛ-4314:
FЕО=19·1·6=114 м2;
F1=19·2·6=228 м2;
F2=19·1·6=114 м2;
FТР=19·3·6=342 м2.
ГАЗ-3307:
FЕО=15,59·2·6=187,07 м2;
F1=15,59·4·6=347,14 м2;
F2=15,59·1·6=93,53 м2;
FТР=15,59·3·6=280,60 м2.
КамАЗ-55111 + ЗИЛ-4314 + ГАЗ-3307:
FД=19·1·6=114 м2.
