3. Контрольные вопросы

5.1. Что такое термическая обработка и как ее проводят?

5.2. Какие превращения происходят в стали при нагреве?

5.3. Что такое перегрев и пережог? Какими свойствами характеризуется перегретый и пережженный металл?

5.4. Какие превращения происходят в стали при охлаждении?

5.5. Чем отличаются структуры перлит, сорбит и троостит? Что общего у этих структур?

5.6. Какое превращение происходит в стали при больших скоростях охлаждения? Какими особенностями оно характеризуется?

5.7. Какие превращения происходят в закаленной стали при нагреве? Какие структуры при этом образуются? Их свойства.

5.8. Что такое отжиг? Как его проводят?

5.9. С какой целью проводят отжиг  рода?

5.10. С какой целью проводят отжиг  рода?

5.11. С какой целью и как проводят закалку?

5.12. Что понимают под закаливаемостью и прокаливаемостью?

5.13. Что такое отпуск? С какой целью и как его проводят?

5.14. В каких случаях после закалки проводят низкий, средний или высокий отпуск?

5.15. Как изменяются свойства закаленной стали с увеличением температуры отпуска?

4. Рекомендуемая литература

5.1. Фетисов Г.П., Карпман М.Г., Матюхин В.М. и др. Материаловедение и технология металлов. – М.: Высшая школа, 2002.

5.2. Пейсахов А.М., Кучер А.М. Материаловедение и технология конструкционных материалов. – СПб.: Из- во Михайлова В.А., 2005.

5.3. Адаскин А.М. и др. Материаловедение. – М.: Высшая школа, 2005.

5.4. Лахтин Ю.М. Материаловедение. - М.: Машиностроение, 1990.

5.5. Самохоцкий А. И. Металловедение. – М.: Металлургия, 1990.

5.6. Геллер Ю. А., Рахштадт А. Г. Материаловедение. – М.: Металлургия, 1989.

16

Государственное образовательное учреждение

высшего профессионального образования

«Ижевский государственный технический университет»

Кафедра «Технология металлов и металловедение»

Термическая обработка углеродистых сталей

Методическое пособие по дисциплине

«Материаловедение»

Ижевск 2006

Методическое пособие предназначено для студентов изучающих дисциплину «Материаловедение». Пособие содержит краткие теоретические сведения по изучаемой теме, контрольные вопросы и список рекомендуемой литературы.

2

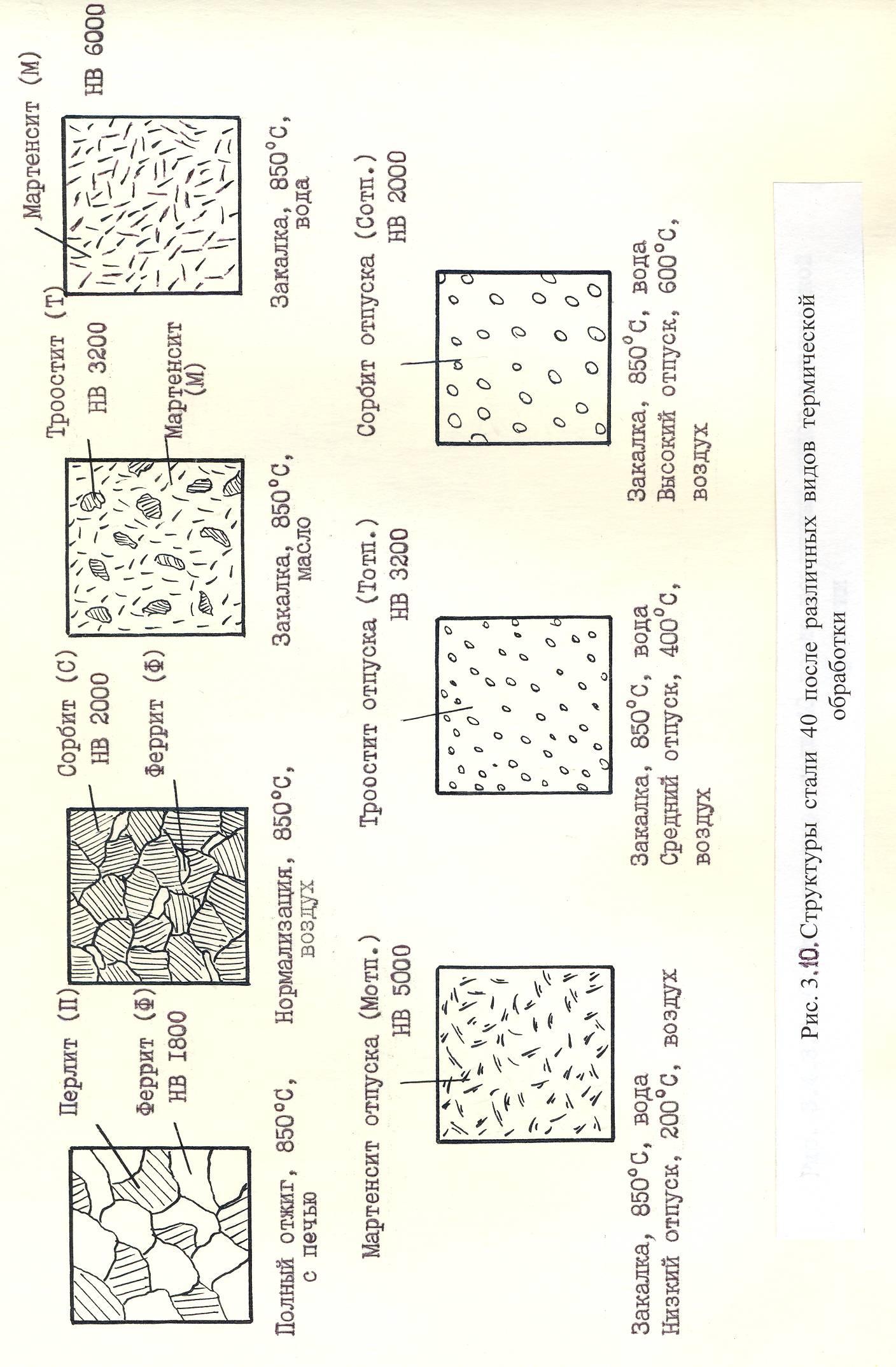

15

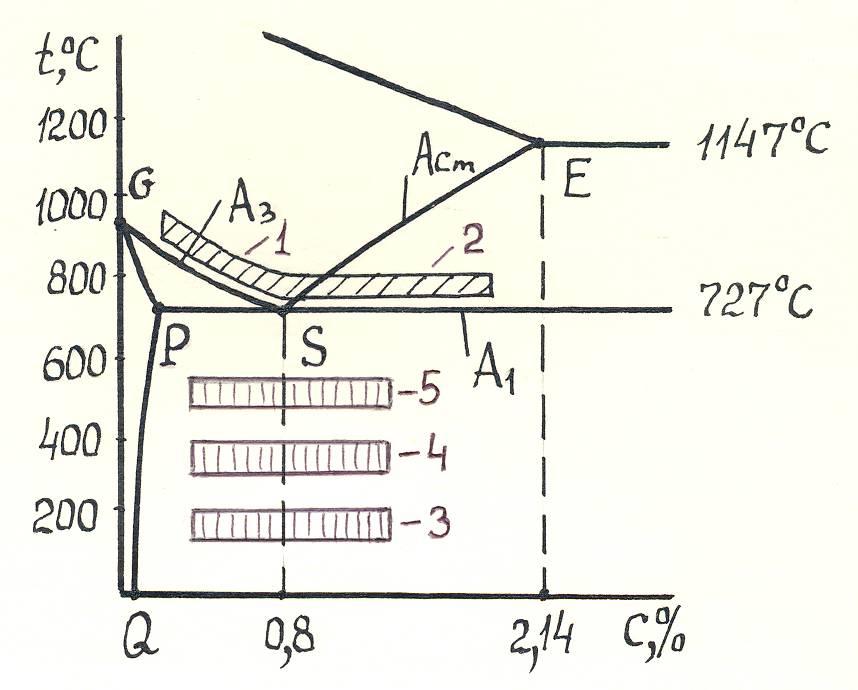

Рис. 3.8. Температуры нагрева стали при

Рис. 3.8. Температуры нагрева стали при

закалке и отпуске: закалка (1– полная, 2 – неполная);

отпуск (3 – низкий, 4– средний, 5– высокий)

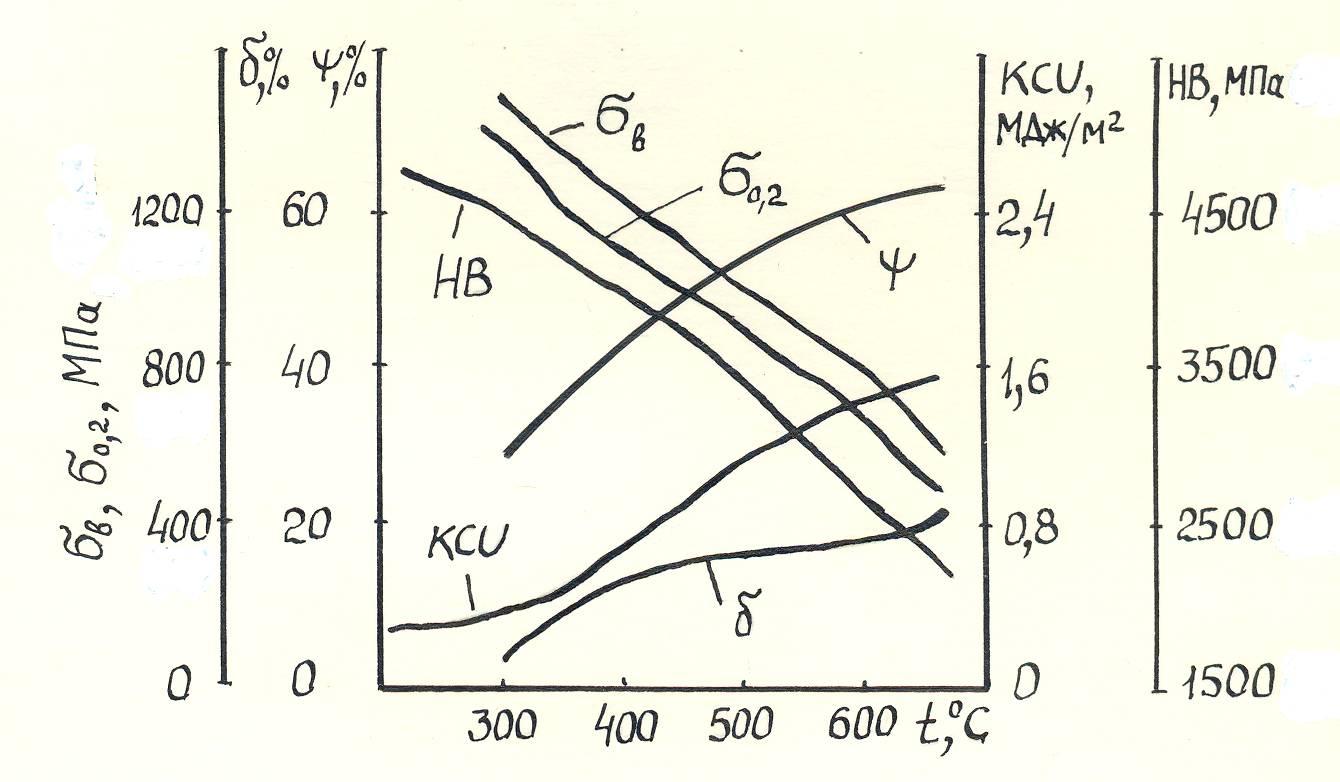

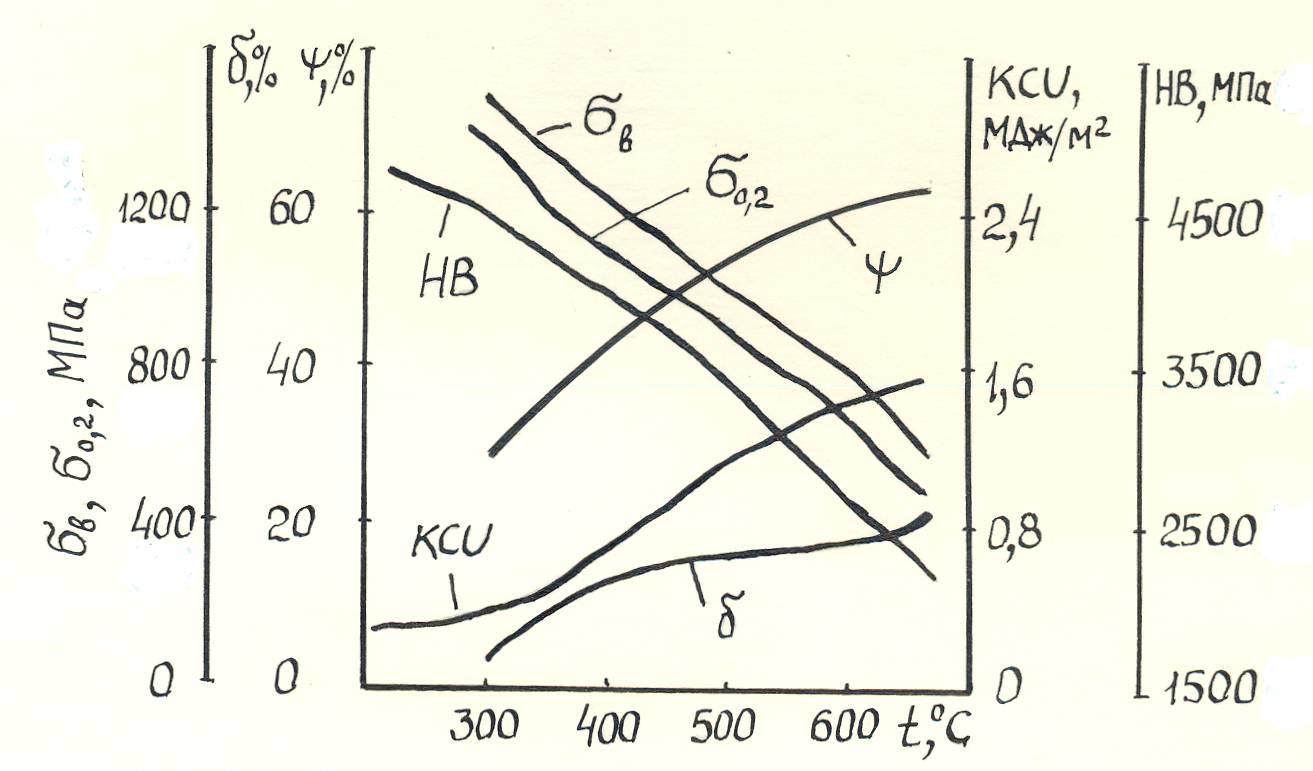

Рис. 3.9. Изменение механических свойств закаленной стали 40

в зависимости от температуры отпуска

14
