3.Методы испытаний.
3.1.Методы испытаний на соответствие общим требованиям.
Проверка блока ФГ541М проводится по методам ОТУ. Объем проверок на соответствие ОТУ и последовательность их проведения для приемо-сдаточных испытаний указаны в п.2.1, а для периодических в п.2.2 настоящего ТУ.
3.2. Методы испытаний на соответствие электрическим требованиям.
3.2.1. Проверка блока на соответствие требованиям п.1.2.1, настоящих ТУ производится при любой мощности из интервала 1,5…2,4 кВт на любой частоте из диапазона А01…А02 по структурной схеме, приведенной в приложении 2 настоящих ТУ в следующей последовательности.
А) произвести калибровку измерителя мощности (3) ;
Б) включить стенд (I) и установить мощность в тракте 1.5…2,4 кВт, измеренную по прибору 3;
В) через 30 мин. измерить величину мощности по прибору 5. Цена деления данного прибора (0,02мА) соответствует 60 Вт. Относительная погрешность измерения определяется по формуле:
Где Р1- мощность в Вт, отсчитываемая по прибору 5;
Р2 – мощность в Вт; отсчитываемая по прибору 3;
3.2.2. Проверка блока на соответствие требованиям пункта 1.2.2 настоящих ТУ производится на любой частоте диапазона А01…А02 по структурной схеме, приведенной в приложении 2.
Настоящих ТУ, в следующей последовательности:
А) произвести калибровку измерителя мощности (3) на шкале 2400 Вт;
Б) включить стенд (I) и установить в тракте 1,5 кВт, измеренную по прибору 3. При этом напряжение, измеряемое вольтметром (4), должно быть 135±15%.
4. Перечень приложений.
Перечень контрольно-измерительной аппаратуры и вспомогательного оборудования, применяемых при испытаниях блока ФГ541М.
(Приложение 1)
Структурная схема испытаний блока ФГ541М.
(Приложение 2)
Перечень.
Контрольно-измерительной аппаратуры и вспомогательного оборудования, применяемых при испытаниях блока ФГ541М.
Наименование Оборудования, Тип, или шифр |
Кол-во на Одно рабочее Место |
Обозначение Конструкторского Документа |
Класс точности Аппаратуры |
Эквивалент при замене Обору-ия |
Примеч.. |
Стенд ВУМ |
1 |
ЛО-4547 |
|
|
|
Ваттметр М3-13/1 |
1 |
ЭР1.098.008 ТУ |
10 |
|
|
Вольтметр В7-13 |
1 |
ЯБ2.728.002 ТУ |
2,5 |
В7-15 |
|
Миллиамперметр М1690А 1мА |
1 |
ТУ25-04-135-73 |
1,0 |
|
|
Пульт |
1 |
ЛО-3553 |
|
|
|
Примечание. По согласованию с представителем заказчика оборудование и приборы могут заменятся другими типами, обеспечивающими выполнение требований испытаний.

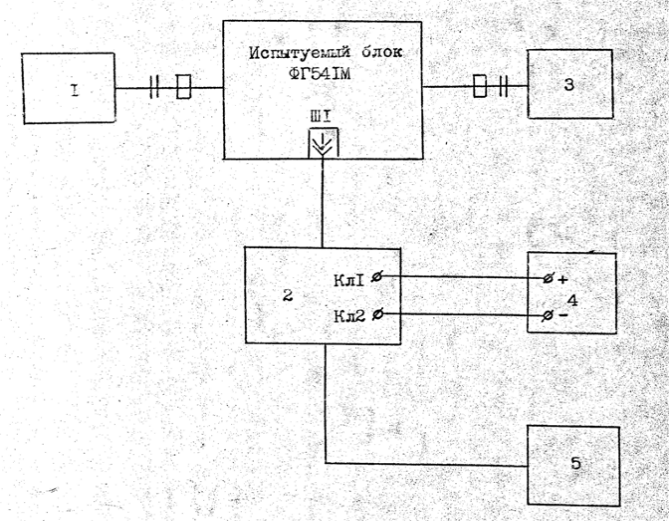

Структурная схема испытания блока ФГ541М.
1. Стенд ВУМ ЛО-4547
2. Пульт ЛО-3554
3. Ваттметр М3-13/1
4. Вольтметр В7-13
5. Миллиамперметр М1690А IмА, входит в состав пульта ЛО-3553
