1. Техническое описание.

Измеритель проходящей мощности (блок ФГ541М)

Блок ФГ541М, схема электрическая принципиальная ЯБ2.060.202 ЭЗ, предназначен для измерения мощности выходного каскада передающего устройства, а также для выдачи сигнала функционального контроля о значении мощности передающего устройства.

Технические данные: блок ФГ541М работает в диапазоне мощностей от 1,4 до 2,5 кВт, погрешность измерения мощности не более ±15 %, напряжение функционального контроля U = минус (200±20) мВ на нагрузке Rн не менее 40кОм при мощности в тракте Р = 1,6 кВт, Кст блока ФГ541М не хуже 1,12.

Основу блока составляет термопарный полупроводниковый датчик ТПД-010. В блоке установлено 8 термодатчиков, которые располагаются в волноводе так, что их торцы составляют часть поверхности волновода и нагреваются за счет проходящей по волноводу мощности. Под действием разности температур возникает термо-ЭДС значение которой прямо пропорционально значению проходящей мощности. Последовательно с термодатчиками установлены резисторы R2, RЗ, при помощи которых осуществляется калибровка измерительной части блока ФГ541М.

В блоке ФГ541М установлена также зондовая детекторная головка, с входа которой поступает сигнал функционального контроля. Последовательно с диодом Д405Б установлены резисторы R1, R4, R5, R6. Резистор R6 установлен для термокомпенсации при измерении окружающей температуры.

На внешнюю поверхность блока выведен разъем Ш1 для соединения блока со схемой функционального контроля и индикаторным прибором блока. Индикаторный прибор блока является миллиамперметр М1690А, установленный на шкафе ФГ56У. Цена деления прибора: 0,02 мА, равна 60Вт.

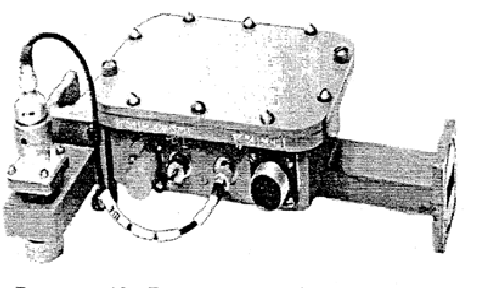

Внешний вид блока ФГ541М показана на рисунке1.

Внешний вид блока ФГ541М

Детекторная головка (субблок ФГ542-2)

Субблок ФГ542-2 предназначен для детектирования СВЧ колебаний с помощью полупроводникового диода.

Работа субблока характеризуется чувствительностью

η = Iвып/Рсвч

где Iвып - выпрямленный ток; Рсвч - мощность на входе детекторной головки.

Чувствительность субблока по току в рабочем диапазоне частот не менее 20 мкА/мВт.

Конструктивно субблок ФГ542-2 представляет собой отрезок волновода, внутри которого расположен полупроводниковый СВЧ детектор. Отрезок волновода снабжен устройством для крепления детектора, высокочастотным разъемом для подключения к индикатору, с одной стороны имеет фланец для соединения с волноводным трактом, с другой стороны закорочен. Настройка детекторной головки производится с помощью индуктивной диафрагмы.

2. Технические условия.

I. Технические требования

I.I. Общие требования

Блок ФГ541М должен удовлетворять всем пунктам общих технических условий ЫКО.005.105 ТУ, за исключением пунктов 2.1.15, 2.1.17, 2.2.4, 2.3.7, 2,3,8, 2.4.1, 2.4.2,

Пункты 2.3.9, 2.3.10, 2.1.12 ОТУ не проверяются.

(метод испытаний п.3.1)

I.2. Общие требования

1.2.1. Блок ФГ541М должен обеспечивать измерение проходящей мощности в пределах 1,5…2,5 кВт в диапазоне частот А01…А02 с относительной погрешностью не более ±15% при КстU нагрузки не более 1,2.

Значение частот приведены в ЯБ2.000.102 Д1.

(метод испытаний п.3.2.1)

I.2.2 Блок ФГ541М должен выдавать напряжение

135мВ ±15% при мощности 1,5 кВт на нагрузке 100 Ом при КстU нагрузки не более1,2.

(метод испытаний п.3.2.2)

Настоящие технические условия (ТУ) распространяются на измеритель проходящей мощности –блок ФГ541М, предназначенный для измерения средней проходящей мощности, выдачи напряжения функционального контроля, и действуют совместно с общими техническими условиями (ОТУ)

ЫКО.005.105ТУ

Технические условия устанавливают требования к блоку, методы их проверки, и входят в состав конструкторских документов ЯБ2.060.202.

Настоящие ТУ являются обязательным руководством при изготовлении, испытаниях и приемке и предназначены для работников завода-изготовителя, ОТК и представителей заказчика.
