4.3 Визначення часу пуску електродвигуна
Пуск двигуна проводиться за схемою “зірка” з подальшим включенням її на “трикутник” в функції часу. Перемикання проводиться в області мінімального моменту, тому для перевірки можливості запуску двигуна, а потім і визначення часу пуску необхідно побудувати ще і механічну характеристику для схеми з’єднання обмоток у “зірку”. При цьому
М ~ U2 ;
U∆ = UY ;
ω,
Рисунок 4.1 – Механічна характеристика двигуна серії АИР132М2У2.
М∆ = ()2 МY = 3МY .
Визначаємо пусковий момент при схемі “зірка”
; (4.3)
Н·м .
При цьому повинна виконуватися умова
М′п Y=15,5 > Мтр=14,7 – двигун запрацює.
; (4.4)
Н·м .
Так як в області ωmin Мс = 18 Н·м, то двигун не розвине потрібної швидкості і опрокинеться. Вибираємо двигун на одну каталожну ступінь потужності більше:
АИР160S2У3 з наступними каталожними даними:
Ін = 28,5 А;
|
|
Для нього за формулою Клосса розраховуємо механічну характеристику з урахуванням, що пуск проводиться за схемою “зірка”, тому точки Мп, М′min для неї
;
;
;
;
;
;
;
.
Таблиця 4.2 – Дані для побудови механічної характеристики робочої машини, електродвигуна, кривої Мдин.
S, в.о. |
0 |
0,03 |
0,1 |
0,15 |
0,16 |
0,17 |
0,175 |
0,2 |
0,8 |
1 |
0,8 |
1 |
ω, рад/с |
314 |
305 |
283 |
267 |
264 |
261 |
259 |
251 |
63 |
0 |
63 |
0 |
М, Н·м |
0 |
49 |
116 |
131 |
132 |
132,2 |
132,2 |
131 |
83 |
88,2 |
27,8 |
29,4 |
М´, Н·м |
0 |
40 |
94 |
106 |
107 |
107,1 |
107 |
106 |
67,5 |
71,4 |
22,5 |
23,8 |

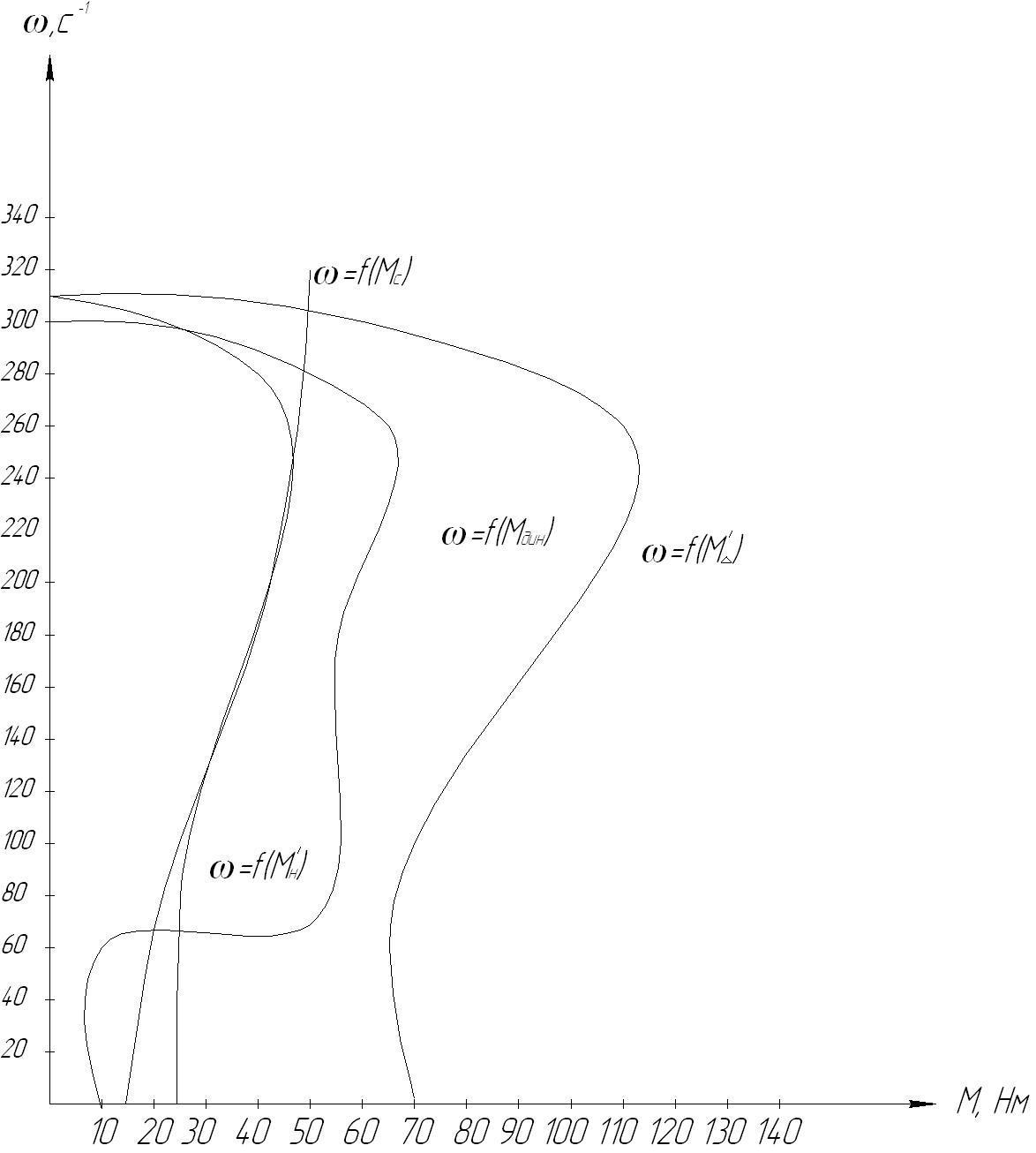

Рисунок 4.2 – Механічна характеристика робочої машини, електро-двигуна, крива динамічного моменту.
Визначення часу пуску необхідно зробити графоаналітичним способом. Для цього необхідно на одному графіку сполучити механічну характеристику електродвигуна і робочої машини і побудувати криву динамічного моменту, як різницю між моментом електродвигуна при зниженій напрузі і робочої машини. Крива динамічного моменту розбивається на 10-15 ділянок і тривалість пуску на ділянці визначається за виразом
, (4.5)
де – середнє значення динамічного моменту на і-тій ділянці, Н·м;
– значення кутової швидкості електродвигуна на і-тій ділянці, рад/с.
Тривалість пуску буде дорівнювати сумі значень часу розбігу на всіх ділянках
(4.6)
Усі розрахунки для визначення часу пуску електроприводу зводимо до таблиці 4.3.
Таблиця 4.2 – Розрахункові данні для визначення часу пуску електроприводу
ωі, рад/с |
20 |
40 |
60 |
80 |
100 |
120 |
140 |
160 |
180 |
200 |
220 |
240 |
260 |
280 |
300 |
302 |
Δωі, рад/с |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
2 |
Мдін, Н·м |
9 |
8 |
8 |
30 |
52 |
53 |
53 |
54 |
56 |
58 |
59 |
61 |
64,5 |
65 |
37 |
4 |
Δtі, с |
17,4 |
19,5 |
19,5 |
5,2 |
3 |
2,95 |
2,95 |
2,9 |
2,8 |
2,7 |
2,65 |
2,56 |
2,43 |
2,41 |
4,23 |
3,9 |
tпi, с |
1,74 |
3,69 |
5,65 |
6,17 |
6,47 |
6,77 |
7,06 |
7,35 |
7,63 |
7,9 |
8,17 |
8,47 |
8,67 |
8,91 |
9,33 |
9,72 |
За даними проведених розрахунків будуємо залежність (рис.4.3).
Час гальмування
,
де Мс – момент опору, Н·м.
.

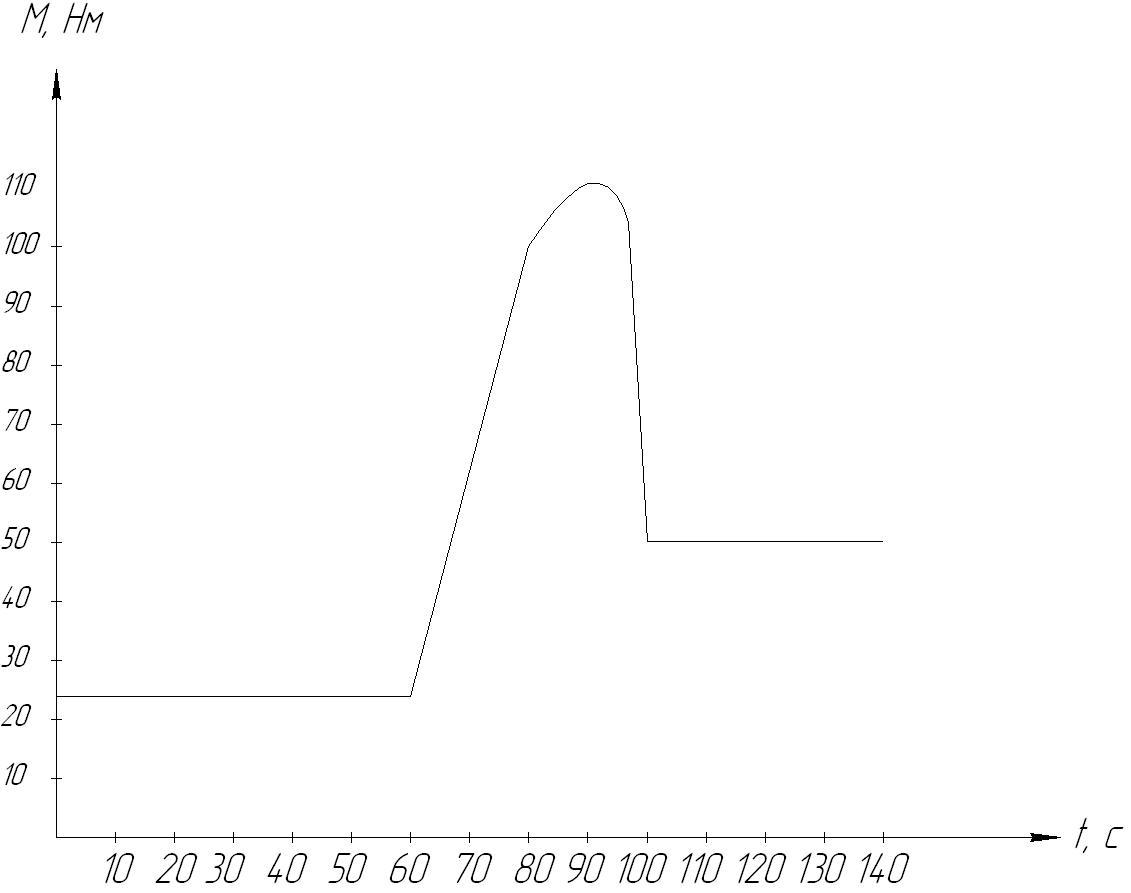

Рисунок 4.3 – Навантажувальна діаграма двигуна на період пуску.
