2.2 Определение количества длин волн, выбор оборудования wdm
Построим матрицу межузловых нагрузок для кольца WDM (табл. 2.1)
Таблица 2.1 – Матрица межузловых нагрузок
СЦ |
СУВ-1 |
СУВ-2 |
СУВ-3 |
СУВ-4 |
СУВ-5 |
СУВ-6 |
СУВ-7 |
СУП-8 |
Всего |
|
СУВ-1 |
- |
|
|
|
|
|
|
STM-4 E 10G |
2 ОК |
|
СУВ-2 |
|
- |
|
|
|
|
|
STM-4 E 10G |
2 ОК |
|
СУВ-3 |
|
|
- |
E 10G |
|
|
E 10G |
STM-4 E 10G |
4 ОК |
|
СУВ-4 |
|
|
|
- |
|
|
|
STM-4 E 10G |
2 ОК |
|
СУВ-5 |
|
|
|
|
- |
STM-4 |
|
STM-4 E 10G |
3 ОК |
|
СУВ-6 |
|
|
|
|
|
- |
|
STM-4 E 10G |
2 ОК |
|
СУВ-7 |
|
|
|
|
|
|
- |
STM-4 E 10G |
2 ОК |
|
СУП-8 |
|
|
|
|
|
|
|
- |
- |
|
Существ. Нагр. |
|
STM-4 |
||||||||
Всего ОК |
|
18 ОК |

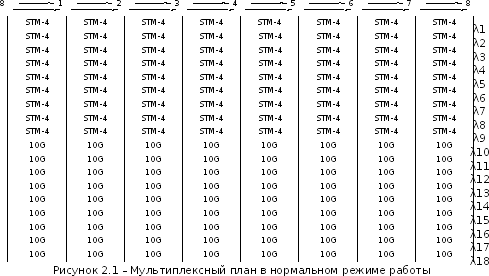

В данном курсовом проекте используем следующий метод защиты - SNCP. Мультиплексный план в нормальном режиме работы изображен на рис.2.1.
Для определения необходимого оборудования и типа WDM определим требуемую ширину полосы частот каждого ОК с учетом использования технологий SDH и Ethernet. Для расчета выбирается наибольшая необходимая скорость (наихудший случай), т.е. в нашем случае это Ethernet 10G.
При мультиплексировании информационный сигнал подвергается линейному блочному кодированию mBnB, где m – количество входных информационных символов в блоке, n – количество выходных символов с учётом служебной информации. При этом скорость закодированного сигнала увеличивается.
(2.1)
Коэффициент n/m не учитывается в том случае, когда максимальной среди всех является скорость Ethernet. Поэтому скорость равна:
Ширина полосы частот, отводимая под один ОК, рассчитывается по формуле (2.2).
(2.2)
где - спектр модулированного по интенсивности колебания;
- увеличение полосы частот за счет конечной величины линии излучения;
- расширение спектра за счет температурного изменения параметров оптического излучения;
и показывают нестабильность несущего колебания.
Спектр модулированного по интенсивности колебания рассчитывается по формуле (2.3).
(2.3)
где – число, которое определяется типом линейного кода (для Ethernet =2);
=2 – выбираемое число спектральных лепестков.
Рассчитаем ширину полосы частот, отводимую под один ОК по формулам (2.2) и (2.3).
Согласно полученным результатам выбираем оборудование фирмы Alcatel обеспечивающее 32 ОК в диапазоне длин волн 1530-1560 нм при расстоянии между соседними ОК 100 ГГц (0,8 нм). Т.о. образом в кольце мы будем использовать технологию DWDM.
