3.8 Термометры сопротивления.

Измерение температуры термосопротивлениями основано на свойстве проводников и полупроводников изменять свое электрическое сопротивление при изменении температуры. Свойство это характеризуется температурным коэффициентом сопротивления (ТКС), величина которого определяется уравнением

α = (R₁₀₀ –R₀)/R₀*100 , 1/град

Величина α показывает, во сколько раз увеличивается сопротивление проводника при повышении его температуры на один градус.

Для большинства чистых металлов коэффициент положителен и приблизительно равен для железа – 0,004 1/град; для никеля - 0,0064 1/град; Некоторые сплавы имеют очень маленький ТКС манганин 0, 6*10^-5 1/град (сплав медь+никель+марганец)

Вид функции R = f(t) зависит от природы материала. Для изготовления чувствительных элементов серийных термосопротивлений применяются чистые металлы, к которым предъявляются следующие требования:

а) металл не должен окисляться или вступать в химические реакции с измеряемой средой;

б) температурный коэффициент электрического сопротивления металла  должен быть достаточно большим и неизменным;

в) функция R = f(t) должна быть однозначна.

Наиболее полно указанным требованиям отвечают: платина, медь, никель, железо и др.

Основной недостаток термосопротивлений: большая инерционность (до 10 мин.).

Для измерения температуры наиболее часто применяются термосопротивления типов ТСП (платиновые) и ТСМ (медные).

Методы измерения сопротивления (СРС):

1. Схема логометра

2. Схема уравновешенного моста

3. Трёхпроводная схема

4. Схема автоматического уравновешенного моста

5. Схема неуравновешенного моста.

Полупроводниковые терморезисторы (термисторы), по сравнению с металлическими, обладают более высокой чувствительностью.

Они имеют отрицательный температурный коэффициент сопротивления. Полупроводниковые терморезисторы при весьма малых размерах имеют высокие значения сопротивления (до 1 МОм). Для измерения температуры наиболее распространены полупроводниковые терморезисторы типов КМТ (смесь окислов кобальта и марганца) и ММТ (смесь окислов меди и

марганца).

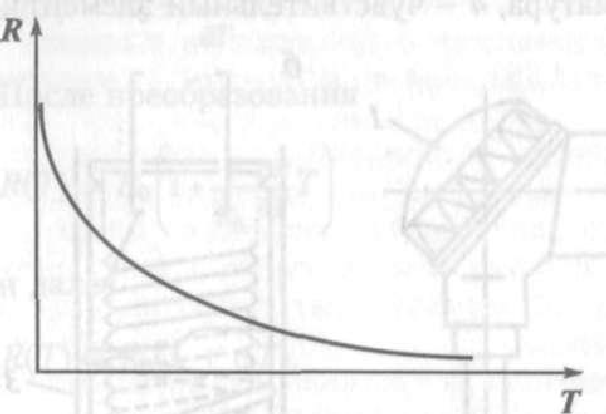

Термисторы имеют нелинейную градуировочную характеристику, которая описывается следующей формулой

К = A * e^B/T

Где T – абсолютная температура; А- коэффициент, имеющий размерность сопротивления; В – коэффициент, имеющий размерность температуры.

Серьёзным недостатком термисторов, не позволяющим с достаточной точностью нормировать их характеристики при серийном производстве, является плохая воспроизводимость характеристик (значительное отличие характеристик одного экземпляра от другого).

Полупроводниковые датчики температуры обладают высокой стабильностью характеристик во времени и применяются для измерения температур в диапазоне от -100 до 200 °С.

Чаще всего в качестве полупроводника используются окислы металлов: железа Fe, хрома Сг, марганца Мп, кобальта Со и никеля Ni.

Пирометр

Пирометр — прибор для бесконтактного измерения температуры тел. Принцип действия основан на измерении мощности теплового излучения объекта измерения преимущественно в диапазонах инфракрасного излучения и видимого света.

Пирометры применяют для дистанционного определения температуры объектов в промышленности, быту, сфере ЖКХ, на предприятиях, где большое значение приобретает контроль температур на различных технологических этапах производства (сталелитейная промышленность, нефтеперерабатывающая отрасль). Пирометры могут выступать в роли средства безопасного дистанционного измерения температур раскаленных объектов, что делает их незаменимыми для обеспечения должного контроля в случаях, когда физическое взаимодействие с контролируемым объектом невозможно из-за высоких температур. Их можно применять в качестве теплолокаторов (усовершенствованные модели), для определения областей критических температур в различных производственных сферах.

классификация

Пирометры можно разделить по нескольким основным признакам:

• Яркостные. Позволяют визуально определять, как правило, без использования специальных устройств, температуру нагретоготела, путем сравнения его цвета с цветом эталонной нити.

• Радиационные. Оценивают температуру посредством пересчитанного показателя мощности теплового излучения. Если пирометр измеряет в широкой полосе спектрального излучения, то такой пирометр называют пирометром полного излучения.

• Цветовые (другие названия: мультиспектральные, спектрального отношения) — позволяют делать вывод о температуре объекта, основываясь на результатах сравнения его теплового излучения в различных спектрах.

Температурный диапазон

• Низкотемпературные. Обладают способностью показывать температуры объектов, обладающих даже отрицательными значениями этого параметра.

• Высокотемпературные. Оценивают лишь температуру сильно нагретых тел, когда определение «на глаз» не представляется возможным. Обычно имеют сильное смещение в пользу «верхнего» предела измерения.

Исполнение

• Переносные. Удобны в эксплуатации в условиях, когда необходима высокая точность измерений, в совокупности с хорошими подвижными свойствами, например для оценки температуры труднодоступных участков трубопроводов. Обычно снабжены небольшим дисплеем, отображающим графическую или текстово-цифровую информацию.

• Стационарные. Предназначены для более точной оценки температуры объектов. Используются в основном в крупной промышленности, для непрерывного контроля технологического процесса производства расплавов металлов и пластиков.
