4. Состовление блок-схемы подстанции. Составление схемы подстанции с распределением отходящих линий по секциям и трансформаторам.

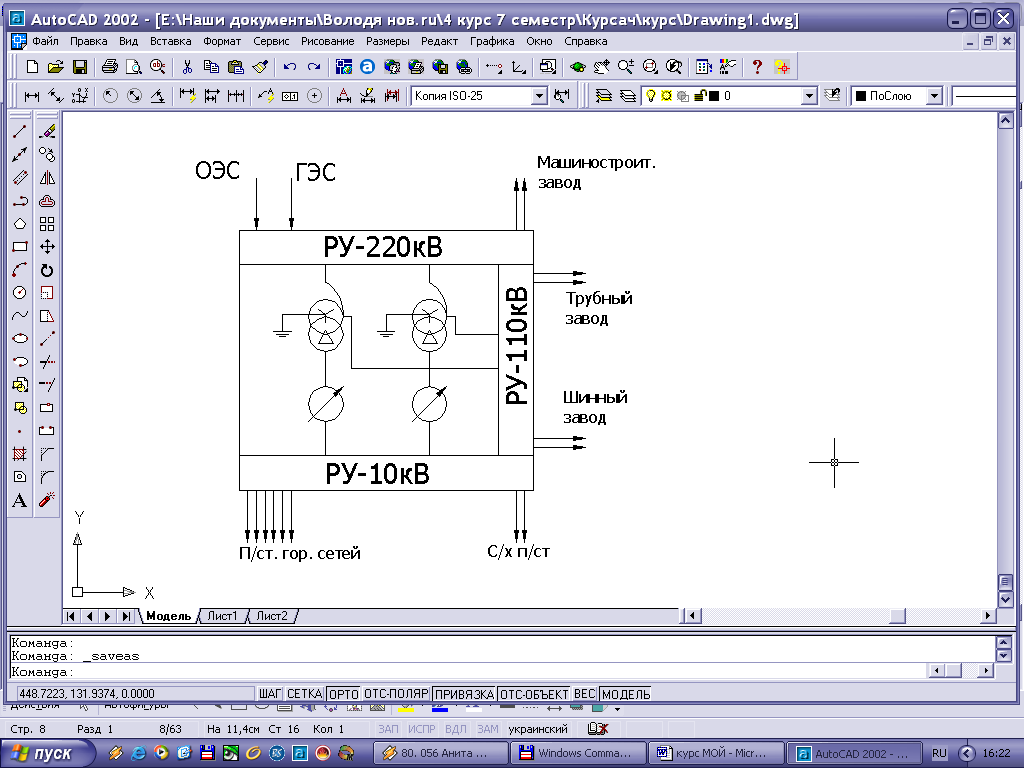

Рис.1.1. Блок- схемы подстанции №2.
Выбор схемы подстанции является определяющим при проектировании электрической части подстанции, так как она определяет полный состав элементов и связей между ними. Можно также выделить основные требования к схемам:
- надежность электроснабжения потребителей;
- приспособленность к проведению ремонтных работ;
- оперативная гибкость электрической схемы;
- экономическая целесообразность.
Основными критериями выбора схем из номенклатуры типовых схем являются следующие:
- Тип подстанции;
- Количество присоединений в РУ каждого напряжения;
- Класс напряжения.
Проектируемая подстанция является распределительной.
В РУ высокого 220кВ и среднего напряжения 110 кВ выберем схему: «Одна рабочая, секционированная выключателем и обходная система шин».
В РУ-10кВ низшего напряжения подстанции выбираем одиночную, секционированную выключателем систему шин. В нормальном режиме секции работают раздельно. Секционированный выключатель срабатывает автоматически при авариях на одном из трансформаторов, чтобы не нарушать электроснабжение потребителей. Для этого выключатели снабжают устройствами автоматического включения резервного питания (АВР).
Так как позволяют климатические условия и нет ограничения площади для размещения подстанции принимаем открытое РУ на напряжение 220 кВ и 110 кВ. Обслуживание подстанции осуществляется постоянно дежурящей бригадой. В РУ-10кВ принимаем ячейки КРУ-10кВ.
.

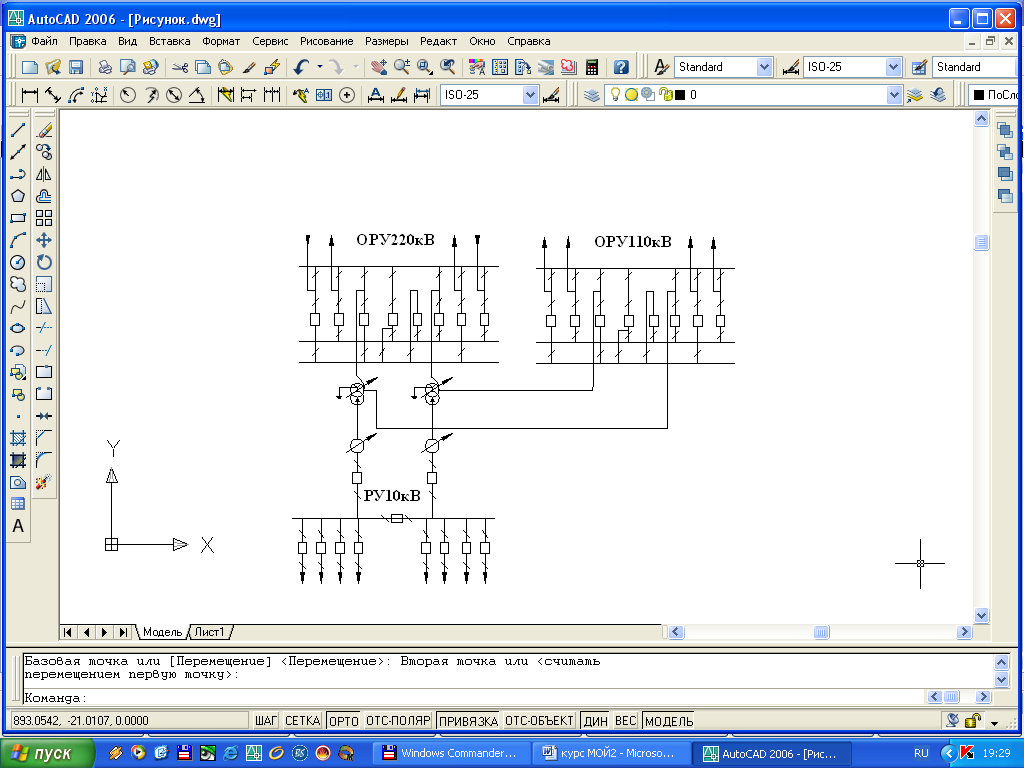

Рис.3.2. Схема подстанции с распределением отходящих линий по секциям и трансформаторам
Так же схема распредустройств и распределений отходящих линий по секциям изображены на чертеже.
5. Расчет токов короткого замыкания
Расчет токов короткого замыкания производится для выбора аппаратов, проводов, шин и кабелей. Поэтому расчетным является наиболее тяжелый эксплуатационный режим (форсированный). Для выбора аппаратов и проводников в качестве расчетных точек КЗ принимаются: сборные шины ВН или выводы трансформаторов со стороны ВН, сборные шины СН и НН.
5.1 Сверхпереходный ток к.З и ударный ток к.З.
Расчетные значения сверхпереходного тока короткого замыкания и ударного тока к.з. берем из курсового проекта по курсу «Переходные процессы в электрических системах» (Таблица 5.1).
Таблица 5.1 Сводная таблица результатов для 3-х фазного КЗ
|
Сверхпереходный ток к.з. I”к , кA |
Ударный ток к.з. Iуд, кА
|
Точка к.з. К1 на ВН |
5,535 |
11,601 |
Точка к.з. К2 на СН |
2,529 |
6,305 |
Точка к.з. К3 на НН |
9,185 |
23,914 |
