1.4 Планування зони (відділення)

Визначення площі надає змогу виконати планування зони (відділення), керуючись наступними положеннями щодо цієї роботи.

План зони виконують з двома суміжними зовнішніми стінами, розташованими під прямим кутом, обладнаними вікнами і воротами для в"їзду- виїзду автомобілів; плани відділень (цехів) передбачені з однієї зовнішньою стіною, обладнаною вікнами; інші стіни як зон, так і відділень переважно не мають вікон, слугують перегородкою між зоною (дільницею) проекту і сусідніми зонами (дільницями), обладнуються дверима. Форма зони (відділення) прямокутна (слід уникати квадратної форми). Масштаб вибирають з урахуванням того, щоб лист формату А1 (596 х 841) був заповнений. Широко використовують масштаби 1 : 25, 1 : 40 і 1 : 50. Якщо протяжність зовнішніх стін перевищує 12м, а перпендикулярних до них стін - 18м, то передбачають колони прямокутної форми (500 х 600, 500 х 500). Зони можуть не мати внутрішніх стін. Розміщення постів буде орієнтовно визначати внутрішні межі зони.

Обладнання зображають в зонах і дільницях у плані відповідно до його форми у тому самому масштабі, у якому зображають зону чи відділення. Частина обладнання, зокрема кран-балки, підйомники різного типу, зображають умовно. В табл. 1.5 наведено перелік умовних позначень деяких видів обладнання, його елементів, пристроїв тощо.

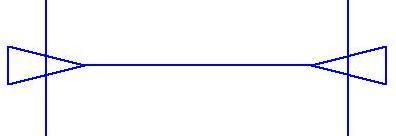

Таблиця 1.5

№з/п	Графічне зображення умовного позначення	Назва умовного позначення
1	2	3
		Автомобіле-місце з вказанням передньої частини автомобіля
		Дверка односту лкові
		Дверка двостулкові
		Ворота розпашні
		Віконні просвіти з одинарними рамами
		Кран однобалковий опорний
		Кран однобалковий підвісний
		Доріжка підкранова
		Монорейка (підвісна рейкова доріжка), монорейка з таллю та ін.
		Кран мостовий
		Кран консольний
		Підйомник гідравлічний дво- плунжерний
		Підйомник електромеханічний
		Підйомник електромеханічний для легкового автомобіля
		3’єднувальна траншея входу в оглядову канаву
		Вхід до вузької прямоточної канави з тягнучим (штовхаю­чим) конвеєром
		Перегородка (у плані і розрізі)
		Перегородка збірна щитова у плані
		Перегородка із склоблоків (у плані і розрізі)
		Умовні позначення відповідно працюючого та робочого місця
		Місця підведення відповідно холодної води, пари гарячої води, стисненого повітря та електроенергії.
		Умовні позначення відповідно місцевого вентиляційного відсосу, відсосу вихлопних газів, трапа, люка.
		Умовні позначення розеток змінного струму відповідно трифазного, однофазного, для освітлення до 36 В.
