Лабораторная работа №10 Основы математического пакета MathCad
Цель работы: получение навыков выполнения простейших математических операций и построения графиков в среде Mathsoft Engineering & Education MathCAD
Основные сведения
MathCAD - программное средство для выполнения разнообразных математических и технических расчетов, предоставляющее пользователю инструменты для работы с формулами, числами, графиками и текстами, снабженное простым в освоении графическим интерфейсом.
Основное отличие MathCAD от других программных средств состоит в том, что математические выражения на экране компьютера представлены точно в таком же виде, как в тетради или на доске.
С математическими выражениями можно выполнять разнообразные символьные или численные математические операции: вычислить значение, выполнить алгебраические преобразования, решить уравнения, продифференцировать, проинтегрировать, построить график и т. д. Можно снабдить вычисления текстовыми комментариями, иллюстрациями из других программных продуктов и получить полный отчет о проделанных вычислениях.
Окно приложения имеет стандартный вид для WINDOWS-приложений и позволяет выполнить набор стандартных операций работы с файлами и текстом. В дополнение к ним предусмотрена панель математических инструментов, содержащая кнопки математических операций.
Команды и выражения вводятся в позицию курсора. По умолчанию вводимая информация имеет математический характер, то есть участвует в расчетах. Для ввода комментариев, поясняющих вычисления, предусмотрен текстовый режим (SHIFT+"). Данная информация не рассматривается как выражения для расчета. Команды и выражения располагаются в отдельных областях. С ними возможно выполнять все стандартные операции редактирования и форматирования.
Важной особенностью MathCAD является строгая иерархичность при вводе информации. Необходимо учесть, что вначале происходит определение переменной, а затем ее использование в расчетном выражении, то есть должна соблюдаться жесткая последовательность вычислений.
1. Для выполнения простейших вычислений необходимо определить все имеющиеся переменные с помощью операции присваивания (:=) и ввести расчетное выражение. После знака равенства при установке режима автоматического расчета появится результат вычислений.
2. Для выполнения стандартных математических операция в среде MathCAD предусмотрены встроенные функции, вызываемые с помощью кнопки на панели инструментов. Для решения уравнений с помощью функции ROOT необходимо:
-
задаться начальным значением переменной;
-
определить функцию f(x) как разность левой и правой частей уравнения;
-
ввести выражение для расчета ROOT(f(x),x), где х - искомая переменная.
Для вычисления корней полинома с помощью функции POLYROOTS необходимо:
-
ввести коэффициенты полинома в виде вектора-столбца;
-
ввести выражение для расчета POLYROOTS(a), где а - вектор-столбец коэффициентов полинома.
Для решения систем алгебраических уравнений с помощью функции FIND необходимо:
-
задаться начальными значениями переменных;
-
после слова GIVEN ввести систему уравнений, используя логический знак равенства (CTRL+=);
-
ввести выражение для расчета find(x1,..xn), где х1..хn - искомые переменные.
3. Вызвать необходимое выражение при работе с интегралами возможно с помощью панели математических инструментов или комбинации клавиш. При этом, например, для вычисления определенного интеграла необходимо только ввести пределы и функцию интегрирования.
4. Все основные действия с матрицами представлены на панели математических инструментов. При этом необходимо:
-
ввести исходную матрицу;
-
с помощью кнопок панели математических инструментов задать требуемую операцию.
-
MathCAD предоставляет широкие возможности для графического отображения результатов расчета.
-
Для построения графика необходимо:
-
определить функцию, описав все в скобках все аргументы;
-
задать цикл изменения аргументов;
-
вызвать область построения графика требуемого вида (SHIFT+2 - для двумерного графика);
-
ввести выражение для построения (слева от оси ординат) и аргумент (под осью абсцисс).
Использование клавиатуры и основные функции, применяемые в среде MathCAD, приведены в приложении 6.
Задание 1. Выполнить перечисленные ниже математические операции.
1. Определите потери в линии и трансформаторе:
;
при
2. Решить уравнение cos(x)=x+0.2 при помощи функции ROOT.
3. Решить квадратное уравнение 0.05x2+1.4x -19720 = 0 при помощи функции POLYROOTS.
4. Вычислить значение интеграла:

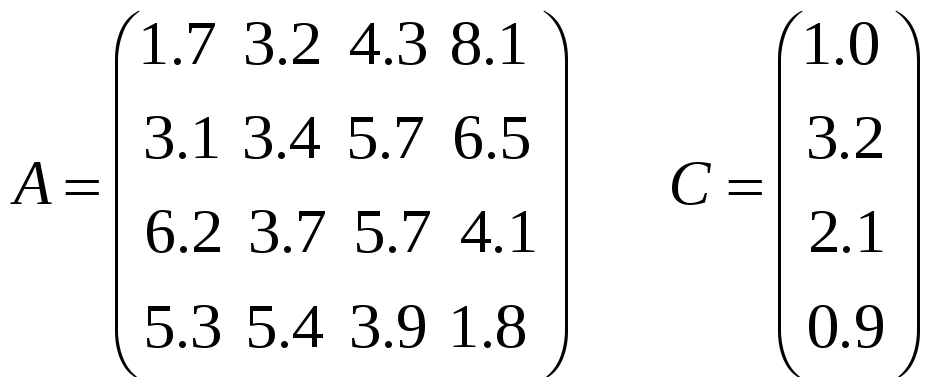

5. Ввести матрицы: А размерностью 4x4 и С размерностью 4x1:
-
Найти обратную матрицу А-1.
-
Найти транспонированные матрицы Ат, Ст.
-
Найти определитель матрицы А.
-
Решить систему уравнений:
1,7x1+3.2x2+4 3x3+8.1x4 =1.0
-3.1x1+3.4x2+2.5x3-6.5x4 =3.2
6.2x1+3.7x2+5 7x3-4.1x4 =2.1
5.3x1-5.4x2+3.9x3+1 8x4 =0.9
при помощи функции FIND.
-
Построить зависимости потерь в линии и трансформаторе от величины среднего тока на одном графике.
Задание 2. Для варианта, заданного преподавателем, решить уравнение, приведенное в приложении 5 для заданного значения х. Построить график функции на интервале [А,В]. Посмотреть реакцию MathCAD в случаях, когда нет решения.
Контрольные вопросы
-
Пояснить назначение среды MathCAD?
-
Что такое панель математических инструментов?
-
Что такое текстовый режим ввода информации?
-
Перечислить этапы решения уравнений с помощью функции ROOT?
-
Перечислить этапы решения системы уравнений с помощью функции FIND?
-
Перечислить этапы построения двумерного графика.
