Расчёт трапециидальной резьбы Tr36x6-7h/7e
Для заданной посадки резьбового соединения Tr36x6-7H/7e определить допуски и предельные отклонения диаметров болта и гайки, натяги(зазоры), допуск посадки по среднему диаметру. Построить схему расположения полей допусков.
Решение.
Расшифруем условное обозначение резьбового соединения Tr36x6-7H/7e.
Рис.3.11 Расшифровка условного обозначения резьбового соединения Tr36x6-7H/7e
1. Определим номинальные диаметры наружной и внутренней резьбы.
для d=32 и P=6 находим
D4=33мм, D2=d2=29мм, d3=25мм, D1=26мм.
2. Определим предельные отклонения диаметров резьбы:
2.1 Внутренняя резьба Tr36x6-7H. Составим следующую таблицу.
Номинальный диаметр резьбы, мм |
Шаг P, мм |
Поле допуска |
||||
7Н |
||||||
Диаметр резьбы |
||||||
D2 |
D1 |
D4 |
||||
Предельное отклонение, мкм |
||||||
ES |
EI |
ES |
EI |
EI |
||
Св. 22,4 до 45 |
6 |
+450 |
0 |
+550 |
0 |
0 |
По табл.3.19 находим нижнее предельное отклонение EI для диаметров D4, D2, D1. Для всех этих диаметров EI равно 0.
Для определения верхнего предельного отклонения определим допуски на диаметры D2, D1.
По табл. П.3.20 для Р = 6 мм и 4-й степени точности ITD1=500 мкм.
По табл. П.3.21 для номинального диаметра св.22.4 до 45 мм, куда попадает размер 32 мм, и 7-й степени точности ITD2=450 мкм.
Соответственно верхние предельные отклонения для этих диаметров будут равны:
2.2 Наружная резьба Tr36x6-7e. Составим следующую таблицу.
Номинальный диаметр резьбы, мм |
Шаг P, мм |
Поле допуска |
|||||
7Н |
|||||||
Диаметр резьбы |
|||||||
d2 |
d3 |
d |
|||||
Предельное отклонение, мкм |
|||||||
es |
ei |
es |
ei |
es |
ei |
||
Св. 22,4 до 45 |
6 |
-118 |
-453 |
0 |
-537 |
0 |
-375 |
По табл. П3.19 находим верхнее предельное отклонение es для диаметров d2, d3, и d.
Верхнее предельное отклонение для диаметров d3, и d равно нулю, т.е. es=0.
Для шага Р=6 мм, основного отклонения «е» верхнее предельное отклонение диаметра d2
es=-118.
Для определения нижних предельных отклонений диаметров d2, d3, и d определим допуски на эти диаметры.
По табл.П.3.20 для Р=6 и4-й степени точности ITd=375 мкм.
По табл.П.3.21 для номинальных диаметров св.22.4 до. 45 мм, куда попадает размер 32 мм, и 7-ойстепени точности ITd2=335 мкм.
По табл.П.3.22 для номинальных диаметров св.22.4 до. 45 мм, куда попадает размер 32 мм, основного отклонения «е» и 7-ой степени точности ITd3=537 мкм.
Соответственно нижние предельные отклонения для этих диаметров будут равны:
3. Определим предельные размеры диаметров резьбы.
3.1. Внутренняя резьба
3.1.1. Определим наименьший предельный размер среднего диаметра (D2min).
3.1.2. Определим наибольший предельный размер среднего диаметра (D2max).
3.1.3 Определим допуск среднего диаметра ITD2
3.1.4. Определим наименьший предельный размер внутреннего диаметра (D1min).
3.1.5 Определим наибольший предельный размер внутреннего диаметра (D1min)
3.1.6 Определим допуск внутреннего диаметра гайки
3.2. Наружная резьба.
3.2.1. Определим наименьший предельный размер среднего диаметра болта (d2min).
3.2.2 Определим наибольший предельный размер среднего диаметра болта (d2max).
3.2.3 Определим допуск среднего диаметра болта
3.2.4. Определим наименьший предельный размер наружного диаметра болта (d)
мм.
3.2.5. Определим наибольший предельный размер наружного диаметра болта (d)
3.2.6 Определим допуск наружного диаметра болта
3.2.7. Определим наименьший предельный размер диаметра болта (d3min)
3.2.8. Определим наибольший предельный размер диаметра болта (d3max)
3.2.9. Определим допуск наружного диаметра болта.
4. Определим допуск посадки по среднему диаметру.
4.1. Определим минимальный зазор
4.2. Определим максимальный зазор

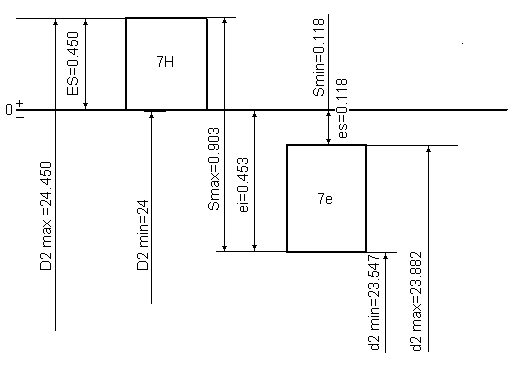

Схема расположения полей допусков по среднему диаметру резьбы.
