2 Склад проекту
1 На планах поверху і підвалу зазначити мережі внутрішнього водопроводу і каналізації, М 1:100.
2 Скласти розрахункову аксонометричну схему внутрішньої водопровідної мережі, б/м.
3 Розрахувати внутрішню водопровідну мережу холодного водопостачання і визначити потрібний напір на вводі водопроводу.
4 Скласти аксонометричну схему каналізаційного стояка, б/м.
5 На генплані житлового району запроектувати внутрішньоквартальну мережу каналізації, М 1:500, (1:1000).
6 Побудувати поздовжній профіль каналізаційної мережі (від будинку, що проектується до колодязя на міській каналізаційній мережі) М в 1:100,
М г 1:500 (1:1000).
Додаток Б
Вибір вихідних даних для проектування
Таблиця Б.1
|
Остання цифра шифру |
Номер варіанта плану будинку |
Кількість поверхів |
Гарантійний напір на вводі водопроводу |
Довжина вводу, м |
|
1 |
1 |
5 |
27 |
10 |
|
2 |
2 |
6 |
25 |
12 |
|
3 |
3 |
7 |
30 |
14 |
|
4 |
4 |
8 |
32 |
16 |
|
5 |
5 |
5 |
28 |
18 |
|
6 |
6 |
6 |
22 |
20 |
|
7 |
7 |
7 |
30 |
11 |
|
8 |
8 |
8 |
25 |
13 |
|
9 |
9 |
7 |
35 |
15 |
|
0 |
10 |
8 |
40 |
17 |
Таблиця Б.2
|
Передостання цифра шифру |
Номер варіанта плану кварталу |
Відмітка лотока міського каналізаційного колодязя |
|
1 |
1 |
7,20 |
|
2 |
2 |
37,90 |
|
3 |
3 |
12,10 |
|
4 |
4 |
29,40 |
|
5 |
5 |
20,15 |
|
6 |
6 |
50,25 |
|
7 |
7 |
40,10 |
|
8 |
8 |
17,00 |
|
9 |
9 |
10,35 |
|
0 |
10 |
77,85 |
Додаток Д

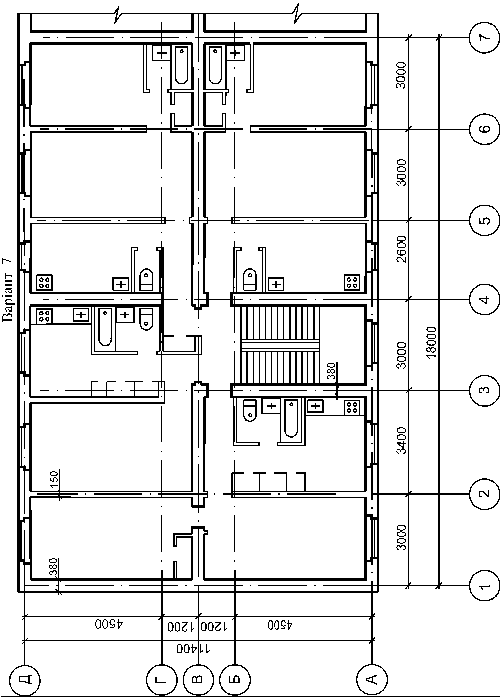

Рисунок Д1 – План типового поверху з мережами внутрішнього водопроводу і каналізації
Продовження Додатку Д
Рисунок Д2 – План підвалу з мережами внутрішнього водопроводу і каналізації
Продовження Додатку Д
Рисунок Д3 – Аксонометрична схема внутрішнього водопроводу
Продовження Додатку Д
Рисунок Д4 – Аксонометрична схема внутрішньої каналізації
Продовження Додатку Д
Рисунок Д5 – Генплан житлового району
Продовження Додатку Д
Рисунок Д6 – Поздовжній профіль внутрішньо квартальної
каналізаційної мережі
Додаток Е
