5.5. Стрелки

Размерные линии, упирающиеся в выносные, осевые, контурные ограничивают стрелками. Форма стрелки представляет определенную геометрическую фигуру, имеющую заданные параметры.

Эти параметры сохраняются на всем чертеже, выбранного формата. (Величина стрелок должна быть одинаковой на всем листе)

Если невозможно разместить стрелки на концах размерной линии, то их размещают с наружной стороны выносных.

При недостатке места на размерной линии, стрелки можно заменить засечками (под углом 45° к размерной линии), или точками. Допускается прерывать контурную или выносную линию, ограничивающую место положения стрелки.

5.6. Размерные числа

Надписанные числа, показывающие размеры над размерными линиями называются размерными числами. Существует способ нанесения размерных чисел на чертеже, который помогает определить величину измеряемого отрезка. Он позволяет провести прямую линию без разрыва и надписать число над ней. Размерные числа не следует разделять или пересекать какими бы то ни было линиями чертежа.

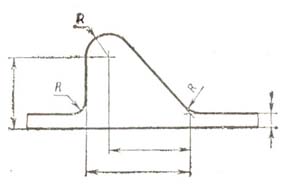

Цифры размерных чисел при различных наклонах размерных линий следует располагать как показано на рисунке, избегая проведения размерных линий в пределах углов 30° и числа выносятся на полку линии-выноски горизонтально.

Размерное число наносят ближе к середине.

При отсутствии дополнительных изображений (проекций) определяющих форму предмета перед размерным числом наносят знак ((квадрат), если стороны элемента детали плоские грани. Знак ((диаметр), если элемент состоит из тел вращения, знак R (радиус) при скругленных углах (сопряжениях).

5.7. Классификация размеров

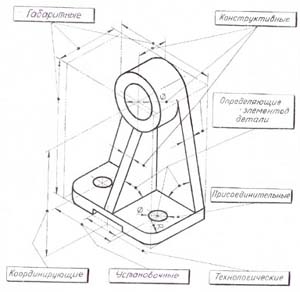

Для обеспечения чтения размеров, указываемых на чертежах, их можно разбить с точки зрения определения величины и увязки элементов на семь групп размеров: габаритные, конструктивные, координирующие, технологические, определяющие форму детали, установочные и присоединительные.

Все эти размеры мы подробнее будем рассматривать при изучении сборочных чертежей. В настоящее время - нам нужны габаритные и определяющие форму.

Габаритные размеры - наибольшие размеры детали по ширине, высоте, длине. В основном эти размеры используются для выбора заготовки детали, контроля размеров в случае установке детали в устройство.

Размеры, определяющие форму - определяют линейные, угловые, скругления, гибочные, характеризующие форму элементов детали.

5.8. Способы нанесения размеров

Установлено два способа нанесения размеров: координатный и цепной.

Координатный - нанесение размеров от одной стороны (основной базы) или лесенкой, при этом способе размеры дают четкое построение предмета, где погрешности в размерах не накапливаются.

Цепной - нанесение размеров цепочкой (один за другим), но этот способ исключает один размер (части детали, неподверженный обработке) и здесь нужен справочный размер.

Расстояние между параллельными размерными линиями выбирают одну для всего чертежа от 6 до 10 мм.

Толщина плоской детали обозначается буквой s с последующим указанием размерного числа. Длина изделия обозначается малой буквой латинского алфавита - L (эль).

Иногда на чертежах наносят справочные размеры.

Справочными - называют размеры ,не подвергающиеся контролю. На чертеже они отличаются знаком *. Над основной надписью делают запись:

*- размер для справок.

Закрепление

Для закрепления нового материала необходимо обсудить следующие вопросы:

1) На основании чего можно судить о величине детали? (размеры).

2) В каких единицах измерения выражают размеры на чертежах? (в мм, градусах, минутах, секундах).

3) Какое расстояние оставляют между контуром изображения и размерными линиями? (от 6 до 10 мм).

4) На сколько мм должны выступать выносные линии за концы стрелок? (от 2 до 5 мм).

5) Какие размеры называются габаритными? (наибольшие размеры предмета по длине, высоте, ширине).

6) Какими знаками обозначаются длина, толщина, квадрат, радиус, диаметр, размер для справок -

L

S

"

R

(

*

Графическая работа

Практическая работа

Навык нанесение размеров должен быть отработан на уроке. Для этого необходимо выполнить задание.

Цель практической работы: освоение техники нанесения размеров на чертеже, предусмотренных ЕСКД.

Расположите формат А4 вертикально. Начинайте работу с определения листа расположения на поле чертежа. Нанесите осевые и центровые линии (штрих пунктирные). Именно от них ведите все построения, которые следуют проводить сплошной тонкой линией. Обведите изображение детали сплошной основной линией. Нанесите размеры как показано на образце.

Алгоритм выполнения задания в среде проектирования "Компас-школьник"

Практическая работа: "Нанесение размеров"

Алгоритм выполнения задания

Для выполнения данного задания необходимо соблюдая определенную очередность проставить на предлагаемом чертеже установленные размеры.
