23. Пример выполнения парапетного и фундаментного узлов

Методические указания: Вертикальная привязка здания к участку местности выполняется по следующему правилу:

1. Если точка лежит на горизонтали, то ее отметка равна отметке этой горизонтали.

2. Если точка лежит между горизонталями, то надо провести через эту точку линию, перпендикулярную к соседним горизонталям и измерить длину отрезка m в мм (расстояние от младшей горизонтали до точки) и расстояние d в мм между горизонталями с помощью линейки.

Таблица 9

Экспликация зданий и сооружений

№ по генпла-ну	Наименование зданий и соорружений	Коорд. угла квадрата строит. сетки	Примечание
1	Механо-сборочный цех		проект
2	Блок вспомогательных цехов		сущ
3	Кузнечно-заготовительный цех		сущ
4	Склад сырья		сущ
5	Энергоблок		сущ

3. Вычисление черных отметок углов здания производится по формуле:

m ∙ h

H _А = H _мл.гор. + ---------- ; где m – расстояние от младшей

d горизонтали,

d – расстояние между

горизонталями,

h – высота сечения рельефа.

4. Вычисленные черные отметки углов здания проставляются на чертеже под выносными полками, проведенными из углов здания (см. рис. 21).

5. Вычисляем проектную (красную) отметку планируемой горизонтальной площадки, она равна сумме черных отметок, деленной на 4:

∑ H _чер

H _пр = -----------,

4

Для здания АВСD

H _А + H _В + H _С + H _D 120,53+ 121,27 + 121,71 + 121,00 484,51

H _пр. = ---------------------------------- = ----------------------------------------------- = --------- ,

4 4 4

H _пр = 121,13 м.

5. Вычисленную проектную отметку проставляют над выносными полками.

6. Вычисляем абсолютную отметку пола первого этажа

H _абс. = H _пр. + h_цок , где H _пр. – проектная отметка спланированной

поверхности,

h_цок – высота цоколя, определяемая от пола

первого этажа до спланированной

поверхности, h_{цок .} = 0,150 м (для

промышленного здания)

Для здания АВСD

H _абс. = 121,13 + 0,15 = 121,28 м.

8. Абсолютная отметку пола первого этажа проставляется в прямоугольнике в середине проектируемого здания.

5. У К А З А Н И Я П О В Ы П О Л Н Е Н И Ю

П О Я С Н И Т Е Л Ь Н О Й З А П И С К И

Пояснительная записка должна быть написана от руки черными чернилами чертежным шрифтом, или отпечатана на пишущей машинке, или компьютере на одной стороне листа формата А4.

На обложке пояснительной записки указываются название курсового проекта и выбранная тема; специальность и группа; фамилия, инициалы студента; фамилия, инициалы преподавателя; год выполнения работы основным чертежным шрифтом.

Пояснительная записка составляется параллельно с выполнением графической части проекта.

Материал следует излагать кратко, компактно. Объем пояснительной записки не должен превышать установленного в задании.

В записке следует заполнить таблицы

Спецификации сборных железобетонных элементов – Форма 1(см. Приложение 1).

Порядок расположения листов такой:

- титульный лист

- задание

- содержание

- введение

- текст записки

- используемая литература.

На всех листах пояснительной записки выполняется рамка и штамп для текстовых документов.

Листы до «содержания» не нумеруются, счет листов начинается с него и проставляется в основных надписях.

Образец пояснительной записки и ее состав прилагаются.

Рис. 24. Пример оформления генплана с простановкой отметок

6. П Р И Л О Ж Е Н И Я

Приложение 1 Таблицы спецификаций

Спецификация сборных железобетонных элементов Форма 1

Пози- ция	Обозначение	Наименование	Кол- Во	Мас- са ед кг	Примеча- ние
15	60	65	10	15	20

Экспликация зданий и сооружений Форма 2

№ по ген - плану	Наименование здания (сооружения)	Координаты угла квадрата строительной сетки	Примечание
15	100	30	40

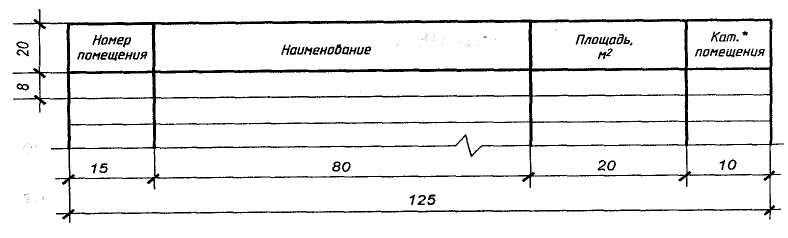

Экспликация зданий и сооружений Форма 3

Приложение 2
