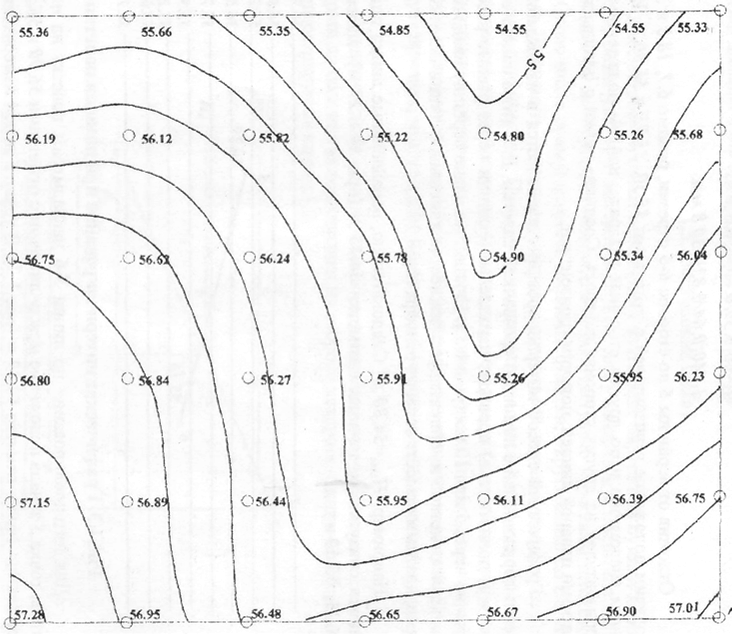

Топографический план строительной площадки

1:500

сплошные горизонтали проведенные через 0.25 м

Контрольные вопросы.

1. Каким способом может быть осуществлено нивелирование поверхности?

2. В каких случаях целесообразно нивелировать поверхность по квадратам?

3. Как на местности получить вершины квадратов? Как они закрепляются? Где и как записывают на местности их номера?

4 От каких условий зависят размеры сторон квадрата?

5.В каких случаях производится нивелирование поверхности с установкой ин­струмента по середине квадратов? Во всех ли смежных квадратах в этом случае необходимо устанавливать инструмент?

6. Как снимается ситуация при нивелировании поверхности по квадратам?

7. Как определяется плановое и высотное положение характерных по высоте точек, расположенных внутри квадратов?

8. Как производится контроль отсчетов по рейкам на парных связующих точ­ках?

9 Как можно вычислить горизонт инструмента?

10. Почему отметки связующих точек, вычисленные со смежных горизонтов инструмента, в общем случае не будут совпадать? Какую величину расхож­дений можно допускать?

11 Как построить сетку квадратов на бумаге? Как осуществить ее контроль?

12. В каких случаях интерполирование горизонталей может быть выполнено по двум диагоналям квадрата?

13. Как наносится на план ситуация в рассматриваемом здесь примере топо­графической съемки?

14. Что такое горизонталь?

15. Что называется высотой сечения рельефа?

16. Какие формы рельефа Вы знаете?

Часть II Вертикальная планировка

2.1. Задачи вертикальной планировки

Проект вертикальной планировки решает задачи преобразования сущест­вующей топографической поверхности с целью приспособления ее к застройке, благоустройству, ииженерно-транспортным нуждам и поверхностному отводу вод. Вертикальная планировка обеспечивает высотное решение площадей, улиц, проездов; размещение зданий, сооружений и подземных коммуникаций, воз­можность стока ливневых вод и канализации.

Основным документом проекта является схема планировки, составленная на всю территорию города в масштабе 1:5000 или 1:2000. Утвержденная схема вертикальной планировки является обязательной для всех ведомств и учрежде­ний, выполняющих застройку городской территории. На основе схемы состав­ляют рабочий проект вертикальной планировки внутриквартальных территорий, улиц и проездов в масштабе 1:500—1:1000.

Основными условиями и требованиями, предъявляемыми к проекту пла­нировки, являются:

—надежный сбор и отвод поверхностных вод с территории квартала на приле­гающие уличные проезда или в специальную водосточную сеть;

—по возможности минимальный объем земляных работ;

—максимальная сохранность природной среды.

2.2. Методика проектирования двухскатной плоскости

Преобразование существующего рельефа внутриквартальных территорий может быть выполнено самыми различными оформляющими поверхностями. Простейшими из них являются плоскости - горизонтальные, односкатные и двухскатные. В зависимости от сложности рельефа его преобразование может выполнятся, как правила, набором сопрягающихся между собой плоскостей. При том часто ставится задача проектирования под условием баланса земляных работ. Эго означает, что при преобразовании рельефа объем грунта, полученного в результате срезки, должен быть равен объему грунта, необходимого для на­сыпки.

Рассмотрим методику проектирования двухскатной плоскости, т.к. проек­тирование односкатной е горизонтальной плоскостей является ее частными слу­чаями.

Проектирование осуществляют на топографическом плане по регулярной сетке квадратов, треугольников или других правильных геометрических фигур. Высоты вершин этих фигур определяют или по топографической карте, или из нивелирования на местности, как в рассматриваемой работе. Таким образом ис­ходными данными служат отметки вершин этих фигур.

Пусть необходимо запроектировать двухскатную плоскость в границах вершин квадратов 1-2-3-4-5-6-7-18-17-16-15-14-13-12-1. Будем рассматривать этот участок изолированно от другой площади плана. Проектирование выполня­ется в следующем порядке.

2.2.1. Находим отметку планировки этого участка по формуле

Н _ПЛ =(∑Н₁ + 2∑Н₂ + 3∑Н₃ + 4∑Н₄) / 4п

где индексы у И указывают на принадлежность данной вершины соответственно одному, двум, трем или четырем квадратам;

п- число квадратов

В рассматриваемом примере одному квадрату принадлежат вершины 1,6, 18 и 13. Двум квадратам принадлежат вершины 2, 3, 4, 5, 7,17,16,15,14 и 12. В нашем примере отсутствуют вершины, принадлежащие трем квадратам. Осталь­ные вершины 8, 9, 10 и 11 принадлежат четырем квадратам. Формула (2.1) есть ни что иное, как среднее весовое значение высоты Н_ПЛ, где 1, 2, 3,4 и являются весами отметок вершин квадратов.

Вычисления, выполненные по формуле (2.1) необходимо обязательно проконтролировать, так как ошибка в вычислении Н_ПЛ обнаружится толь­ко в самом конце работы,- при вычислении объема перемещаемого грунта.

Наиболее простым контролем является повторный счет, но по преобразо­ванной формуле

Н _ПЛ =∑Н₁ /4п+ ∑Н₂ /2п+ 3∑Н₃ /4п+4∑Н₄ / п (2.2)

Более эффективным контролем является вычисление средней отметки для каждого квадрата и затем

Н_ПЛ =∑Н_СР / п (2.3).

Полученную отметку планировки приписывают центру тяжести данной поверхности. Для такой простой фигуры, как в рассматриваемом примере, центр тяжести располагается на пересечении диагоналей. В данном случае он находит­ся на середине стороны 9-10. Эту точку отмечают на плане (ц.т.) и в знаменателе подписывают его высоту,

Для нахождения отметок планировки каждой вершины квадрата через центр тяжести проводят оси координат X и Y. Тогда планировочная отметка лю­бой вершины квадрата равна

Нi= Н_ЦТ + L_Xi_X + L_Yi_Y (2.4)

где Lx и Ly - расстояния до определяемой вершины квадрата по оси X и У от

центра тяжести;

i_x и i_у -уклоны по оси Х и Y соответственно.

Уклоны i_х и i_у назначаются из условий окружающей местности. В дан­ном случае задаются преподавателем.

Примем i_х =l% и i_у =2%. Уклон всегда имеет направление. На строитель­ных чертежах: направление отрицательного уклона показывают стрелкой (рис.2.1.). При вычислениях по формуле (2.4) лучше от процентов перейти к десятичной дроби, т.е. i_х = 0.01 и i_у =0.02,

Пусть требуется найти отметку планировки вершины /8, В этом случае Lx=50 м Ly=50 м. Имеем

Н _ПЛ.18=56.47+50(-0.01)+20(-0.02 )= 55.57м.

Отметка планировки вершины 1 будет равна

Н _ПЛ.1=56.47+50(0.01)+20(0.02 )= 57.37м

И так далее.

Если отрицательное направление уклона совпадает с направлением движе­ния от центра тяжести к искомой точке, то уклон берется со своим знаком. Если направления не совпадают, то с противоположным.

Вычисленные высоты подписываются над отметками вершин. Запомним, что на строительных чертежах всегда проектная отметка записана в чис­лителе, а отметка поверхности земли в знаменателе.
