Добавил:
Upload Опубликованный материал нарушает ваши авторские права? Сообщите нам.
Вуз: Предмет: Файл:
лаба2,3.docx
Скачиваний:
3
Добавлен:
20.11.2018
Размер:
2.54 Mб
Скачать

ЛАБ. 2 2.2.4 Определение пористости

Пористость материала П, %, характеризуется степенью заполнения его объема порами и вычисляется в процентах по формуле

(2.7)

где m – средняя плотность материала, г/см3;

 – истинная плотность материала, г/см3.

2.2.5 Определение насыпной плотности

Насыпная плотность – это масса единицы объема рыхлонасыпанных зернистых или волокнистых материалов.

Высушенный до постоянной массы материал высыпают с помощью стандартной воронки (рисунок 2.2) или лопатки в предварительно взвешенный мерный сосуд. Объем сосуда определяется в зависимости от наибольшего номинального размера испытываемого материала. Образовавшийся над верхом сосуда конус без уплотнения снимают вровень с краями металлической линейкой, после чего наполненный материалом сосуд взвешивают.

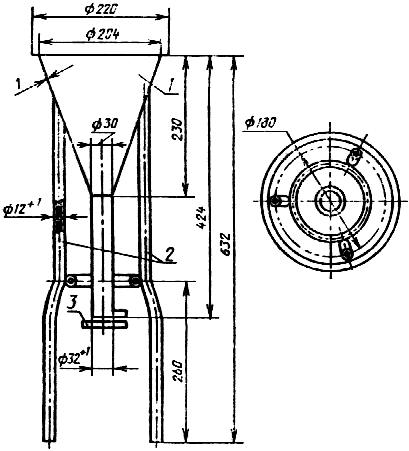

1 — воронка; 2 — опоры; 3  заслонка

Рисунок 2.2 – Стандартная воронка для пористого песка

Насыпную плотность н, кг/л, определяют по формуле

(5)

где m – масса мерного сосуда, кг;

m1 – масса мерного сосуда с испытываемым материалом, кг;

V – объем мерного сосуда, л.

Результаты записывают по форме таблицы 2.5

Таблица 2.5- Определение насыпной плотности

Показатели

Единицы измерения

Результаты опыта

Масса сосуда, m

кг

Масса сосуда с материалом, m1

кг

Масса материала

кг

Объем сосуда, V

л

Насыпная плотность материала, н

н103

кг/л

кг/м3


2.2.6 Определение пустотности

Пустотностью рыхло-зернистого материала называют отношение суммарного объема межзерновых пустот ко всему объему материала, вы­раженное в процентах.

(2.9)

Пустотность Vn ,определяют расчетным путем на основании предвари­тельно установленных значений по формуле

VП=(1-ρНm)∙100

где рн - насыпная плотность, кг/м3;

рт - средняя плотность того же материала, кг/м3.

2.7.7 Определение влажности

Влажность- это количество воды, содержащееся в данный момент времени в материале.

Влажность определяется высушиванием материала в сушильном шкафу при температуре (105±5) °С до постоянной массы (образцы из гипса и гипсобе­тона при температуре 60±5 °С).

В лаборатории используется ускоренный метод определения влажности на влагомере МХТИ. Навеску материала в количестве 20 г помещают на чашку прибора под инфракрасную лампу. Накал лампы отрегулирован таким образом, чтобы поверхность материала нагревалась до температуры 110 °С. По мере вы­сыхания навески материала стрелка прибора перемещается по шкале, указывая одновременно убыль в массе материала и относительную влажность. Сушка считается законченной, если стрелка весов в течение 6-7 минут будет находить­ся в одном и том же положении.

Влажность материала относительную Womн, %, и абсолютную Wабс , %, определяют по формулам:

Wотн=(m1-m2)/m1∙100 (2.10)

Wабc=(m1-m2)/m2∙100 (2.11)

где m1 - масса исходной навески, г; m2 - масса сухой навески, г.

Результаты записывают по форме таблицы 2.6. Таблица 2.6- Определение влажности

Показатели

Единицы измерения

Результаты опыта

Масса исходной навески, т1

г

Масса сухой навески, т2

г

Относительная влажность, Woтн

%

Абсолютная влажность, Wa6c

%

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]
