Контрольные вопросы
-
Каково назначение штангенинструментов?
-
Какие штангенинструменты Вы знаете?
-
Какие типы штангенциркулей Вы знаете? Какую цену деления они имеют?
-
Опишите конструкцию штангенциркуля и его принцип работы.
-
Что представляет собой шкала нониуса?
-
Как определяется цена деления нониуса?
Дата выполнения работы: «___» ___________200__ г.
______________________ _________________ ____________________
(Подпись студента)
(Подпись и ФИО преподавателя)
Дата защиты работы: «___» ___________200__ г.
______________________ _________________ ____________________
(Подпись студента)
(Подпись и ФИО преподавателя)
Результат защиты: _____________
Лабораторно-практическая работа № 3.
Микрометрические инструменты.
Измерение размеров пластины и измерение сечения провода микрометром
Цель работы: Приобретение навыков работы с микрометрическими инструментами. Измерение размеров пластины. Измерение сечения провода.
Измерительные инструменты: Микрометрические инструменты.
Задание: провести измерения размеров пластины микрометром и сделать вывод о параллельности ее сторон. Провести измерение сечения провода микрометром и сделать вывод об отклонении его размеров.
Микрометрические инструменты предназначены для абсолютных измерений наружных и внутренних размеров, высот уступов, глубин отверстий и пазов и т.д.
Принцип действия этих инструментов основан на использовании винтовой пары (винт—гайка) для преобразования вращательного движения микрометрического винта в поступательное. Основными частями микрометрических инструментов являются: корпус и стебель, внутри которого с одной стороны имеется микрометрическая резьба с шагом 0,5 мм, а с другой — гладкое цилиндрическое отверстие, обеспечивающее точное направление перемещения винта. Гладкий глубиномер представлен в соответствии с рисунком 5.1.
На винт установлен барабан, соединенный с трещоткой, обеспечивающей постоянное усилие измерения (для микрометрических нутромеров трещотка не устанавливается). Стопор служит для закрепления винта в нужном положении.
Отсчетное устройство микрометрических инструментов состоит из двух шкал: продольной и круговой. По продольной шкале отсчитывают целые миллиметры и 0,5 мм, по круговой шкале — десятые и сотые миллиметра.

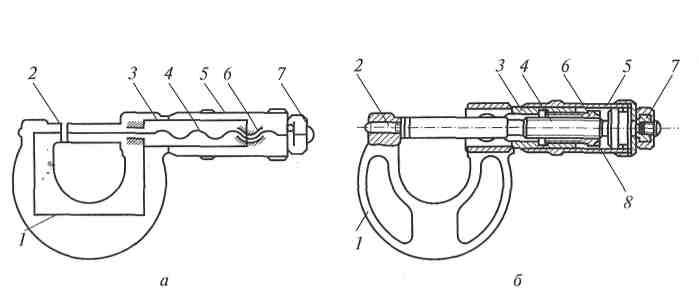

а — кинематическая схема; б — принципиальная схема; 1 — корпус;
2 — неподвижная пятка; 3 — стебель; 4 — микрометрический винт;
5 — барабан; б— гайка микрометрической пары; 7 — устройство стабилизации усилия измерений (трещотка); 8 — контргайка
Рисунок 5.1 - Гладкий микрометр
Гладкие микрометры типа МК (ГОСТ 6507-78) выпускаются с различными пределами измерения: от 0 до 300 мм с диапазоном показаний шкалы 25 мм, а также 300...400, 400... 500 и 500... 600 мм. Предельная погрешность микрометров зависит от верхних пределов измерения и может составлять от ±3 мкм для микрометров МК-25 до ± 50 мкм — для микрометров МК-500. Выпускаются микрометры с цифровым отсчетом всего результата измерения, представлены в соответствии с рисунком 5.2. Отсчетное устройство в таких микрометрах действует по механическому принципу.
1 — трещотка; 2 — барабан; 3 — стебель; 4 — траверса;
5 — подвижная пятка; 6 — гайка фиксации
Рисунок 5.2 - Микрометрический глубиномер
Микрометрический глубиномер предназначен для абсолютных измерений глубин отверстий, высот выступов и т. д. Он имеет стебель 3, закрепленный на траверсе 4, с помощью гайки фиксации 6. Одной измерительной поверхностью является нижняя плоскость траверсы 4, другой — плоскость микрометрического винта, соединенного с подвижной пяткой 5. Микровинт вращается трещоткой 1, соединенной с барабаном 2. В комплект микрометрического глубиномера входят установочные меры с плоскими измерительными торцами.
Микрометрический нутромер (ГОСТ 10—75) представлен в соответствии с рисунком 5.3.
1 — неподвижный наконечник; 2 — удлинитель; 3 — микрометрическая головка
Рисунок 5.3 - Микрометрический нутромер
Микрометрический нутромер предназначен для абсолютных измерений внутренних размеров. При измерении измерительные наконечники приводят в соприкосновение со стенками проверяемого отверстия. Микрометрические нутромеры не имеют трещоток, поэтому плотность соприкосновения определяется на ощупь. Установка нутромера на нуль выполняется либо по установочному кольцу, либо по блоку концевых мер с боковиками, устанавливаемых в струбцину.
Микрометрические нутромеры типа НМ выпускают с пределами измерений 50...75, 75... 175, 75...600, 150... 1250, 800...2500, 1250...4000, 2500...6000 и 4000... 10000 мм. При необходимости увеличения пределов измерений используются удлинители.
Основной характеристикой микрометра являются величина отсчета, которая определяется по следующей формуле
l = p∙n, (3)
где p – шаг резьбы микрометрического винта,
p = 0,5 мм;
n – число оборотов.
Результаты измерений пластины представлены в таблице 5.1.
Таблица 5.1
Сечение |
Номер измерения |
Действительный размер |
Средний размер |
А-А |
1 |
|
|
2 |
|
|
|
3 |
|
|
|
Б-Б |
1 |
|
|
2 |
|
|
|
3 |
|
|
|
С-С |
1 |
|
|
2 |
|
|
|
3 |
|
|
Заключение и выводы
На основании проведенных измерений сделать вывод о параллельности сторон пластины и отклонении размеров сечения провода.
