Результаты измерений при поверке нивелира н-3
№ 05654 способом 3
Таблица1.12
№ станции |
Отсчеты по рейкам |
h, мм |
hср, мм |
τ″ |
|
в точке А |
в точке В |
||||
|
1865 |
2983 |
-1118 |
-1116 |
d1=3000мм |
Ст. 1 |
6553 |
7668 |
-1115 |
|
d2=47000мм |
|
4688 |
4685 |
|
|
|
Ст.2 |
0855 |
1985 |
-1130 |
-1130 |
τ″=33″ |
|
5541 |
6670 |
-1129 |
|
|
|
4686 |
4685 |
|
|
|
В результате поверки установлено, что визирная ось не параллельна оси цилиндрического уровня (τ″> 10" ), а следовательно необходима юстировка нивелира. Так как нивелир находится на ст.2, то вычисляют отсчет по рейке в точке А, свободный от погрешности невыполнения главного геометрического условия, как
a20 = a2 + τ″d2 / ρ″. (1.21)
или 855+33″*47000 / 206265″ = 863мм.
Проконтролировать правильность вычисленного отсчета по рейке можно следующим образом. Вычисляют среднее превышение из результатов измерений на ст. 1 и 2 (-1123). Это превышение свободно от невыполнения главного геометрического условия и поэтому его можно принять в качестве эталонного.
Так как расстояние от нивелира до рейки в точке В значительно меньше, чем до рейки в точке А, то погрешностью ∆b2 можно пренебречь. Тогда сумма среднего превышения и отсчета по рейке в точке В даст отсчет по рейке в точке А, свободный от невыполнения главного геометрического условия (-1123 + 1985 =862мм), то есть подтвердили правильность вычисленного ранее отсчета.
Этот отсчет (863мм) устанавливают на рейке в точке А с помощью элевационного винта. Так как пузырек цилиндрического уровня уйдет из нуль-пункта, то его возвращают в нуль-пункт вертикальными исправительными винтами цилиндрического уровня.
Примечание. Прежде чем вращать вертикальные исправительные винты необходимо ослабить один из боковых исправительных винтов. После юстировки не забывайте подтянуть ослабляемый боковой винт.
Для контроля результатов юстировки необходимо полностью повторить поверку.
Результаты измерений при поверке нивелира н-3 № 05654 после юстировки
Таблица 1.13
№ станции |
Отсчеты по рейкам |
h, мм |
hср, мм |
τ″ |
|
в точке А |
в точке В |
||||
|
1860 |
2982 |
-1122 |
-1123 |
d1=3000мм |
Ст. 1 |
6547 |
7671 |
-1124 |
|
d2=47000мм |
|
4687 |
4689 |
|
|
|
Ст.2 |
0863 |
1985 |
-1122 |
-1122 |
τ″=-2″ |
|
5549 |
6670 |
-1121 |
|
|
|
4686 |
4685 |
|
|
|
Угол τ″=-2″, следовательно, условие параллельности визирного луча и оси цилиндрического уровня выполняется. Юстировка выполнена правильно.
Формулу (1.21) рекомендуется применять также при измерениях, когда нивелировать строго из середины не представляется возможным, а отъюстировать нивелир не удается по каким либо причинам. В этом случае рекомендуется вычислять поправки в отсчеты по рейкам и учитывать их при вычислении превышений. Но для этого необходимо с достаточной точностью знать величину угла τ″ и дополнительно измерять расстояния до задней и передней рейки.
Способ 4. Рассмотренные выше способы поверки главного геометрического условия обладают одним существенным недостатком, - отсутствием избыточных измерений, а следовательно отсутствием жесткого контроля. Особенно это относится к случаям, когда измерения выполняют по одной стороне рейки.
В схеме поверки способом 4, по сравнению со способом 3, введено еще одно измерение превышения, - из середины отрезка (рис.1.24). В данной схеме выполняют нивелирование точек А и В, отстоящих на расстоянии не менее 50 метров друг от друга, с трех станций. На станциях 1 и 3 нивелирование выполняют способом вперед. Нивелир устанавливают от закрепленной точки на расстоянии 3-х метров в створе линии. Станцию 2 выбирают в середине измеряемой линии.
Во втором способе доказано, что при равенстве длин плеч , погрешности в отсчетах по рейкам на точках А и В будут одинаковыми, а следовательно, при вычислении превышения они исключаются. В тоже время не сложно доказать, что среднее превышение из измерений на станциях 1 и 3, также свободно от погрешности невыполнения главного геометрического условия.

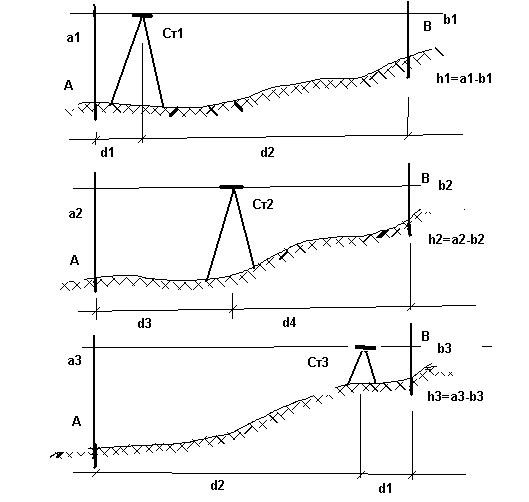

Рис.1.24. Схема нивелирования при поверке главного геометрического условия по способу 4.
Так, если отсчет a1 содержит погрешность ∆a1, а отсчет b1 искажен на величину ∆b1, то погрешность превышения составит
∆h1 = τ″(d1-d2) / ρ". (1.22)
При нивелировании на ст.3 отсчет по рейке a3 содержит погрешность ∆a3, а отсчет b3 соответственно ∆b3. Погрешность превышения будет равна
∆h3 = τ″(d2-d1) / ρ". (1.23)
Среднее превышение из измерений на станциях 1 и 3 равно hср = (h1 + h3) /2, а его погрешность ∆hср = (τ″(d2-d1) / ρ" + τ″(d2-d1) / ρ") /2 = 0. Таким образом, и в этом случае, также как и при нивелировании из середины, среднее превышение свободно от погрешности невыполнения главного геометрического условия. Поэтому выполнение поверки по способу 4 имеет жесткий контроль. Так, если среднее превышение из измерений на первой и третьей станциях отличается от превышения, измеренного из середины, более чем на 4 мм., то в измерениях присутствуют грубые погрешности, а следовательно измерения должны быть повторены.
Если превышения h1 и h3 отличаются более чем на 4мм, то главное геометрическое условие не выполняется и нивелир подлежит юстировке.
