Результаты измерений после юстировки
Таблица1.10
-
№ станции
Высота прибора
Отсчеты по рейке
h,
mm
hср,
mm
d,
mm
τ″
Ст. 1
A 1193
B 2236
-1043
-1042
50000
5880
6921
-1041
4687
4685
4″
Ст.2
В 1137
А 0095
-1042
-1043
50000
5824
4780
-1044
4687
4685
Способ 2 . На местности выбирают линию с небольшим перепадом высот длиной 50-70 метров, концы которой закрепляют кольями или металлическими штырями. Длину линии измеряют рулеткой и отмечают середину. Далее нивелируют концы отрезка способом вперед и из середины (рис.1.22.).

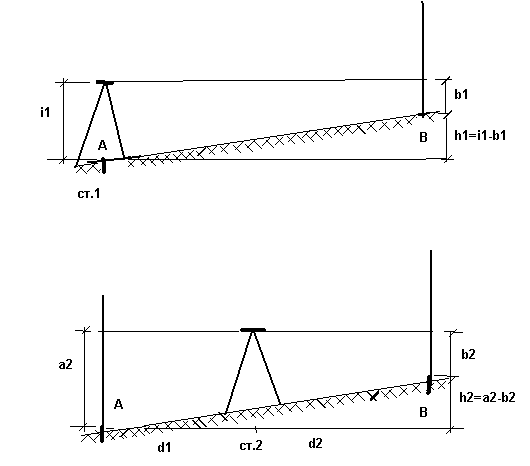

Рис. 1.22. Схема выполнения поверки главного геометрического условия нивелира способом 2.
Технология нивелирования на станции 1 ни чем не отличается от изложенной в способе 1. Станцию 2 выбирают таким образом, что бы расстояния от нивелира до реек были равны ( d1 = d2 ). При этом не обязательно, что бы нивелир находился в створе точек А и В.
Если визирная ось не параллельна оси цилиндрического уровня, то при нивелировании на ст.1 отсчет по рейке b1 будет содержать погрешность ∆b1 = τ″*(d1 + d2)/ρ″. Соответственно при нивелировании из середины на ст2 отсчеты по рейкам а2 и b2 также содержат погрешности ∆а2 = τ″ d1/ρ″ и ∆b2 = τ″d2/ρ″. Так как d1 = d2, то и ∆a2 =∆b2. Учитывая, что превышение h2 равно разности отсчетов по рейке, то оно будет свободно от погрешности не параллельности визирной оси и оси цилиндрического уровня. Следовательно, его можно принять в качестве эталонного для сравнения с ним превышения, измеренного способом вперед. Таким образом ∆h = h1 – h2 = ∆b1. А следовательно
τ″ = ∆h ρ″/(d1+d2). (1.16)
