5. Ребристые трубы.

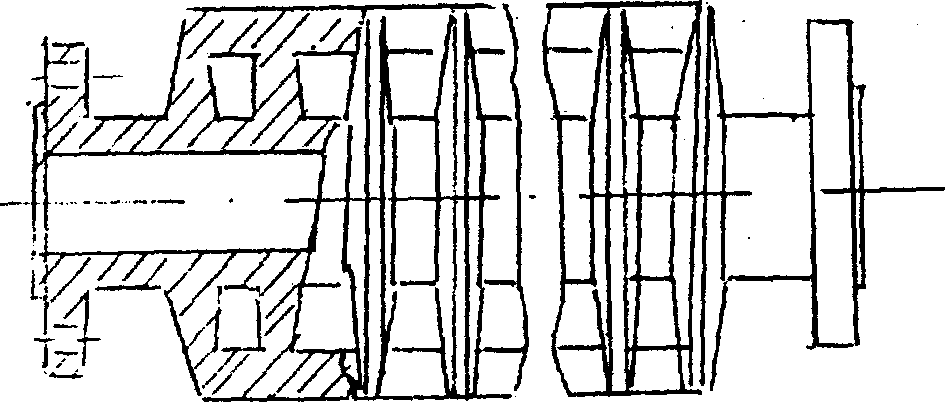

Ребристой трубой называют конвективный прибор, представляющей собой фланцевую чугунную трубу, наружная поверхность которой покрыта совместно отлитыми тонкими ребрами, /рис. 3 /

Площадь внесшей поверхности ребристой трубы во много раз больше, чем площадь поверхности гладкой трубы таких же диаметра и длины. Это придает прибору компактность. Кроме того, при использовании высокотемпературного теплоносителя - сохраняется попяченная температура поверхности ребер прибора. Простота изготовления и невысокая стоимость способствуют применению этого малоэффективного в теплотехническом отношении и многометалльного прибора.

К недостаткам ребристых труб относятся также неэстетичный вид, малая механическая прочность ребер и трудность очистки от пыли.

Применяют эти отопительные приборы в производственных зданиях.

рис.3

Порядок выполнения работы

После выбора вида нагревательных приборов, определения мест их установки и способа присоединения к трубопроводам системы отопления выполняют теплотехнический расчет приборов, который сводится к определению требуемой поверхности нагрева, количества секций или типоразмера, прибора.

Для поддержания в отапливаемом помещения нужной температуры надо, чтобы количество тепла, отдаваемого нагревательными приборами, равнялось тепло потерям помещения. Температура поверхности, приборов при этом не должна превышать установленного предела 95°С.

1. Расчет отопительных приборов в двухтрубной системе отопления.

Требуемая поверхность нагрева отопительного прибора рассчитывается по формуле:

F_пр=(Q_пр/q_э)₁_2, (2.1)

где, Q_пр - расчетная тепловая нагрузка прибора, Вт

q_э - теплоотдача 1 экм прибора, Вт/экм принимается по таблице 2.2. или рассчитывается по формуле 2.4.

₁ - коэффициент, учитывающий изменение теплоотда-

ча в зависимости от принятого способа установка

прибора.

При установке прибора у стены без ниши перекрытий

доской в виде полки ₁=1,05

₂ - коэффициент, учитывающий снижение температу

ры воды относительно расчетного значения вслед

ствие остывания в трубопроводах.

При числе этажей в здании -2 и открытой проклад

ке трубопроводов в системах с верхней разводкой:

для 1 этажа ₂=1,47, 2-го этажа ₂ =1

в системах с нижней разводкой: для 1 эт. ₂ =1

Для 2-го этажа ₂ =1,47.

Температурный напор вычисляется:

t_Т=((t_ВХ+t_ВЫХ)/2)-t_в (2.2)

где t_ВХ - температура теплоносителя на входе в прибор,°С

t_ВЫХ - температура теплоносителя на выходе из при-

бора, °С

(t_ВХ+t_ВЫХ)/2=t_ТСР (2.3)

Теплоотдача 1 экм прибора:

Q_Э=9,28(t_Т – 10) ₃Z Вт/экм (2.4)

где t_Т - температурный напор, ^OC

₃ - поправочный коэффициент, зависящий от относительного расхода G, табл.

Z - коэффициент, зависящий от схемы подачи воды в прибор: "сверху - вниз" Z=1

"снизу - вверх" Z =0,78, "снизу - вниз" Z=0.9

Относительный расход воды:

G=(7,98(t_Т –10))/( t_ПР*17,4), кг/ч экм (2.5)

где t_Т - температурный напор, ^OC

t_ПР - перепад температуры теплоносителя в приборе,

t_ПР=t₂ - t₀

Коэффициент на изменение относительного расхода воды, протекающего через радиатор

Таблица 2.1

G, кг/ч экм	0.3	0.4	0. 5	0.6	0.7	0.8	0.9	1	3	4	5	6	7		7
3	0.8	0.9	0.91	0.93	0.95	0.97	0.99	1	1.03	1.03	1.05	1.055	1.06	1.07

Теплоотдача 1 экм чугунных радиаторов в системе водяного отопления

Таблица 2.2

tТ	qэ	tТ	qэ	tТ	qэ	tТ	qэ	tТ	qэ	tТ	qэ
46 48 50 52	325 343 360 378	54 56 58 60	395 419 436 459	62 64,5 66 68	483 506 523 541	70 72 74 76	558 582 605 622	78 80 82 84	645 669 692 715	86 88	739 756

Расчетное количество секций чугунных радиаторов:

П_РАСЧ = (F_ПР/F_СЕКЦ) ₄ шт (2.6)

где ₄ - Коэффициент, учитывающий неравномерность

теплоотдачи различных секций прибора.

При n > 5 ₄ =0,95

5<=n<11 ₄=1,0

11<=n<20 ₄=1,05

n>20 ₄1,1

F_СЕКЦ - площадь поверхности нагрева 1 секции прибора, экм.

Величину n следует округлять до целой величины, при этом уменьшение поверхности нагрева F_ПР не должно превышать 0,1 экм.

Результаты расчета сводим в таблицу:

N поме- щения	TВ, 0C	QПР, Вт	tТСР 0C	tТ	Поправочные коэффициенты			qэ	FПР экм	4	n
					1	2	3
