5. Классификация электроизмерительных приборов
Электроизмерительные приборы различаются по следующим признакам:
по роду измеряемой величины;
по роду тока;
по степени точности;
по принципу действия;
по способу получения отсчета;
по характеру применения.
Кроме этих признаков, электроизмерительные приборы можно также отличать:
по способу монтирования;
по способу защиты от внешних магнитных или электрических полей;
по выносливости в отношении перегрузок;
по пригодности к применению при различных температурах;
по габаритным размерам и другим признакам.
Для измерения электрических величин применяются различные электроизмерительные приборы, а именно: тока — а м пер м е т р; напряжения — вольтметр; электрического сопротивления — омметр, мосты сопротивлений; мощности — ват т м е т р; электрической энергии — с ч е т ч и к; частоты переменного тока — частотомер; коэффициента мощности — ф а з о м е т р.
По роду тока приборы делятся на приборы постоянного тока, приборы переменного тока и приборы постоянного и переменного тока.
По степени точности приборы делятся на восемь классов: 0,05; 0,1; 0,2; 0,5; 1; 1,5; 2,5 и 4. Цифры указывают значение допустимой приведенной погрешности в процентах.
По принципу действия приборы подразделяются на магнитоэлектрические, электромагнитные, электродинамические (ферро-динамические), индукционные, тепловые, вибрационные, термоэлектрические, детекторные и др.
По способу получения отсчета приборы могут быть с непосредственным отсчетом и самозаписывающие.
По характеру применения приборы делятся на стационарные, переносные и для подвижных установок.
7. Мегомметр или мегаомметр
(от мега..., ом и ...метр), прибор для измерения очень больших (свыше 105 ом) электрических сопротивлений. Мегомметр применяется для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов. При измерении с помощью мегомметра сопротивления электрической изоляции следует учитывать температуру и влажность окружающего воздуха, от значения которых результат измерения зависит в большой степени. Погрешность измерений составляет 1-5 %; шкала Мегомметра нелинейна. Существуют также электронные Мегомметры и Мегомметры с цифровым отсчётом.
Мегомметры, как измерительные приборы, предназначены для измерения сопротивления изоляции электрических цепей, не находящих под напряжением.
8. Мультиметр dt-830
Исключительно всем необходимо уметь пользоваться измерительными приборами.
Вольт-ампер-омметр - универсальный прибор(коротко-"тестер", от слова "тест").
Разновидностей очень много, все мы их рассматривать не будем, возьмем самый легкодоступный для всех мультиметр китайского производства DT-830B.
Недорогой, и для наших домашних уроков вполне подойдет. Также нужен, тоже китайский
прибор с токоизмерительными клещами 266 CLAMP METER. и пробник"STDZ".
Совершенно простая, но обязательная конструкция для измерений, это
-"контролька",
патрон с лампой накаливания и выведенными изолированными проводами.
При работе под напряжением нам нужен индикатор напряжения в виде отвертки, продается
в любом магазине за 20р.
Рассмотрим приборы и их предназначения, каждый в отдельности.

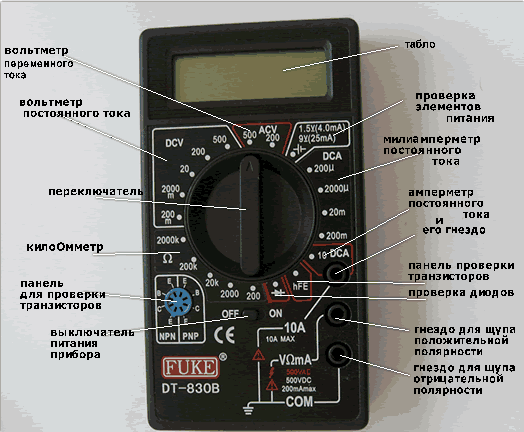

МУЛЬТИМЕТР DT-830B
Состоит из:
-дисплей ж/к
-переключатель
многопозиционный
-гнезда для подключения щупов
-панель для проверки транзисторов
-задняя крышка(будет нужна для замены элемента питания прибора, элемент типа "Крона" 9 вольт)
Положения переключателя разделены на сектора:
OFF/on -выключатель питания прибора
DСV - измерение напряжения постоянного тока(вольтметр)
ACV - измерение напряжения переменного тока(вольтметр)
hFe - сектор включения измерения транзисторов .
1.5v-9v - проверка элементов питания.
Для удобного изучения прибора кликните по нему.
DCA - измерение постоянного тока (амперметр).
10А - сектор амперметра для измерения больших значений постоянного тока (по инструкции измерения проводятся в течение нескольких секунд).
Диод -сектор для проверки диодов.
Ом -сектор измерения сопротивления.
