Дані для розрахунку наведені у додатку р. Розрахункова робота №12 «Розрахунок скрубера»

У скруберах запилений газовий потік надходить в апарат і промивається рідиною, що вводиться до нього. При цьому частки пилу видаляються з газового потоку внаслідок їхнього зіткненні з краплями рідини.

Найбільше поширення одержали скрубери циліндричної форми в яких запилений потік і вода вводяться зверху і виводяться знизу, чим досягається більш рівномірний розподіл газу по перетину скрубера. Вода подається у верхню частину скрубера і розбрискується за допомогою форсунок (рисунок 12.1).

Ціль розрахунку – визначення основних розмірів скрубера при заданій витраті запиленого газового середовища.

ДАНІ ДЛЯ РОЗРАХУНКУ:

Склад продуктів горіння палива: СО₂=12%; Н₂О=14%; О₂=6%; N₂=68%.
Витрата продуктів горіння (вологих): V_г.у=72000 м³/год.
Температура продуктів горіння на вході в скрубер: t₁=400ºC.
Температура продуктів горіння на виході зі скрубера: t₂=50ºC.
Початкова температура води на вході в скрубер: t_н=10ºC.
Кінцева температура води на виході зі скрубера: t_к=35ºС.
Барометричний тиск: Р_б=96 кПа.
Розрядження в скрубері: Р_г= -300 Па.

РОЗРАХУНОК

Кількість вологи в продуктах горіння на вході в скрубер:

кг/м³,

де 0,804 кг/м³- щільність водяної пари при нормальних умовах (18/24=0,804).

Кількість вологи в продуктах горіння на виході зі скрубера:

Х₂=f(t₂).

Х₂ знаходимо за допомогою таблиці12.1 по температурі продуктів горіння на виході зі скрубера.

Таблиця 12.1 – Кількість вологи в продуктах горіння на виході зі скрубера

t₂	30	32	34	36	38	40	45	50	55	60	65
X₂	35,1	39,6	44,5	50,1	56,3	63,1	84,0	111,3	148	197	264

Відповідно до таблиці Х₂=111,3 г/м³ при t₂=50ºC.

Об'ємна витрата сухих газів:

м³/с.

Кількість тепла, передана від газу до води:

якщо вологи в продуктах горіння на вході в скрубер більше, ніж на виході, то відбувається конденсація вологи усередині скрубера:

Q=V_гс∙[С_р∙(t₁-t₂)+(х₁-х₂)∙r]

якщо вологи в газі менше, ніж може міститися при температурі його на виході зі скрубера t₂, то кількість переданого тепла розраховується по формулі:

Q=V_гс∙[С_р∙(t₁-t₂)-(x₂-x₁)∙r]

За завданням Х₁>X₂ , тому:

Q=17,2∙[1,4∙(400-50)+(0,174-0,1113)∙2256]=10853 кДж/с.

Середньологарифмічна різниця температур між газом і водою :

ºC.

Визначення коефіцієнта теплопередачі в скрубері від газу до води (емпірична формула):

, Вт/м³К.

де М_вод– витрата води на скрубер, кг/с;

М_газ – витрата газу через скрубер, кг/с;

Витрата води обчислюється за кількістю тепла, що передається від продуктів горіння до води:

кг/с.

Витрата газу:

М_газ=ρ_г∙V_гс; V_гс=20∙(1-0,14)=17,2 м³/с.

М_газ=1,28∙ 17,2=22,0 кг/с.

Коефіцієнт передачі тепла:

Вт/м³К.

Коефіцієнт передачі тепла К₀ у скрубері – величина, яку важко визначити теоретично, бо невідома сумарна поверхня крапель води. Тому в розрахунках використовують емпіричні формули. При цьому значення К₀при різних умовах знаходиться в межах: К₀=60-240 Вт/м³К.

Розрахункові значення К₀ повинні входити в цю межу.

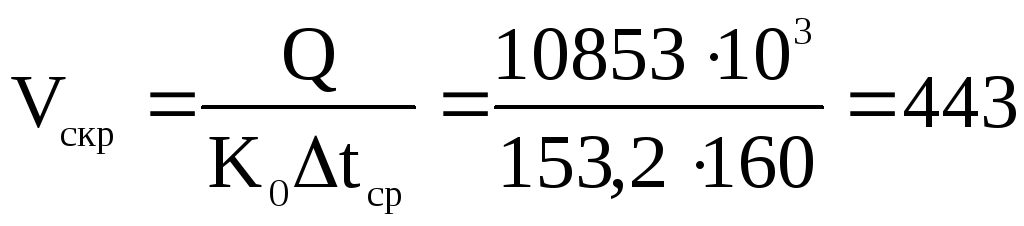

Обсяг скрубера:

м³.

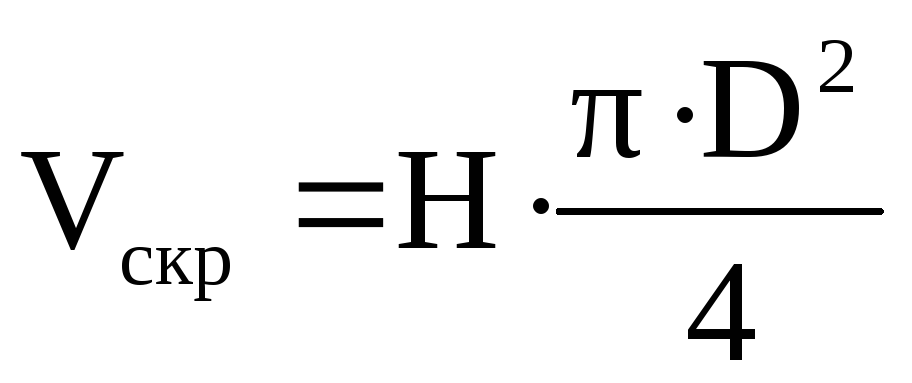

Визначення розмірів скрубера:

де Н - висота скрубера, м;

Д - діаметр скрубера, м.

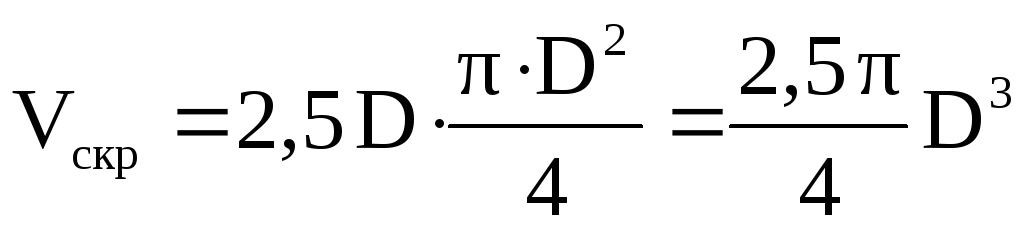

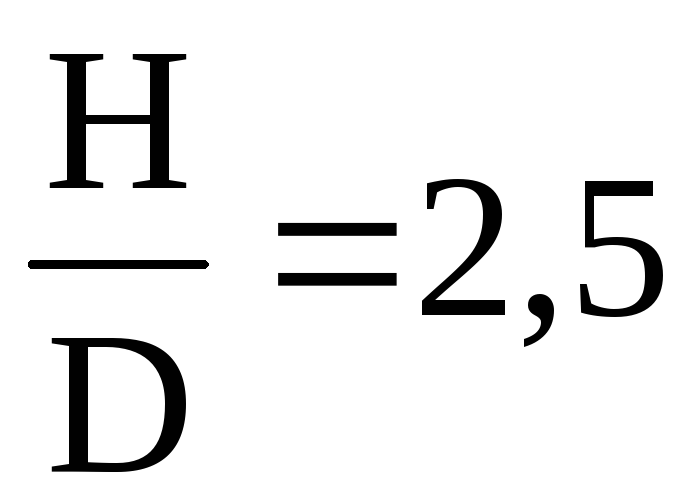

За практичними даними відношення висоти скрубера до діаметра (орієнтовно):

звідси:

м.

Н=2,5∙ 6,1=15,25 м.

Перевірочний розрахунок геометричних розмірів скрубера виконується з умови припустимого капельного віднесення при швидкості продуктів горіння в скрубері W_пред=0,8-1,5 м/с.

Попередньо визначаємо витрату вологого газу при робочих умовах на виході зі скрубера:

для випадку Х₁>Х₂ (конденсація вологи з газу в скрубері)

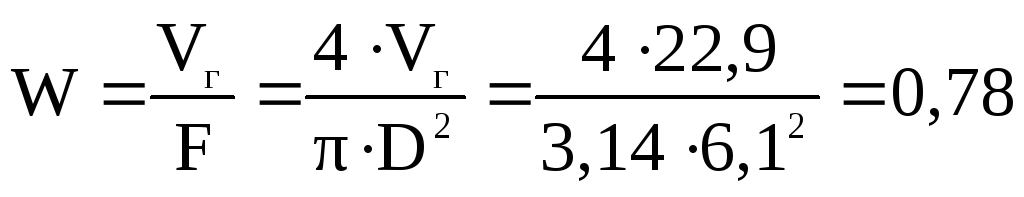

Швидкість газу в скрубері:

м/с.

Перерахування не потрібно, тому що умова відносно W_предвиконується.

для випадку Х₁<Х₂:

Дані для розрахунку наведені у додатку С.

ДОДАТОК А – Денне надходження сумарної Е и розсіяної Е_р сонячної радіації, МДж/м²

№ п/п	Географічне місце, північна широта, град	Е/Е_р
№ п/п	Географічне місце, північна широта, град	квітень	травень	червень	липень	серпень	вересень
1	Керчь, 45.5	18.27	21.74	23.48	24.71	21.98	17.88
1	Керчь, 45.5	10.12	23.32	11.14	8.29	8.21	7.35
2	Одеса, 46	16.73	20.55	23.05	24.12	22.72	15.77
2	Одеса, 46	9.34	10.27	10.74	9.73	9.65	6.95
3	Симферополь,45	19.67	22.68	23.12	26.05	23.24	18.37
3	Симферополь,45	10.52	11.63	12.85	12.74	10.28	8.93
4	Миколаїв, 47	16.08	21.06	23.75	24.18	21.64	15.12
4	Миколаїв, 47	9.12	9.26	10.92	11.26	9.06	7.09
5	Маріуполь,47.5	14.82	18.98	21.63	23.53	20.65	15.21
5	Маріуполь,47.5	7.08	9.34	10.81	12.06	8.93	7.23
6	Донецьк, 48	14.12	18.89	21.03	22.26	21.26	14.87
6	Донецьк, 48	6.28	8.17	9.34	10.88	8.94	7.12
7	Луганськ, 48.5	14.06	18.71	21.28	22.44	21.45	15.22
7	Луганськ, 48.5	6.12	8.23	10.44	11.09	9.11	8.15
8	Дніпро-петровськ, 48.5	14.23	18.84	20.17	21.87	21.15	14.25
8	Дніпро-петровськ, 48.5	7.05	8.08	9.68	10.76	8.65	7.06
9	Івано-Франківськ, 49	14.12	18.63	19.90	21.85	18.15	13.90
9	Івано-Франківськ, 49	6.96	8.00	9.25	10.53	8.17	7.56
10	Львів, 50	13.97	19.65	20.52	21.35	19.12	13.98
10	Львів, 50	6.85	8.51	9.15	9.19	8.78	7.92
11	Харків, 50.5	14.15	20.25	21.17	22.05	17.83	14.03
11	Харків, 50.5	6.91	9.52	8.15	8.93	8.22	7.84
12	Луцьк, 54	13.69	15.37	20.45	20.97	16.03	12.24
12	Луцьк, 54	6.35	8.95	9.33	10.21	8.26	7.93
13	Алушта, 46.0	15.16	21.65	24.13	25.18	23.23	17.19
13	Алушта, 46.0	6.85	8.87	10.75	10.95	9.94	8.36
14	Чернігів, 52	14.21	18.05	19.08	20.21	16.23	12.79
14	Чернігів, 52	6.83	7.95	8.78	9.65	7.37	6.32
15	Москва, 56	13.41	18.65	19.83	19.19	15.14	10.06
15	Москва, 56	7.54	9.33	9.78	10.27	8.11	6.14
16	Сімєіз, 42	16.12	19.71	22.80	22.41	20.52	15.29
16	Сімєіз, 42	7.23	7.83	7.64	7.83	6.75	5.42
17	Київ, 50.5	13.90	18.76	21.82	20.52	17.28	12.65
17	Київ, 50.5	7.51	9.18	10.00	9.45	7.69	5.84
18	Ялта, 40	19.18	24.97	28.22	27.00	25.11	20.15
18	Ялта, 40	8.2	8.23	7.78	6.88	6.34	5.38
19	Баку, 41	24.05	23.17	29.61	27.40	25.11	20.01
19	Баку, 41	4.73	5.26	6.53	6.34	5.40	3.89
20	Петербург, 56	10.11	13.65	15.93	17.26	15.02	11.76
20	Петербург, 56	6.75	7.93	10.12	11.13	9.37	8.45
21	Джанкой,42	23.9	27.81	29.47	27.81	24.16	19.04
21	Джанкой,42	5.14	5.26	5.84	5.80	5.40	3.61

ДОДАТОК Б – Дані для розрахунку до розрахункової роботи №1

№ варіанта	Температура гарячої води, t_Г.В.	Температура холодної води, t_Х..В.	Географіч-не місце, «А»	Кількість людей, n	Витрата води на 1 людину, л/чол∙день	Кут нахилу сонячного колектора, β	ККД сонячної установки, η	ККД установки, що замінюєть-ся, η_з.у_.
1	48	15	20	5	50	41.0	0,65	0,55
2	49	17	12	7	60	33.5	0,66	0,56
3	50	16	14	9	80	37.0	0,67	0,57
4	51	19	11	5	100	35.5	0,68	0,58
5	52	18	17	7	75	25.0	0,69	0,59
6	53	15	15	9	50	41.0	0,70	0,60
7	54	16	10	10	60	35.0	0,71	0,61
8	55	17	9	15	70	35.5	0,72	0,62
9	56	18	8	20	80	33.5	0,73	0,63
10	57	19	6	40	100	26.0	0,74	0,64
11	58	16	5	60	55	27.0	0,75	0,65
12	59	17	3	80	65	35.5	0,65	0,66
13	60	18	2	100	75	25.0	0,66	0,67
14	61	20	16	150	85	41.0	0,67	0,68
15	62	21	18	200	100	25.0	0,68	0,69
16	63	18	19	120	60	26.0	0,69	0,70
17	64	19	21	180	70	27.0	0,70	0,71
18	48	20	14	18	80	37.0	0,71	0,72
19	49	21	17	12	90	35.5	0,72	0,73
20	50	16	10	14	100	35.0	0,73	0,74
21	51	17	4	25	65	32.0	0,74	0,75
22	52	18	16	30	75	27.0	0,75	0,76
23	53	19	13	50	85	31.0	0,65	0,77
24	54	20	4	70	100	32.0	0,66	0,78
25	55	21	7	85	50	33.5	0,67	0,79
26	56	18	19	110	60	26.0	0,68	0,80
27	57	19	1	250	70	30.5	0,69	0,81

ДОДАТОК В – Дані для розрахунку до розрахункової роботи №2
№ п/п	Продуктивність коксового блоку G_Б, т/добу	Продуктивність камери гасіння G_К, т/добу	Разова видача коксу з однієї печі G_Р,,т	Температура коксу при завантаженні, t₁, ˚С	Температура коксу при вивантаженні, t₂ ˚С	Угар коксу при гасінні, φ_K %	Теплота згоряння коксу,Q^нр, MДж/кг	Температура газів на виході з камери гасіння, t', ˚С	Температура газів на вході в камеру гасіння, t'', ˚С	Температура циркулюючих газів, t_ц., ˚С	Температура повітря, t_ВЗ, ˚С	Зовнішня поверхня камери, F, м²	Температура поверхні камери, t_П, ˚С	Вільний переріз камери, f, %	Об'ємна маса коксу, ρ_K, кг/м³	Питома поверхня коксу, S_F, м²	Гідравлічний діаметр міжкус - кового простору, d_CP, м∙ 10^-3	Вміст вуглецю в коксі, m, кг/кг	Радіус шматка коксу, r, м	Коефіцієнт теплопровідності коксу, λ, Вт∙ м/K	Кількість печей у батареї, n	Тривалість циклічної зупинки, τ_Ц, год.	Період коксування, τ_К, глд.	Кількість циклічних зупинок, Z
1	4000	1000	10	1100	160	0,12	28,2	700	140	550	15	130	60	62	450	60	32	0,75	0,025	0,41	40	0,71	13	2
2	4100	1050	11	1120	170	0,14	28,4	720	150	560	16	140	62	63	460	61	33	0,80	0,026	0,42	50	0,72	14	3
3	4200	1080	12	1140	180	0,16	28,6	730	160	570	17	150	64	64	470	62	34	0,85	0,027	0,43	60	0,73	15	4
4	4300	1100	13	1160	190	0,18	28,8	740	170	580	18	160	66	65	480	63	35	0,90	0,028	0,44	40	0,74	16	2
5	4400	1150	14	1180	200	0,10	29,0	750	180	590	19	170	68	66	490	64	36	0,95	0,029	0,45	50	0,75	17	3
6	4500	1200	15	1200	210	0,12	29,2	750	190	600	20	180	70	67	500	65	37	0,70	0,030	0,46	60	0,76	13	4
7	4600	1230	16	1220	220	0,14	29,4	760	200	610	21	190	72	68	510	66	38	0,75	0,031	0,47	40	0,77	14	2
8	4700	1250	17	1240	230	0,16	29,6	770	210	620	22	200	74	70	520	67	39	0,80	0,032	0,48	50	0,78	15	3
9	4800	1300	10	1260	230	0,18	29,8	780	220	630	23	210	76	62	530	68	40	0,85	0,033	0,49	60	0,79	16	4
10	4900	1330	11	1280	160	0,10	30,0	800	130	640	24	220	74	63	540	69	32	0,90	0,034	0,50	40	0,80	17	2
11	5000	1360	12	1260	170	0,12	30,2	780	140	630	25	230	72	64	550	70	33	0,95	0,035	0,40	50	0,70	13	3
12	5100	1400	13	1240	180	0,14	30,4	760	150	620	26	240	70	65	540	60	34	0,75	0,025	0,41	60	0,71	14	4
13	5200	1420	14	1220	190	0,16	30,6	740	160	610	27	250	68	66	530	61	35	0,80	0,026	0,42	40	0,72	15	2
14	5300	1440	15	1200	200	0,18	30,8	720	170	600	28	260	66	67	520	62	36	0,85	0,027	0,43	50	0,73	16	3
15	5400	1460	16	1180	210	0,10	30,9	700	180	590	29	270	64	68	510	63	37	0,90	0,028	0,44	60	0,74	17	4
16	5500	1480	10	1160	220	0,12	31,0	720	190	580	30	280	62	69	500	64	38	0,95	0,029	0,45	40	0,75	13	2
17	5600	1500	11	1140	230	0,14	31,2	730	200	570	31	290	60	70	490	65	39	0,75	0,030	0,46	50	0,76	14	3
18	5700	1550	12	1120	240	0,16	31,4	740	210	560	32	300	62	69	480	66	40	0,80	0,031	0,47	60	0,77	15	4
19	5800	1580	13	1100	180	0,18	31,6	720	160	550	33	290	64	68	470	67	32	0,85	0,032	0,48	40	0,78	16	2
20	5900	1600	14	1120	190	0,12	31,8	700	170	560	34	280	66	67	460	68	33	0,90	0,033	0,49	50	0,79	17	3
21	6000	1650	15	1140	200	0,14	32,0	720	180	570	35	270	68	66	450	69	34	0,95	0,034	0,50	60	0,80	13	4
22	6100	1700	16	1180	210	0,16	31,0	740	190	580	36	260	70	65	500	70	35	0,70	0,035	0,51	40	0,81	14	2
23	6200	1750	12	1200	220	0,18	30,0	760	200	590	37	250	72	64	510	65	36	0,80	0,036	0,52	50	0,82	15	3
24	6300	1800	14	1250	230	0,10	29,0	770	210	600	38	240	74	63	520	60	37	0,85	0,037	0,53	60	0,83	16	4

ОДАТОК Г – Дані для розрахунку до розрахункової роботи №3

№ п/п	, ˚С	V, м³/с	а∙в, м	l, м	, ˚С	α
1	400	300	0,4∙0,5	4	0	1,10
2	420	320	0,4∙0,6	5	10	1,12
3	440	340	0,4∙0,7	6	15	1,13
4	460	360	0,5∙0,5	7	20	1,14
5	480	380	0,5∙0,6	8	25	1,15
6	500	400	0,5∙0,7	4	0	1,16
7	520	420	0,6∙0,6	5	10	1,17
8	540	440	0,6∙0,7	6	15	1,18
9	560	460	0,6∙0,8	7	20	1,19
10	580	480	0,6∙0,9	8	25	1,20
11	600	500	0,7∙0,8	4	0	1,21
12	620	520	0,7∙0,9	5	10	1,22
13	640	540	0,7∙1,0	6	15	1,23
14	660	560	0,7∙1,1	7	20	1,24
15	680	580	0,8∙0,9	8	25	1,10
16	700	600	0,8∙1,0	4	0	1,12
17	720	620	0,8∙1,1	5	10	1,14
18	740	640	0,8∙1,2	6	15	1,16
19	760	660	0,8∙1,3	7	20	1,18
20	780	680	0,8∙1,4	8	25	1,20
21	800	700	0,9∙1,0	4	0	1,22
22	820	720	0,9∙1,1	5	10	1,24
23	840	740	0,9∙1,2	6	15	1,20
24	860	760	0,9∙1,3	7	20	1,15
25	880	780	0,9∙1,4	8	25	1,10
