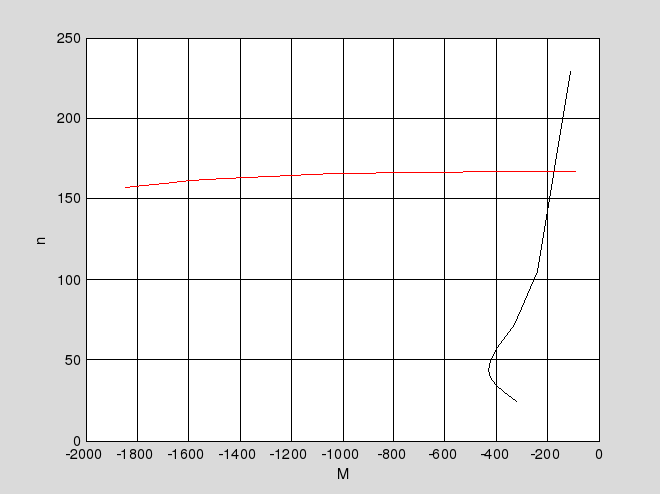

Xlabel(' m')
ylabel('n')

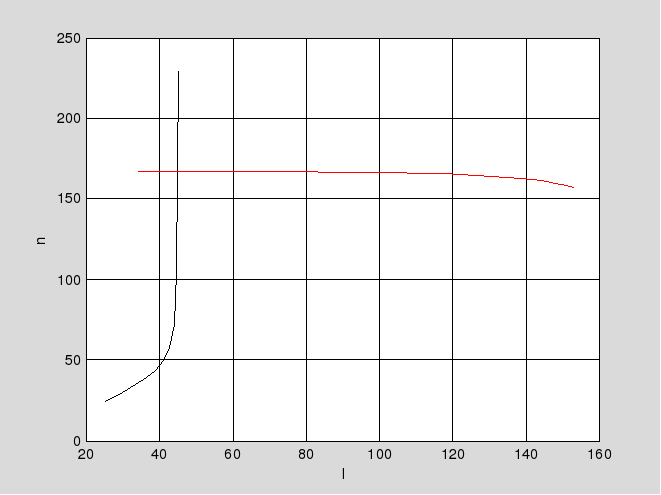

-у такому ж позначенні електромеханічні :
kharesv=figure;
figure(kharesv);
plot (I_2dt, ne,'k-', I_2sv, nsv, 'r-' )
grid on
Xlabel(' I')
ylabel('n')
Частина 3. Розрахунок пускової діаграми триступінчатого реостатного пуску.
Пускова діаграма АД з фазним ротором при реостатному пуску цілком аналогічна відповідній діаграмі двигуна постійного струму з незалежним збудженням. Ця властивість очевидна, оскільки основна робоча частина характеристики АД є лінійною. Схема реостатного пуску і вигляд пускової діаграми приведені на рис. 5.

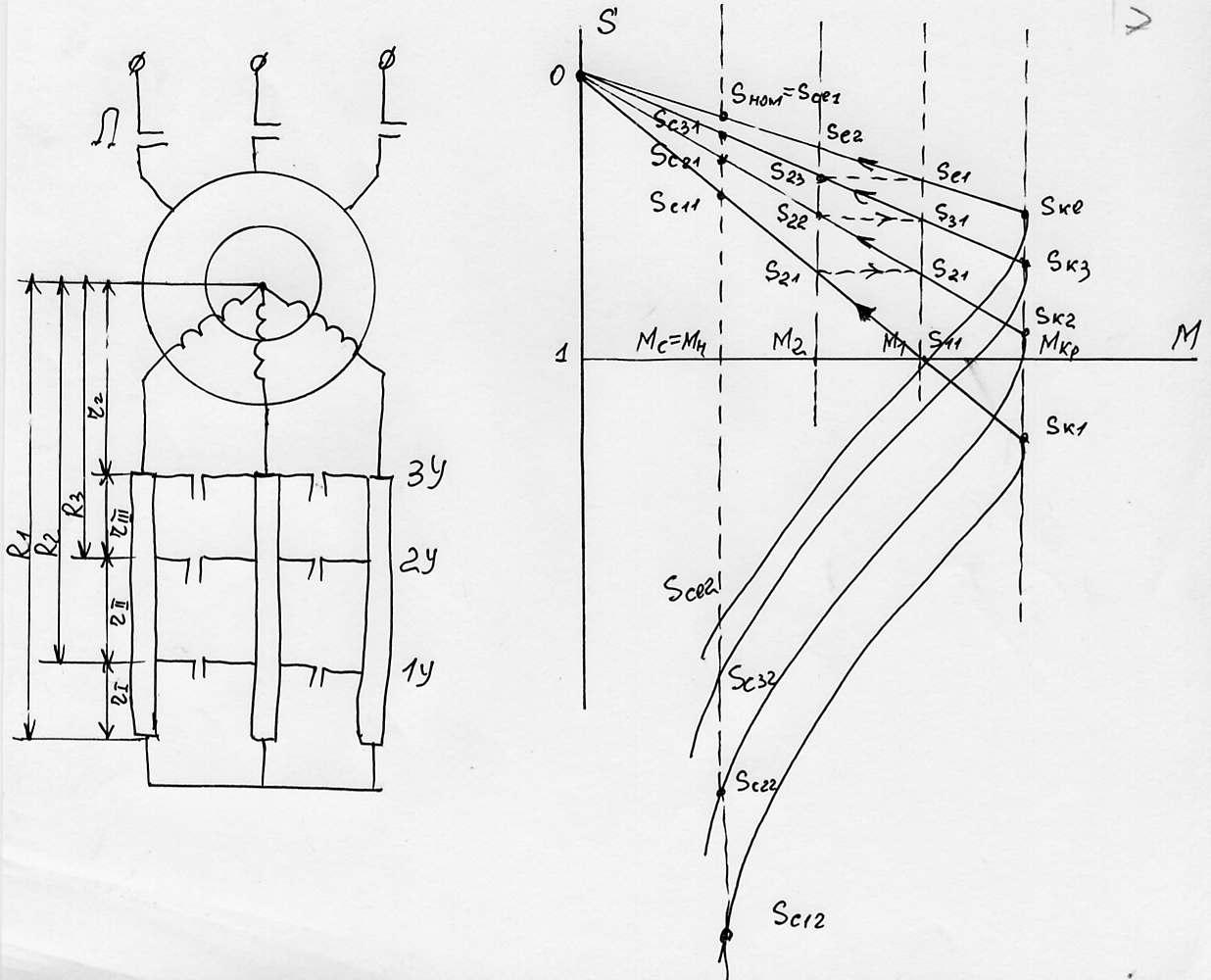

Рисунок 5 – Пускова діаграма реостатного пуску асинхронного двигуна з фазним ротором
Визначення опору ступенів пускового реостата проводиться аналогічно як для двигуна постійного струму з незалежним збудженням:
Момент М1 обрано як 0,8від критичного Mk
Mk =
380.4521
M1=Mk*0.8
M1 =
304.3617
У порівнянні –номінальний момент, розрахований за формулою Клоса
Mnom=(2+q)*Mk/(sn/sk+q+sk/sn)
Mnom =
135.9820
Та номінальний момент, розрахований через потужність та номінальні оберти
Pn*1e+3*30/pi/nn
ans =
110.2227
(13)
Парметр
ll=(Mnom/sn/(M1))^(1/3)
ll =
2.1184
Момент перемикання М2
M2=M1/ll
M2 =
143.6786
Природно, що при пуску .
Опори роторного кола при пуску на ступінях реальні та приведені значення у Ом.
Ступінь 3 R3=r2*ll
R3 =
0.2796
Приведене значення R_3=R3*kr
R_3 =
0.9110
Ступінь 2 R22=R3*ll
R22 =
0.5923
Приведене значення R_2=R22*kr
R_2 =
1.9299
Ступінь 1 R11=R22*ll
Приведене значення R_1=R11*kr
R_1 =
4.0881
Опори ступінів пускового реостату (реальні та приведені) в Ом
Ступінь 3 Rp3=R3-r2
Rp3 =
0.1476
Приведене значення R_p3=Rp3*kr
R_p3 =
0.4810
Ступінь 2 Rp2=R22-R3
Rp2 =
0.3127
Приведене значення R_p2=Rp2*kr
R_p2 =
1.0188
Ступінь 1 Rp1=R11-R22
Rp1 =
0.6624
Приведене значення R_p1=Rp1*kr
R_p1 =
2.1583
Визначення ковзань схеми :
- критичні ковзання: i=1,2,3
. (14)
Природня характеристика
sk
швидкість відповідно nk=(1-sk)*n0
Критичний момент Mk
Mk =
380.4521
Реостатні характеристики
1-ша
sk1=sk*R11/r2 швидкість nk1=n0*(1-sk1)
nk1 =
-1.9050e+003
2-га
sk2=sk*R22/r2 швидкість nk2=n0*(1-sk2)
nk2 =
-371.3642
sk2 =
1.3714
3-тя
sk3=sk*R3/r2 швидкість nk3=n0*(1-sk3)
nk3 =
352.6266
sk3 =
0.6474
Параметри:
Ковзання, відповідні моменту перемикання M2
- для природної х-ки:
(15)
g1=1/0.8
g2=ll/0.8
ee=q/2
se2=sk*((g2*(1+ee)-ee)-sqrt((g2*(1+ee)-ee)^2-1))
g1 =
1.2500
g2 =
2.6479
ee =
0.2949
se2 =
0.0501
швидкість ne2=n0*(1-se2)
ne2 =
949.9341
- для штучних х-к, i=1,2,3
. (16)
1-ша характеристика
s12=se2*R11/r2 швидкість n12=n0*(1-s12)
n12 =
524.0783
s12 =
0.4759
2-га характеристика
s22=se2*R22/r2 швидкість n22=n0*(1-s22)
n22 =
775.3339
s22 =
0.2247
3-тя характеристика
s32=se2*R3/r2 швидкість n32=n0*(1-s32)
n32 =
893.9429
s32 =
0.1061
Ковзання, відповідні моменту пусковому М1
- для природної х-ки:
(17)
se1=sk*((g1*(1+ee)-ee)-sqrt((g1*(1+ee)-ee)^2-1)) швидкість ne1=n0*(1-se1)
ne1 =
860.5222
se1 =
0.1395
- для штучних х-к, i=1,2,3
(18)
1-ша характеристика
s11=se1*R11/r2 швидкість n11=n0*(1-s11)
n11 =
-325.8635
s11 =
1.3259
2-га характеристика
s21=se1*R22/r2 швидкість n21=n0*(1-s21)
n21 =
374.1059
s21 =
0.6259
3-тя характеристика
s31=se1*R3/r2 швидкість n31=n0*(1-s31)
n31 =
704.5371
s31 =
0.2955
Сталі значення ковзань для реостатних х-к:
(19)
Природня
gk=Mk/Mnom
gk =
2.7978
sce1=sk*((gk*(1+ee)-ee)-sqrt((gk*(1+ee)-ee)^2-1))
sce2=sk*((gk*(1+ee)-ee)+sqrt((gk*(1+ee)-ee)^2-1))
sce1 =
0.0470
sce2 =
1.9871
Швидкості
nce1=n0*(1-sce1)
nce2=n0*(1-sce2)
nce1 =
953
nce2 =
-987.0833
Штучні
1-ша характеристика
sc11=sk1*((gk*(1+ee)-ee)-sqrt((gk*(1+ee)-ee)^2-1))
sc12=sk1*((gk*(1+ee)-ee)+sqrt((gk*(1+ee)-ee)^2-1))
sc11 =
0.4468
sc12 =
18.8890
Швидкості
nc11=n0*(1-sc11)
nc12=n0*(1-sc12)
nc11 =
553.2222
nc12 =
-1.7889e+004
2-га характеристика
sc21=sk2*((gk*(1+ee)-ee)-sqrt((gk*(1+ee)-ee)^2-1))
sc22=sk2*((gk*(1+ee)-ee)+sqrt((gk*(1+ee)-ee)^2-1))
sc21 =
0.2109
sc22 =
8.9169
Швидкості
nc21=n0*(1-sc21)
nc22=n0*(1-sc22)
nc21 =
789.0917
nc22 =
-7.9169e+003
3-тя характеристика
sc31=sk3*((gk*(1+ee)-ee)-sqrt((gk*(1+ee)-ee)^2-1))
sc32=sk3*((gk*(1+ee)-ee)+sqrt((gk*(1+ee)-ee)^2-1))
sc31 =
0.0996
sc32 =
4.2093
Швидкості
nc31=n0*(1-sc31)
nc32=n0*(1-sc32)
nc31 =
900.4375
nc32 =
-3.2093e+003
