Xlabel(' m')

ylabel('n')

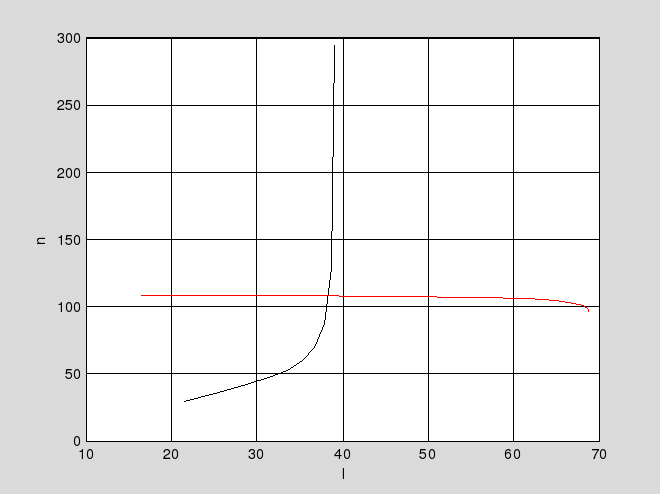

-у такому ж позначенні електромеханічні :

kharesv=figure;

figure(kharesv);

plot (I_2dt, ne,'k-', I_2sv, nsv, 'r-' )

grid on

Xlabel(' I')

ylabel('n')

Частина 3. Розрахунок пускової діаграми триступінчатого реостатного пуску.

Пускова діаграма АД з фазним ротором при реостатному пуску цілком аналогічна відповідній діаграмі двигуна постійного струму з незалежним збудженням. Ця властивість очевидна, оскільки основна робоча частина характеристики АД є лінійною. Схема реостатного пуску і вигляд пускової діаграми приведені на рис. 5.

Рисунок 5 – Пускова діаграма реостатного пуску асинхронного двигуна з фазним ротором

Визначення опору ступенів пускового реостата проводиться аналогічно як для двигуна постійного струму з незалежним збудженням:

Момент М₁ обрано як 0,8від критичного Mk

Mk =

299.9120

M1=Mk*0.8

M1 =

239.9296

У порівнянні –номінальний момент, розрахований за формулою Клоса

Mnom=(2+q)*Mk/(sn/sk+q+sk/sn)

Mnom =

127.0702

Та номінальний момент, розрахований через потужність та номінальні оберти

Pn*1e+3*30/pi/nn

ans =

102.0224

(13)

Парметр

ll=(Mnom/sn/(M1))^(1/3)

ll =

2.0227

Момент перемикання М₂

M2=M1/ll

M2 =

118.6198

Природно, що при пуску .

Опори роторного кола при пуску на ступінях реальні та приведені значення у Ом.

Ступінь 3 R3=r2*ll

R3 =

0.4268

Приведене значення R_3=R3*kr

R_3 =

1.6251

Ступінь 2 R22=R3*ll

R22 =

0.8632

Приведене значення R_2=R22*kr

R_2 =

3.2871

Ступінь 1 R11=R22*ll

Приведене значення R_1=R11*kr

R_1 =

6.6486

Опори ступінів пускового реостату (реальні та приведені) в Ом

Ступінь 3 Rp3=R3-r2

Rp3 =

0.2158

Приведене значення R_p3=Rp3*kr

R_p3 =

0.8217

Ступінь 2 Rp2=R22-R3

Rp2 =

0.4365

Приведене значення R_p2=Rp2*kr

R_p2 =

1.6620

Ступінь 1 Rp1=R11-R22

Rp1 =

0.8828

Приведене значення R_p1=Rp1*kr

R_p1 =

3.3616

Визначення ковзань схеми :

- критичні ковзання: i=1,2,3

. (14)

Природня характеристика

sk

швидкість відповідно nk=(1-sk)*n0

Критичний момент Mk

Mk =

299.9120

Реостатні характеристики

1-ша

sk1=sk*R11/r2 швидкість nk1=n0*(1-sk1)

nk1 =

-1.4236e+003

2-га

sk2=sk*R22/r2 швидкість nk2=n0*(1-sk2)

nk2 =

-324.6014

sk2 =

1.4328

3-тя

sk3=sk*R3/r2 швидкість nk3=n0*(1-sk3)

nk3 =

218.7233

sk3 =

0.7084

Параметри:

Ковзання, відповідні моменту перемикання M₂

- для природної х-ки:

(15)

g1=1/0.8

g2=ll/0.8

ee=q/2

se2=sk*((g2*(1+ee)-ee)-sqrt((g2*(1+ee)-ee)^2-1))

g1 =

1.2500

g2 =

2.5283

ee =

0.3435

se2 =

0.0590

швидкість ne2=n0*(1-se2)

ne2 =

705.7678

- для штучних х-к, i=1,2,3

. (16)

1-ша характеристика

s12=se2*R11/r2 швидкість n12=n0*(1-s12)

n12 =

383.9689

s12 =

0.4880

2-га характеристика

s22=se2*R22/r2 швидкість n22=n0*(1-s22)

n22 =

569.0363

s22 =

0.2413

3-тя характеристика

s32=se2*R3/r2 швидкість n32=n0*(1-s32)

n32 =

660.5326

s32 =

0.1193

Ковзання, відповідні моменту пусковому М₁

- для природної х-ки:

(17)

se1=sk*((g1*(1+ee)-ee)-sqrt((g1*(1+ee)-ee)^2-1)) швидкість ne1=n0*(1-se1)

ne1 =

631.7709

se1 =

0.1576

- для штучних х-к, i=1,2,3

(18)

1-ша характеристика

s11=se1*R11/r2 швидкість n11=n0*(1-s11)

n11 =

-228.3727

s11 =

1.3045

2-га характеристика

s21=se1*R22/r2 швидкість n21=n0*(1-s21)

n21 =

266.2982

s21 =

0.6449

3-тя характеристика

s31=se1*R3/r2 швидкість n31=n0*(1-s31)

n31 =

510.8606

s31 =

0.3189

Сталі значення ковзань для реостатних х-к:

(19)

Природня

gk=Mk/Mnom

gk =

2.3602

sce1=sk*((gk*(1+ee)-ee)-sqrt((gk*(1+ee)-ee)^2-1))

sce2=sk*((gk*(1+ee)-ee)+sqrt((gk*(1+ee)-ee)^2-1))

sce1 =

0.0640

sce2 =

1.9164

Швидкості

nce1=n0*(1-sce1)

nce2=n0*(1-sce2)

nce1 =

702

nce2 =

-687.2986

Штучні

1-ша характеристика

sc11=sk1*((gk*(1+ee)-ee)-sqrt((gk*(1+ee)-ee)^2-1))

sc12=sk1*((gk*(1+ee)-ee)+sqrt((gk*(1+ee)-ee)^2-1))

sc11 =

0.5296

sc12 =

15.8586

Швидкості

nc11=n0*(1-sc11)

nc12=n0*(1-sc12)

nc11 =

352.7891

nc12 =

-1.1144e+004

2-га характеристика

sc21=sk2*((gk*(1+ee)-ee)-sqrt((gk*(1+ee)-ee)^2-1))

sc22=sk2*((gk*(1+ee)-ee)+sqrt((gk*(1+ee)-ee)^2-1))

sc21 =

0.2618

sc22 =

7.8404

Швидкості

nc21=n0*(1-sc21)

nc22=n0*(1-sc22)

nc21 =

553.6212

nc22 =

-5.1303e+003

3-тя характеристика

sc31=sk3*((gk*(1+ee)-ee)-sqrt((gk*(1+ee)-ee)^2-1))

sc32=sk3*((gk*(1+ee)-ee)+sqrt((gk*(1+ee)-ee)^2-1))

sc31 =

0.1295

sc32 =

3.8763

Швидкості

nc31=n0*(1-sc31)

nc32=n0*(1-sc32)

nc31 =

652.9115

nc32 =

-2.1572e+003
