Вихідні дані асинхронного двигуна.

Числа фаз обмоток статору і ротору , тобто рівні

Лінійна напруга на фазі статору .

Потужність, кВт

Pn=7.5;

Номінальна частота обертання, об/хв

nn=702;

Частота обертання магнітного поля n₀, об/хв

n0=750;

Перевантажувальна здатність

lam=2.6;

ПАРАМЕТРИ СТАТОРУ

Коефіціент потужності номінальний та при холостому ході

cosfnom=0.69; cosf0=0.22;

Номінальний струм статору, А

I1n=21.2;

Струм намагнічування при холостому ході, А

I10=16.7;

Активний опір фази статору, Ом

r1=0.788;

Індуктивний опір фази статору , Ом

x1=0.898;

ПАРАМЕТРИ РОТОРУ

Номінальна ЕРС фази ротору (ЕРС на кільцях розімкненого ротору), , В

Ernom=185;

Номінальний струм , А

I2n=28;

Активний опір фази ротору , Ом

r2=0.211;

Індуктивний опір фази статору, , Ом

x2=0.33;

Момент інерції, , кг/м²

J=0.3;

Номер схеми включення на динамічне гальмування згідно до табл 1

ind=4;

Розрахунок. Розрахунок.

Частина1. Параметри заступної схеми асинхронного двигуна та статичні механічні характеристики

Вид заступної схеми приведений на рисунку.

Рисунок 1 – Заступна схема асинхронного двигуна при його живленні від джерела напруги

Коефіцієнт приведення опорів вторинної обмотки до первинної і параметри схеми :

(1)

де - числа фаз статору і ротору, а оскільки - вимірюється міх кільцями ротору і є лінійною, то є лінійною ЕРС фази статору.

kr=(0.95*380/Ernom)^2

ke=sqrt(kr)

kr =

3.8078

ke =

1.9514

Опори заступної схеми. При обчисленні опору намагнічуючого контуру прийнята фазна ЕРС статору як

(2)

x21=kr*x2

r21=kr*r2

xk=x1+x21

x0=0.95*220/I10

Номінальний опір ротора

Ом (3)

R2nom=Ernom/I2n/sqrt(3)

Механічна характеристика асинхронного двигуна традиційно представляється у вигляді залежності моменту від ковзання двигуна М(s).

Ковзання , навпаки ,.

sn=(n0-nn)/n0

x21 =

1.2566

r21 =

0.8034

xk =

2.1546

x0 =

12.5150

Вид характеристики визначається формулою Клосса

. (4)

Де s_k - критичне ковзання

(5)

sk=r21/sqrt(r1^2+xk^2)

R2nom =

3.8146

Мк - критичний момент, Нм

(6)

w0=n0*pi/30;

q=2*r1/sqrt(r1^2+xk^2)

q =

0.6870

sn =

0.0640

U1f=220;

Mk=3*U1f^2/2/w0/(r1+sqrt(r1^2+xk^2))

Mk =

299.9120

sk =

0.3502

(Перевірка перевантажувальної здатності:

l=Mk/(Pn*1e+3*30/pi/nn)

l =

2.9397

sk =

0.3502

порівняти із табличною

lam nk =

487.3399

По формулах слід побудувати таблиці значень характеристик (природню та штучні), а самі характеристики зображувати графічно на міліметрівці. При побудові реостатної характеристики слід врахувати опір роторного ланцюга . Прийнято

Механічні характеристики

s=[-2:0.03:2];

ni=n0.*(1-s);

% Природня характеристика

M=(2+q)*Mk./(s/sk+q+sk./s);

I_2=U1f./sqrt((r1+r21./s).^2+xk^2);

% Характеристика при снижении напряжения 0,7U1f

U1i=0.7*U1f;

Mki=3*U1i^2/2/w0/(r1+sqrt(r1^2+xk^2));

Miu=(2+q)*Mki./(s/sk+q+sk./s);

I_2iu=U1i./sqrt((r1+r21./s).^2+xk^2);

% Реостатная характеристика

r_2i=r21+0.3*R2nom* kr;

ski=r_2i/sqrt(r1^2+xk^2);

Mir=(2+q)*Mk./(s/ski+q+ski./s);

I_2ir=U1f./sqrt((r1+r_2i./s).^2+xk^2);

kharM1=figure;

figure(kharM1);

kharI1=figure;

plot (M, ni,'k-', Miu, ni, 'r-',Mir, ni,'r--')

grid on

Xlabel(' m, h m')

ylabel('n, ob/xv')

Електромеханічні характеристики

figure(kharI1);

plot (s, I_2,'k-', s, I_2iu, 'r-', s, I_2ir, 'r--')

grid on

ylabel(' I_2, A')

Xlabel('s')

xmu =

Columns 1 through 6

28.1018 28.1018 26.5166 24.1838 21.6168 19.2750

Columns 7 through 10

17.3243 15.7127 14.3631 13.2187

На обох графіках такі позначення - природня харакетристика на графіку – суцільна чорна лінія, суцільна червона лінія – характеристика при зниженні напруги статору до 0,7 U_1ф, а переривчаста червона лінія – реостатна характеристика при введені в фазу ротора додаткового опору .

При механічна характеристика близька до лінійної залежгності, , а в області великих ковзань має гіперболічний характер . При момент набуває максимальних значень, причому в руховому режимі () відповідне значення критичного моменту , ніж в генераторному режимі (). Різниця моментів оцінюється кількісно

(7)

Пояснення виду механічної характеристики асинхронного двигуна полягає в аналізі залежностей моменту двигуна від струму ротора і потоку двигуна ().

(8)

Т. ч. залежність моменту від ковзання визначається характером зміни потоку, струму ротора і при змінах ковзання.

Розглядаючи залежність можна переконатися, що в області рухового режиму струм ротора монотонно зростає, прагнучи при до асимптоти . В генераторному режимі легко виявляється максимум , відповідний до , причому струм ротора при прагне до тієї ж асимптоти, що і в руховому режимі. Подібний вид має і залежність струму статора ( у режимі хх ).Залежність від ковзання можна отримати за допомогою схеми заміщення, як: . Отже, при зростанні модуля ковзання монотонно убуває, прагнучи при до нуля.

Якщо прийняти, що магнітний потік можна дійти висновку, що момент двигуна при малих ковзаннях, де міняється повільно, повинен зростати при збільшенні ковзання приблизно пропорційно струму . В області ж великих ковзань, навпаки, струм  і змінюється мало, тоді момент долджен знижуватися приблизно за тим же законом, що і . Максимум моменту настає при ковзанні, якому відповідає умова .

Насправді ж ЕРС і магнітний потік двигуна при роботі в руховому режимі у міру зростання навантаження і зв"язаного з ним падіння напруги в колі статора знижуються. Це зниження носить монотонний характер і додається до розглянутого вище впливу змін , не міняючи характеру залежності . Наявність максимуму струму в кривій в області генераторного режиму пояснюється тим, що у зв'язку із зміною фази струму статора і падіння напруги на опорі ЕРС двигуна і потік в області малих ковзань продовжують зростати і перевищують значення, відповідні ідеальному холостому ходу. При великих ковзаннях визначальним стає падіння на опорі , тут ЕРС і потік знижуються аналогічно зниженню ЕРС і потоку в руховому режимі роботи. Цим обумовлені максимум ЕРС і потоку в генераторному режимі і відповідний йому максимум струму ротора, і, як наслідок, максимум моменту в генераторному режимі більший, ніж в руховому.

Частина 2. Характеристики асинхронного двигуна в режимах динамічного гальмування

З живленням АД від джерела струму тісно пов'язане режим динамічного гальмування АД. Цей режим обумовлений живленням обмотки статора постійним струмом, при цьому магнітне поле статора нерухоме і ротор гальмується в постійному магнітному полі. Постійний струм статора при цьому не пов'язаний індуктивно з ротором. Динамічне гальмування двигуна з самозбудженням є простим, економічним і ефективним способом збільшення діапазону регулювання швидкості при спуску вантажів, тому його застосування інтенсивно розширюється.

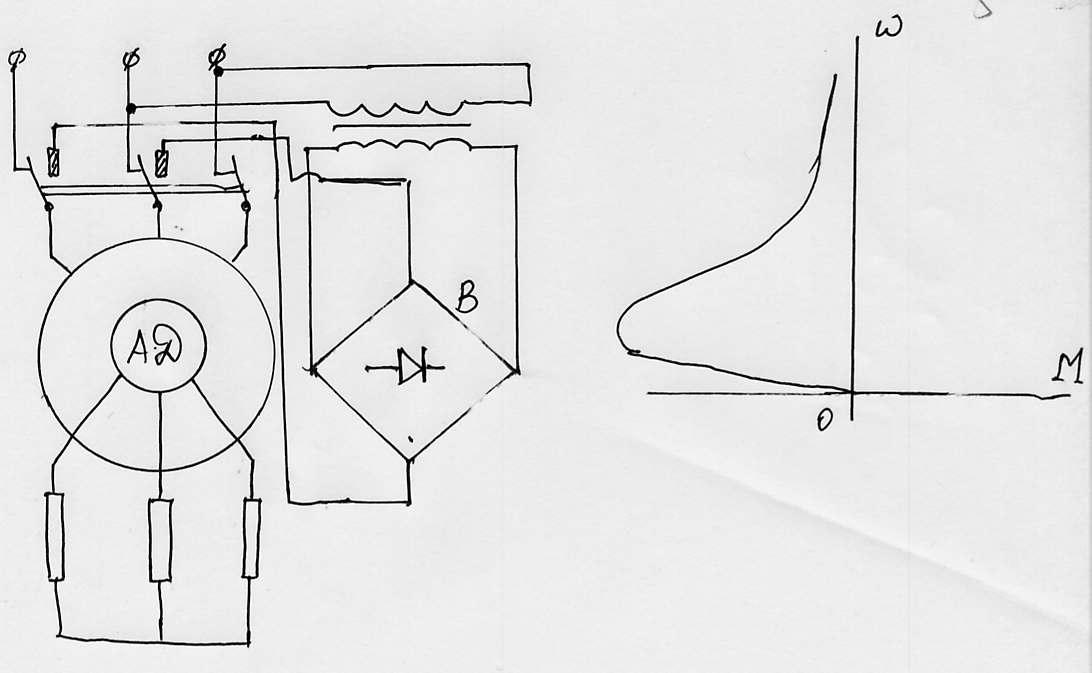

Схема включення АД на динамічне гальмування:

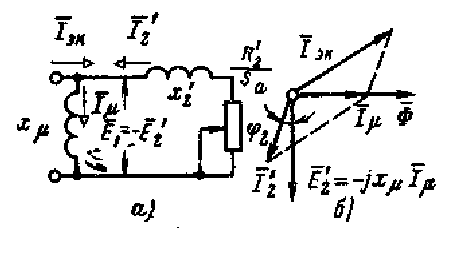

Рисунок 2 - Включення АД на динамічне гальмування, еквівалентна заступна схема режиму і відповідна їй векторна діаграма

При розрахунку живлення обмотки статора постійним струмом Iп приводиться до еквівалентної схеми живлення від трифазного струму I_1экв. Умовою такого эквивалентирования є рівність МДС, cоздаваемых постійним струмом Iп при вибраній схемі з'єднань обмотки статора при гальмуванні і еквівалентним змінним струмом I₁.

МДС системи трифазного струму I_1экв визначається відомою з теорії машин змінного струму формулою

, відповідно, МДС при живленні від джерела постійного струму і включенні за заданою схемою гальмування прирівнюється до F_экв, звідки виходять співвідношення I_1экв, приведені в таблиці 1:

Таблиця 1 - Можливі схеми включення обмоток статора АД на динамічне гальмування

Слід мати на увазі, що при динамічному гальмуванні

а основні співвідношення згідно до схеми рис.3 та векеторної діаграми рис.2 мають вигляд

звідки

(9)

Тому на базі формул (9) будується подальший алгоритм розрахунку процесу.

Подальший алгоритм розрахунку вірізняється тим, що як вихідний аргумент приймається не зміна ковзання, як раніше, а зміна насичення контура Г- образної схеми заміщення (її вхідного намагнічуючого опору), що має місце при динамічному гальмуванні, а потрібні нам значення ковзання, струму і моменту розраховуються.

Критичний момент та криртичне ковзання при динамічному гальмуванні визначаються як

Заступна схема при динамічному гальмуванні (живленні двигуна від джерела струму)

Рисунок 3 – Заступна схема асинхронного двигуна при його живленны выд джерела струму

Алгоритм розрахунку режиму динамічного гальмування

Універсальна характеристика намагнічування АД у в.о. → → →

→ → → →

→ (10)

Примусове динамічне гальмування із величиною постійного струму 3I₁₀ .

Згідно до табл. 1 введіть номер схеми включення обмотки статору на динамічне гальмування

switch ind

case 1

ki=0.816

case 2

ki=0.707

case 3

ki=0.943

case 4

ki=0.816

case 5

ki=0.707

case 6

ki=1.632

otherwise

disp('невірно задано номер схеми')

end

ki =

0.8160

R11 =

1.7461

I_1экв визначається за таблицею еквівалентування (табл. 1) для заданої схеми включення на динамічне гальмування

Еквівалентний струм при динамічному гальмуванні, А

I1e=ki*3*I10

I1e =

40.8816

Нижче наведено табличний алгоритм розрахунку динамічного гальмування для розглядуваного випадку

Таблиця 2

Общие данные для любых токов возбуждения				Данные для принятого постоянного тока возбуждения
Кривая намагничивания		Вспомогат. расчеты

1	2	3	4	5	6	7	8	9	10
0,2	0,26
0,4	0,52
0,6	0,736
0,8	0,895
1,0	1,0
1,2	1,07
1,4	1,122
1,6	1,163
1,8	1,196
2,0	1,223

Стовпці 1 і 2 таблиці є універсальною кривою намагнічування АД у в.о.

Характеристика намагничівання у в.о

.I_0=[0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2];

E_f1=[0.26 0.52 0.736 0.895 1 1.07 1.122 1.163 1.196 1.223];

Стовпці 3 і 4 Намагнічуючий струм в А та ЕРС фази статору у В

де I₁₀ – номинальний струм намагнічування статору,

U1n=380;

Imu=I10.*I_0

Efc=0.95*U1n.*E_f1

Imu =

Columns 1 through 6

3.3400 6.6800 10.0200 13.3600 16.7000 20.0400

Columns 7 through 10

23.3800 26.7200 30.0600 33.4000

Efc =

Columns 1 through 6

93.8600 187.7200 265.6960 323.0950 361.0000 386.2700

Columns 7 through 10

405.0420 419.8430 431.7560 441.5030

Стовпець 5 – реактивний опір намагнічуючого кола Х_г1

Опір намагнічуючого контуру, який відповідає характеристиці намагнічування xmu=Efc./Imu

sk1 =

2.8981

Стовпець 6

z1=I1e^2.-Imu.^2

z1 =

1.0e+003 *

Columns 1 through 6

1.6601 1.6267 1.5709 1.4928 1.3924 1.2697

Columns 7 through 10

1.1247 0.9573 0.7677 0.5557

z2=1+2*x21./xmu

z2 =

Columns 1 through 6

1.0894 1.0894 1.0948 1.1039 1.1163 1.1304

Columns 7 through 10

1.1451 1.1599 1.1750 1.1901

I_2dt=sqrt(z1./z2)

I_2dt =

Columns 1 through 6

39.0368 38.6413 37.8802 36.7735 35.3185 33.5149

Columns 7 through 10

31.3401 28.7287 25.5613 21.6094

Стовпець7

r_2n=sqrt((Efc./I_2dt).^2-x21^2)

r_2n =

Columns 1 through 6

2.0499 4.6927 6.9006 8.6958 10.1437 11.4566

Columns 7 through 10

12.8629 14.5599 16.8442 20.3924

Стовпці 8 Швидкість на природній характеристиці у об/хв

ne=r21./r_2n.*n0

ne =

Columns 1 through 6

293.9527 128.4082 87.3223 69.2958 59.4041 52.5967

Columns 7 through 10

46.8465 41.3862 35.7737 29.5492

Столвпeць 9 момент у Нм:

Mdt=-3.*(I_2dt).^2.*r_2n./w0

Mdt =

Columns 1 through 6

-119.3210 -267.6437 -378.2207 -449.1679 -483.3188 -491.5459

Columns 7 through 10

-482.5794 -459.0112 -420.3852 -363.7346

Динаміка асинхронного приводу (без урахування електричної постійної часу), визначається відповідно до основного рівняння приводу як:

Звідки визначається закон зміни швидкості при перехідному процесі

– механічна постійна часу. Час протікання перехідного процесу (гальмування і ін.) виявляється відповідно до функції критичної величини ковзання sk, тобто параметрів АД. Ця чудова властивість АД знаходить своє пояснення в самому виді механічної характеристики АД, що має екстремум в критичній точці. Існує мінімум часу протікання перехідного процесу при варіації параметрів роторного кола.
