Модуль №2 Побудова і дослідження електронних схем.
2.1. Дослідження біполярного транзистора

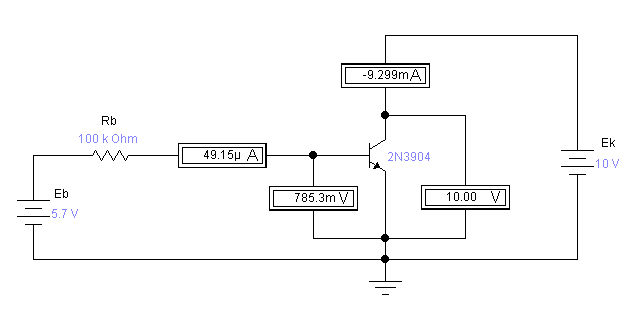

Експеримент 1. Визначення статистичного коефіцієнта передачі струму транзистора
а)
Напруга джерела ЕДС:
ЕБ = 5,7 В
Струм бази транзистора:
ІБ = 49,15 мкА
Струм колектора транзистора:
ІК = 9,299 мА
Напруга колектор-емітер:
UКЕ = 785,3 мВ
Статичний коефіцієнт передачі струму визначається за формулою βDC = ІК / ІБ
βDC = 189,2
б)
Напруга джерела ЕДС:
ЕБ = 2,68 В
Струм бази транзистора:
ІБ = 19,23 мкА
Струм колектора транзистора:
ІК = 3,753 мА
Напруга колектор-емітер:
UКЕ = 757,1 мВ
Статичний коефіцієнт передачі струму:
βDC = 195,2
в)
Напруга джерела ЕДС:
ЕБ = 5 В
Струм бази транзистора:
ІБ = 42,19 мкА
Струм колектора транзистора:
ІК = 8,067 мА
Напруга колектор-емітер:
UКЕ = 780,6 мВ
Статичний коефіцієнт передачі струму:
βDC = 191,2

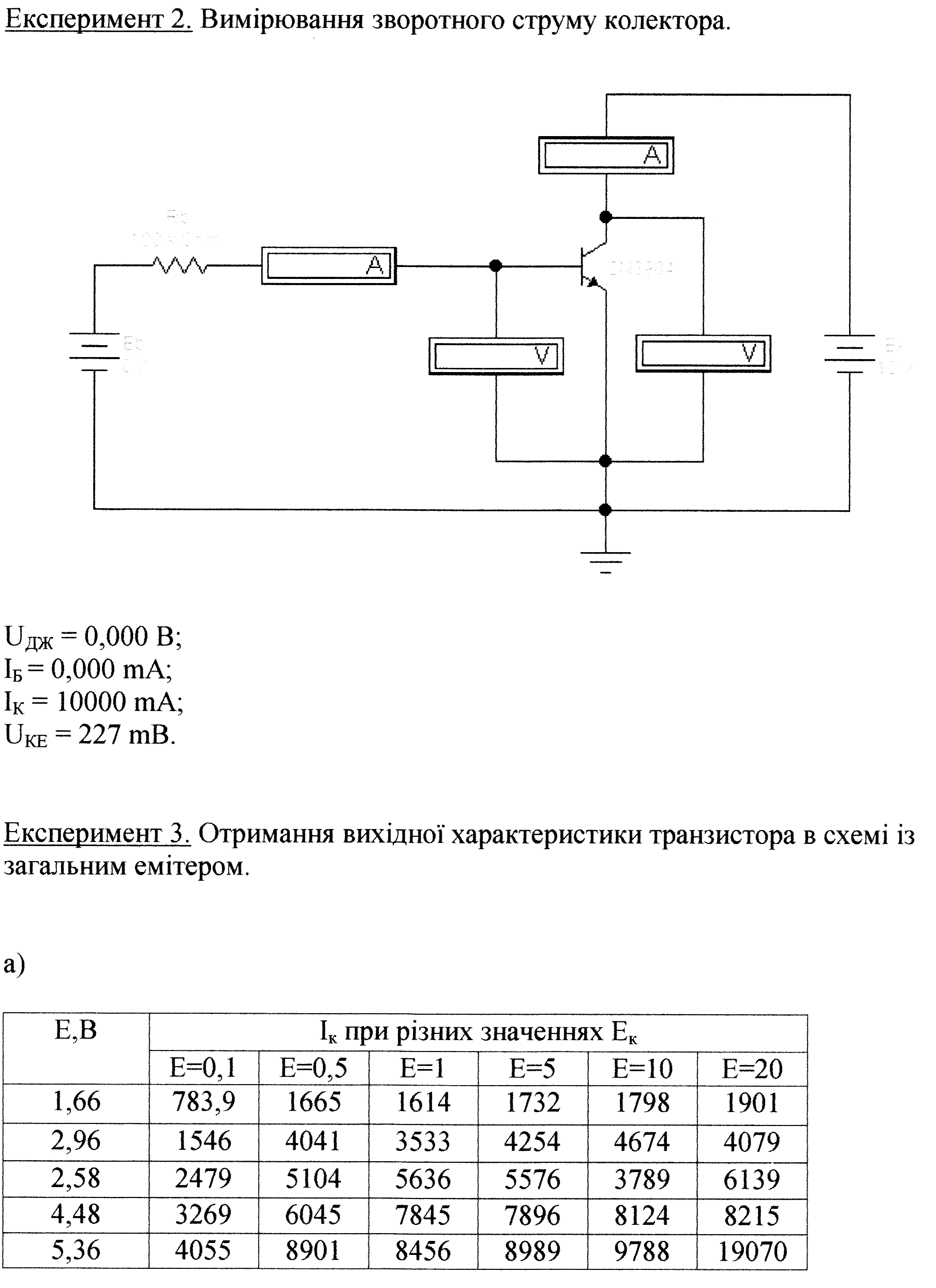

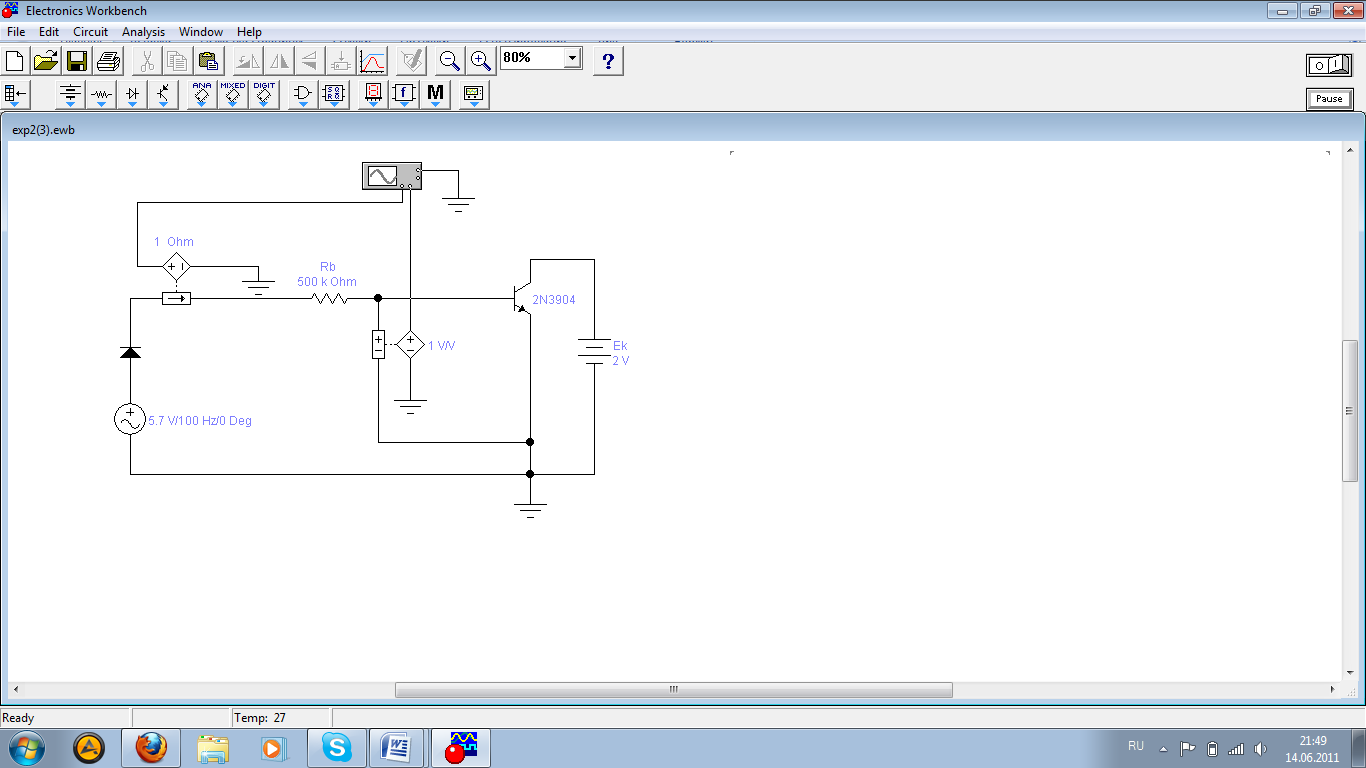

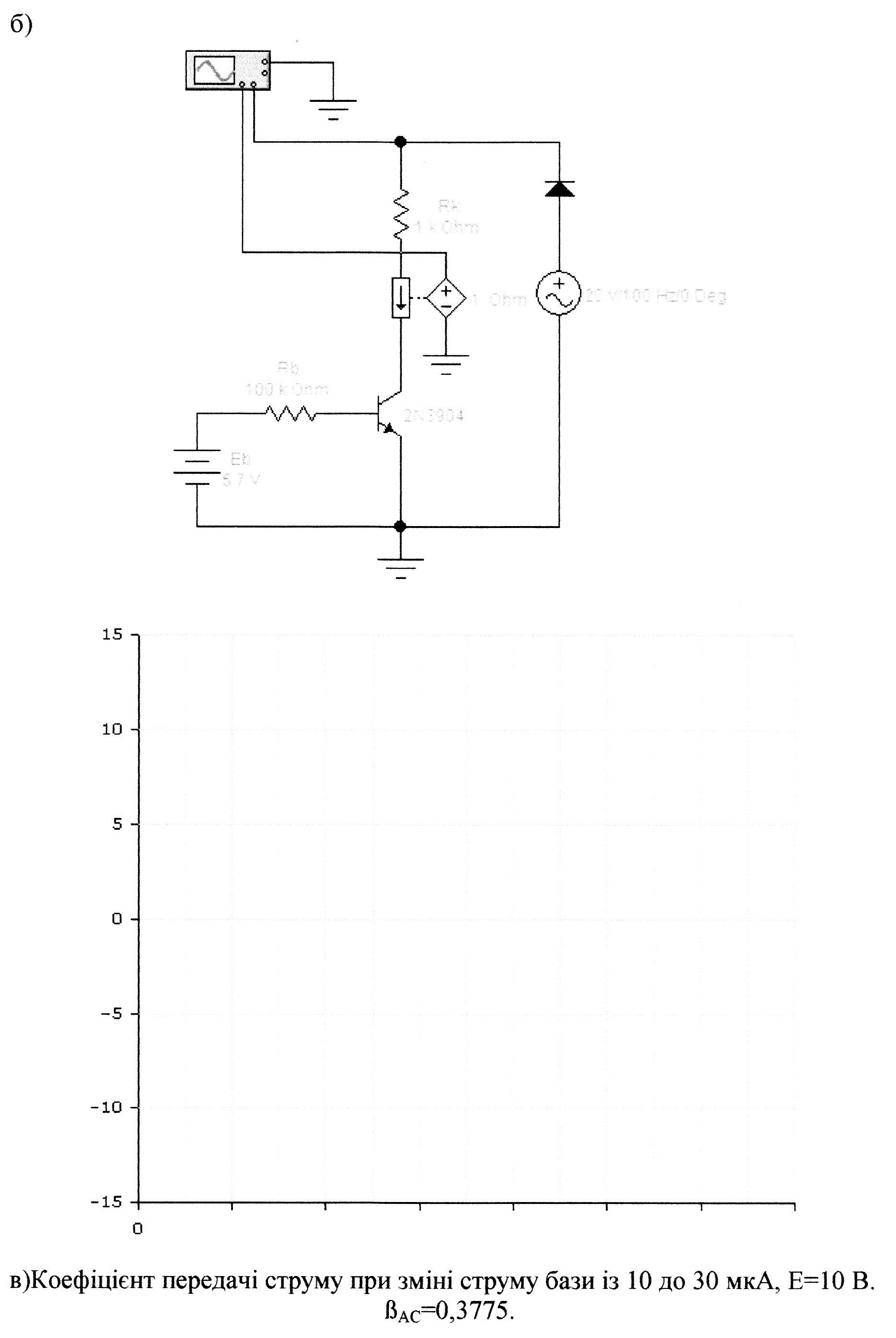

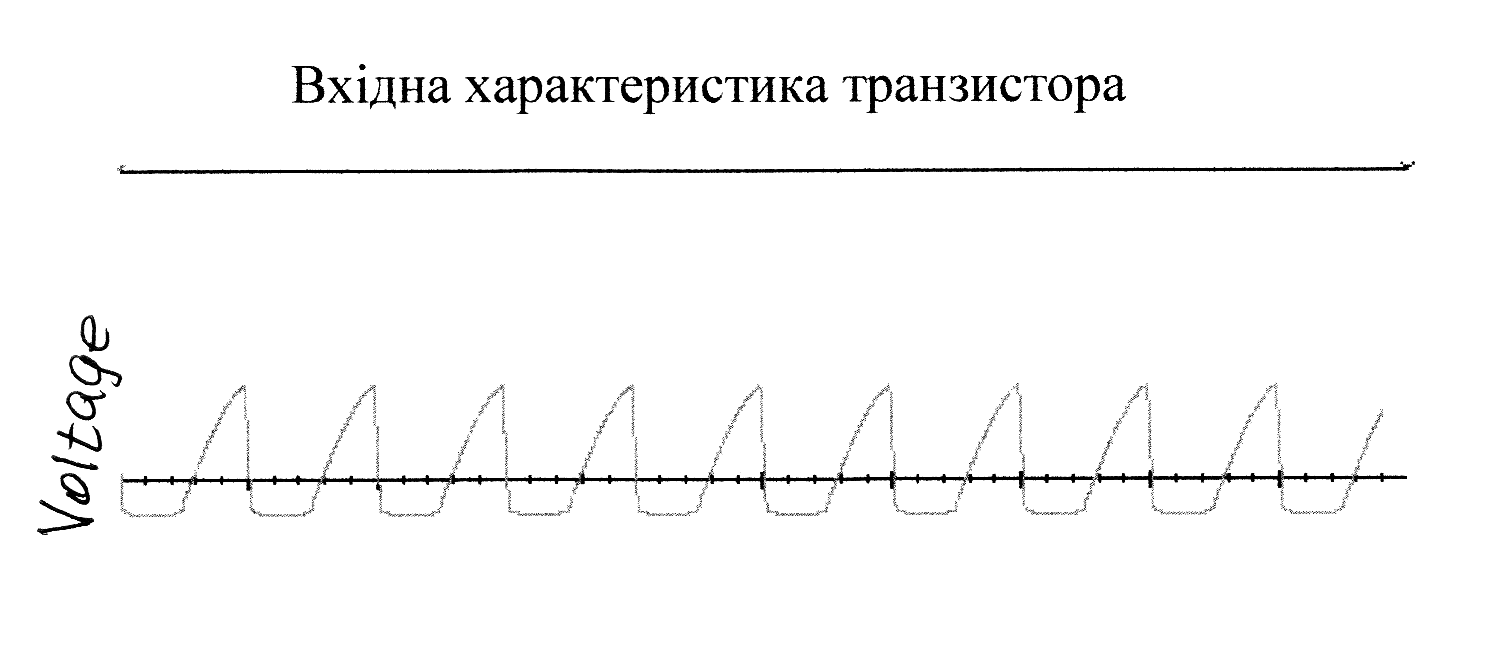

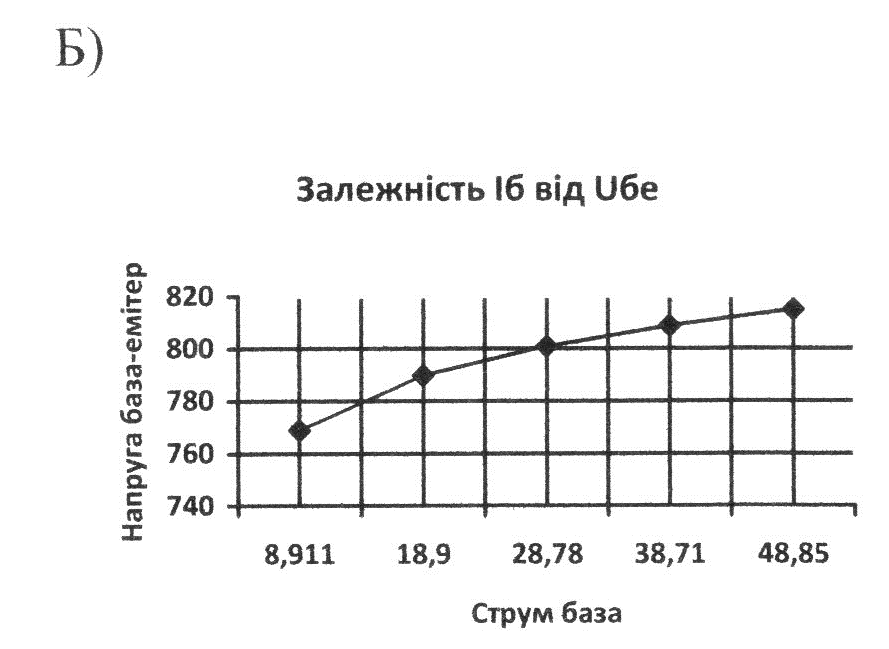

Експеримент 4. Отримання вхідної характеристики транзистора в схемі із загальним емітером.
В)
Г) Rвх = 12,756 Ом

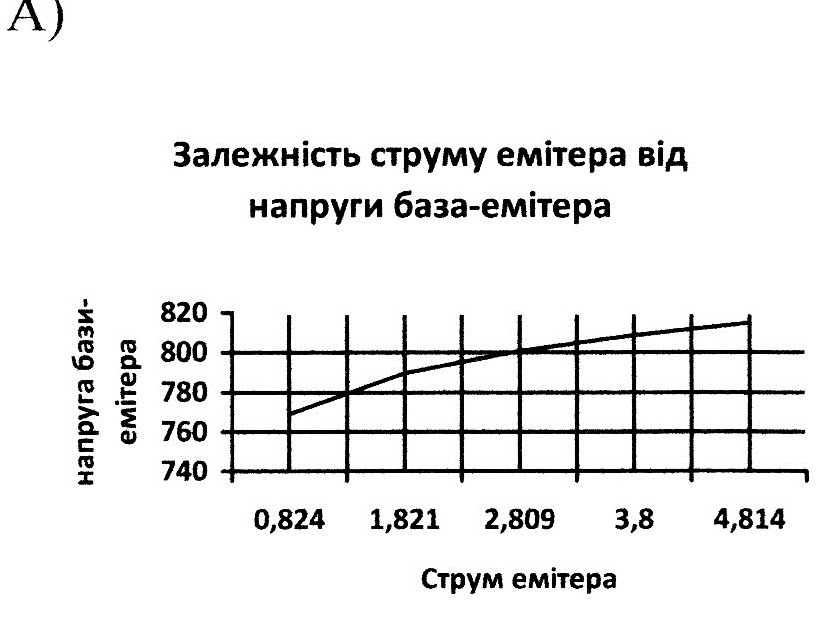

Експеримент 5. Отримання вхідної характеристики транзистора в схемі із загальною базою.
В) Re = 11,74 Om
Г) Re = 25 mB/Ie
For Ib =~ 20mkA – Ie = 1,821
Re = 13,728 Om
2.2 Дослідження операційного підсилювача
Експеримент 1. Вимірювання вхідних струмів.
Експеримент 2. Вимірювання напруги зміщення.

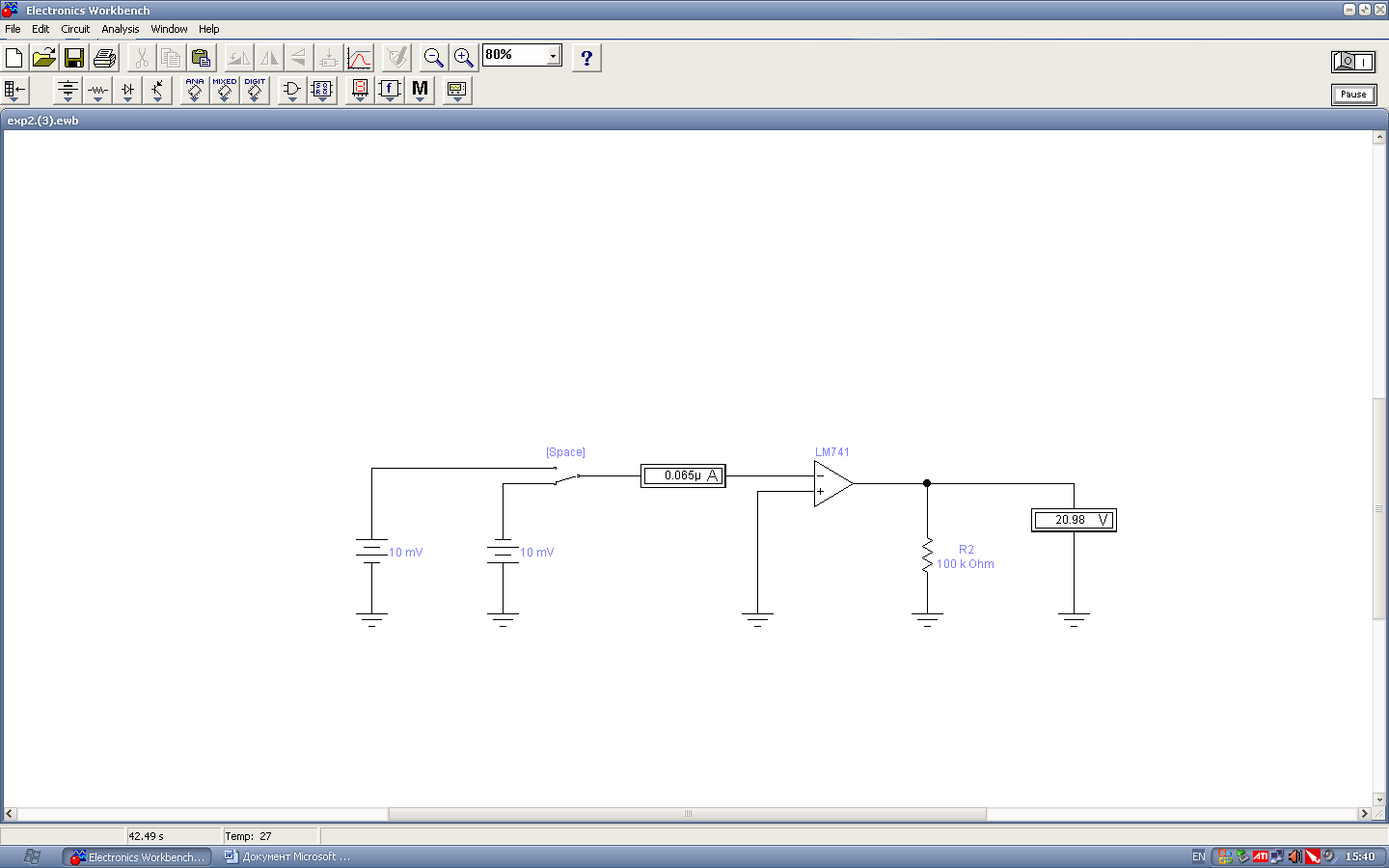

Експеримент3. Вимірювання вхідного і вихідного опорів
а) Скласти наступну схему. Увімкнути схему. Виміряти вхідний струм і вихідну напругу, записати результати вимірів:
- вхідного струму, мкА до перемикання ключа;
- зміни вхідної напруги, мВ;
- зміни вхідного струму, мкА;
- вхідного диференційного опору ОП, Ом.
Івх = 0.075 мкА
Uвх = -20.98 мВ
Iвх = 0.075 мкА
Rдиф = 100000 Ом
Перемкнути ключ. Виміряти вхідний струм після перемикання ключа. Розрахуйте зміни вхідної напруги і струму. За отриманими результатами обчислити диференційний вхідний опір ОП. Записати результати вимірів:
- вхідного струму, мкА до перемикання ключа;
- зміни вхідної напруги, мВ;
- зміни вхідного струму, мкА;
- вхідного диференційного опору ОП, Ом.
Івх = 0.065 мкА
Uвх = 20.98 мВ
Iвх = 0.065 мкА
Rдиф = 100000 Ом

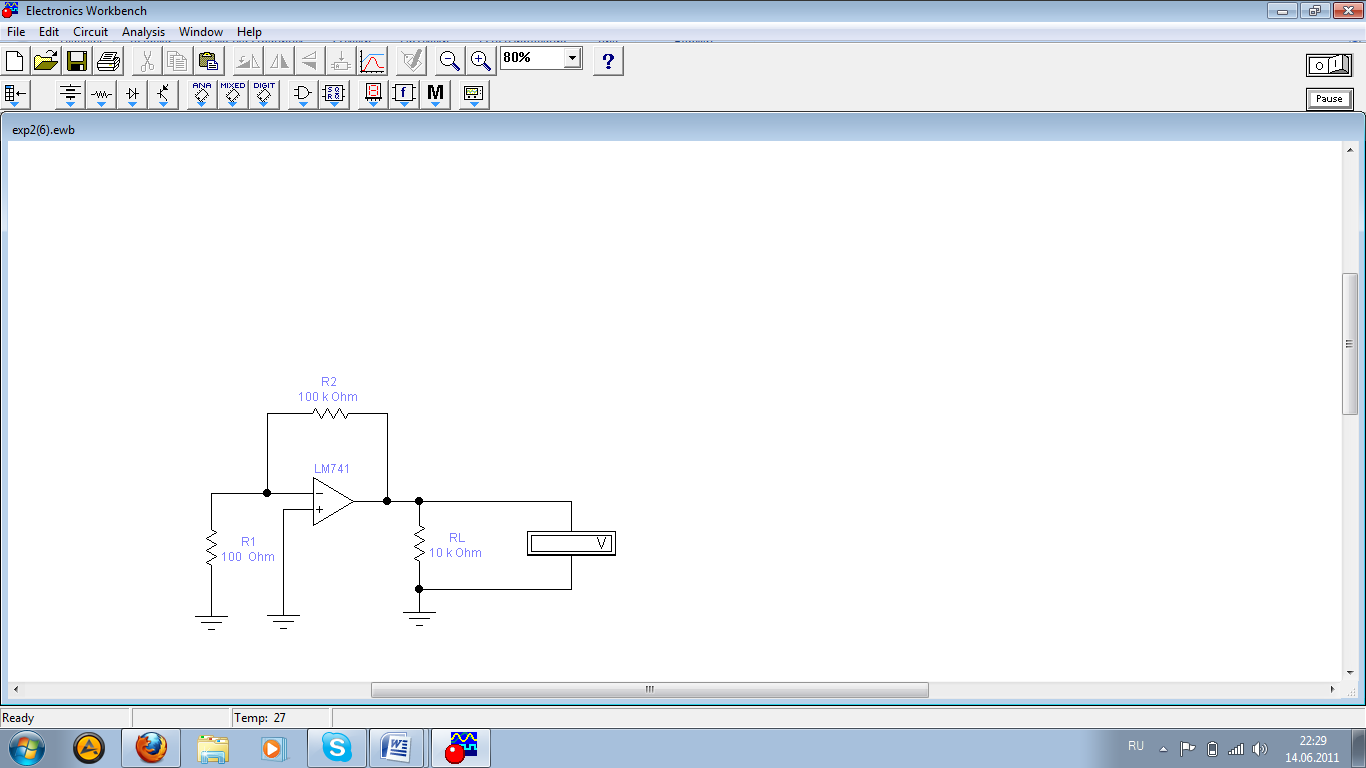

б) Зменшувати опір навантаження до тих пір, поки вхідна напруга не буде дорівнювати приблизно половині значення, отриманого в п. а). Записати результати:
- вихідної напруги В;
- вихідного опору ОП.
Uвих = 10.84 В
Rвих = 80 Ом

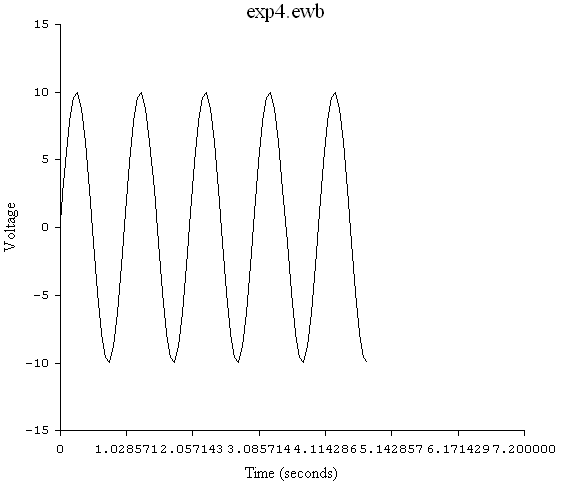

Експеримент 4. Вимірювання часу наростання вихідної напруги операційного підсилювача.
Uвих = 10 B
t = 0,506 c
V = 19,76
2.3Дослідження логічних схем

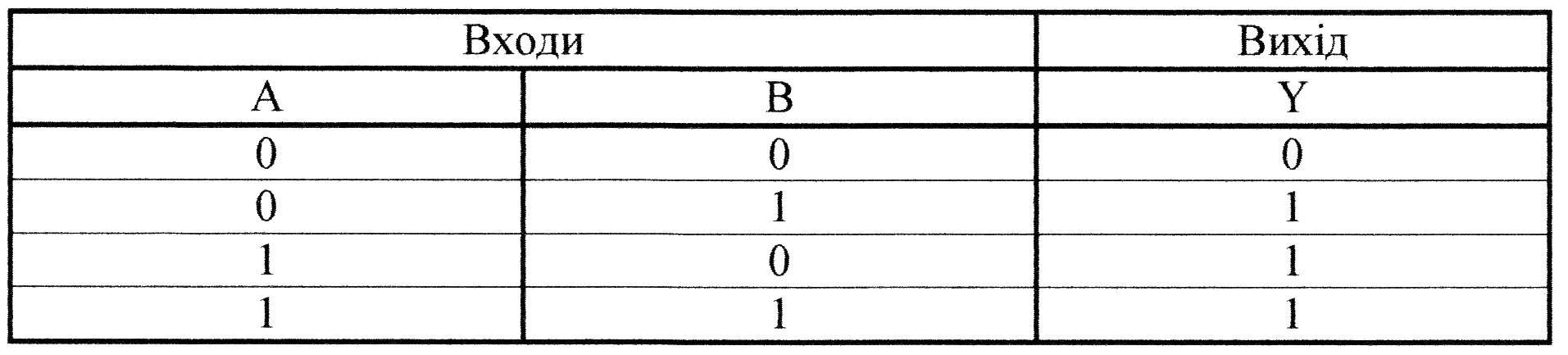

Експеримент 1. Вивчення логічної функції АБО.
б) Y = 1XvX1
Y = 1v1 = 1

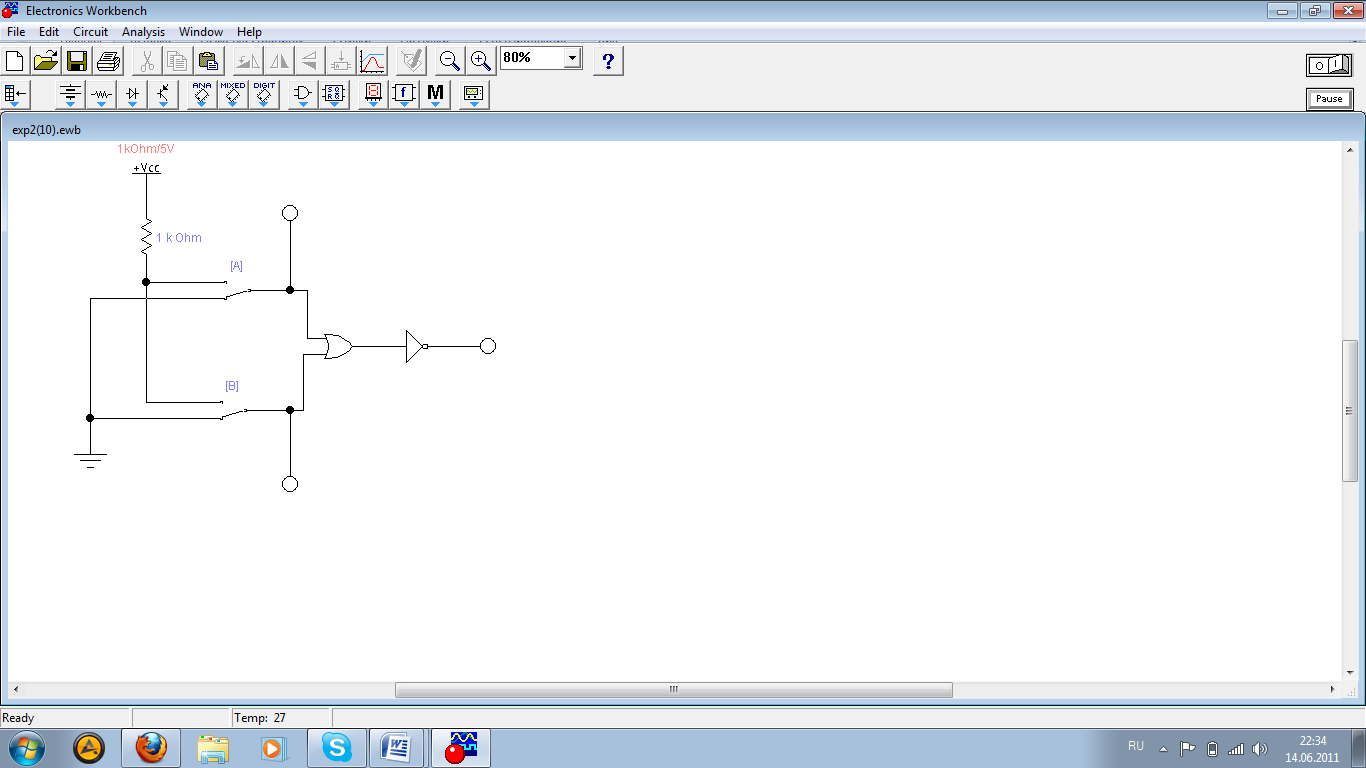

Експеримент 2. Вивчення логічної функції АБО-НІ.
б)

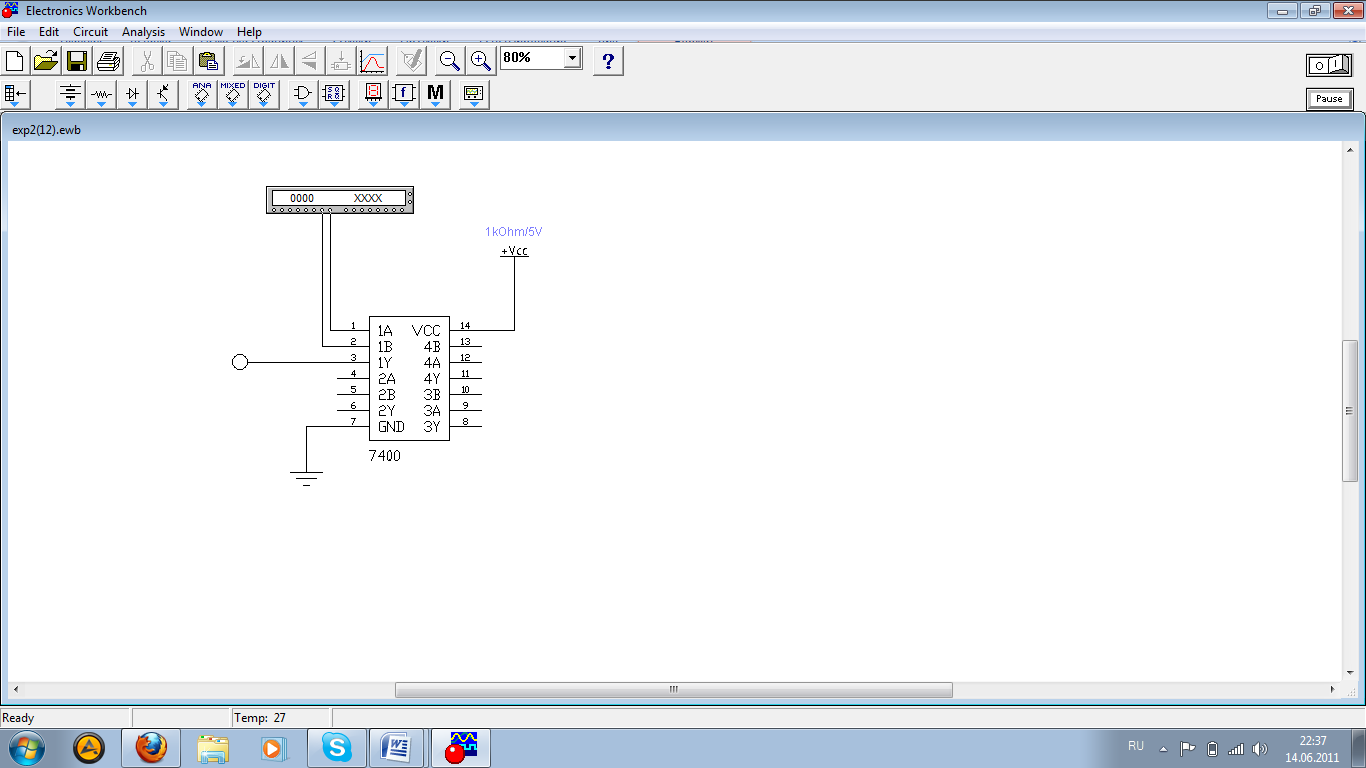

Експеримент 3.Вивчення логічних схем за допомогою генератора слів.
Індивідуальне завдання
Модуль 1
Варіант №8

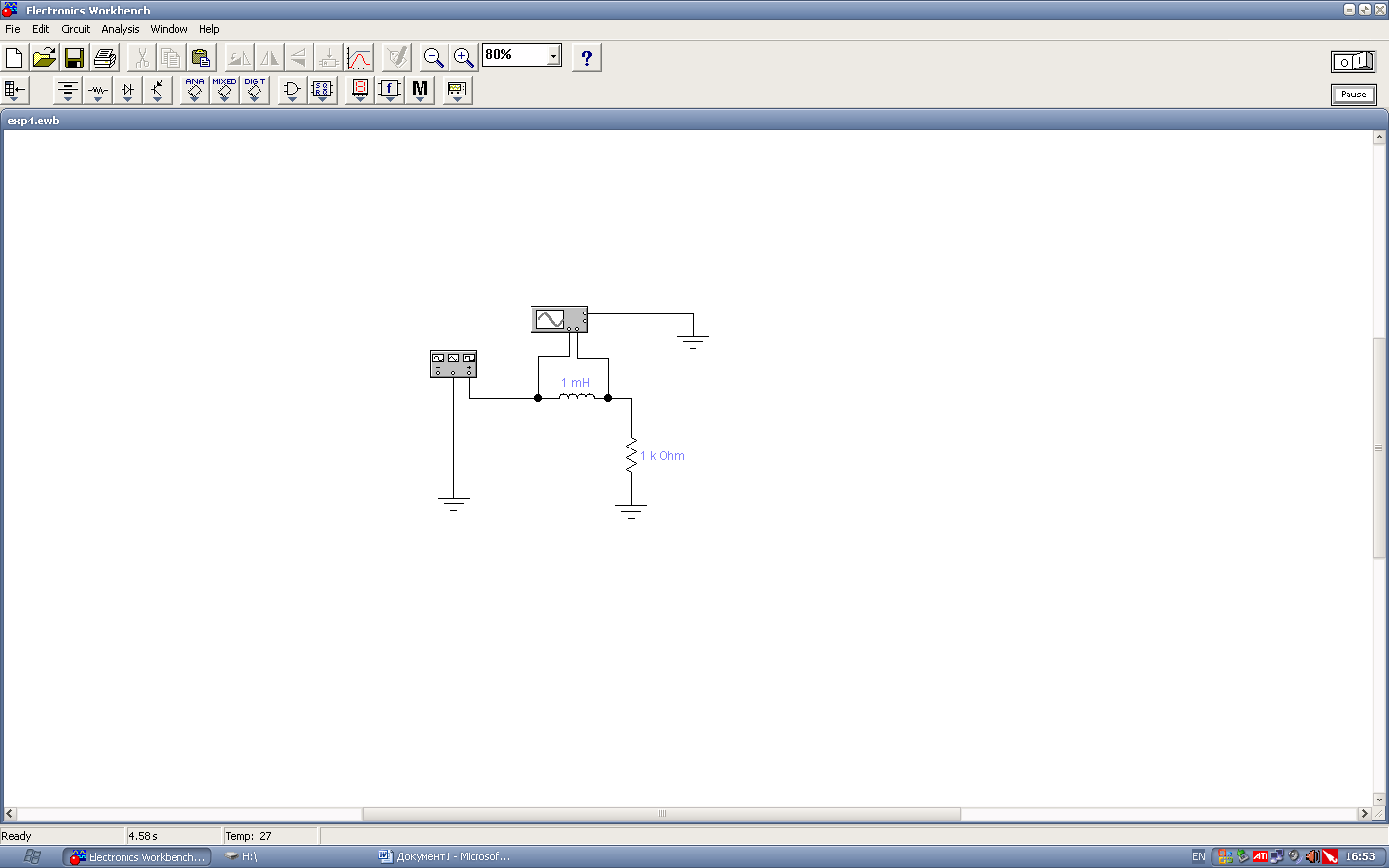

Схема процесів в котушці індуктивності (співвідношення між струмом і напругою) при поданні послідовності однополярних прямокутних імпульсів струму.

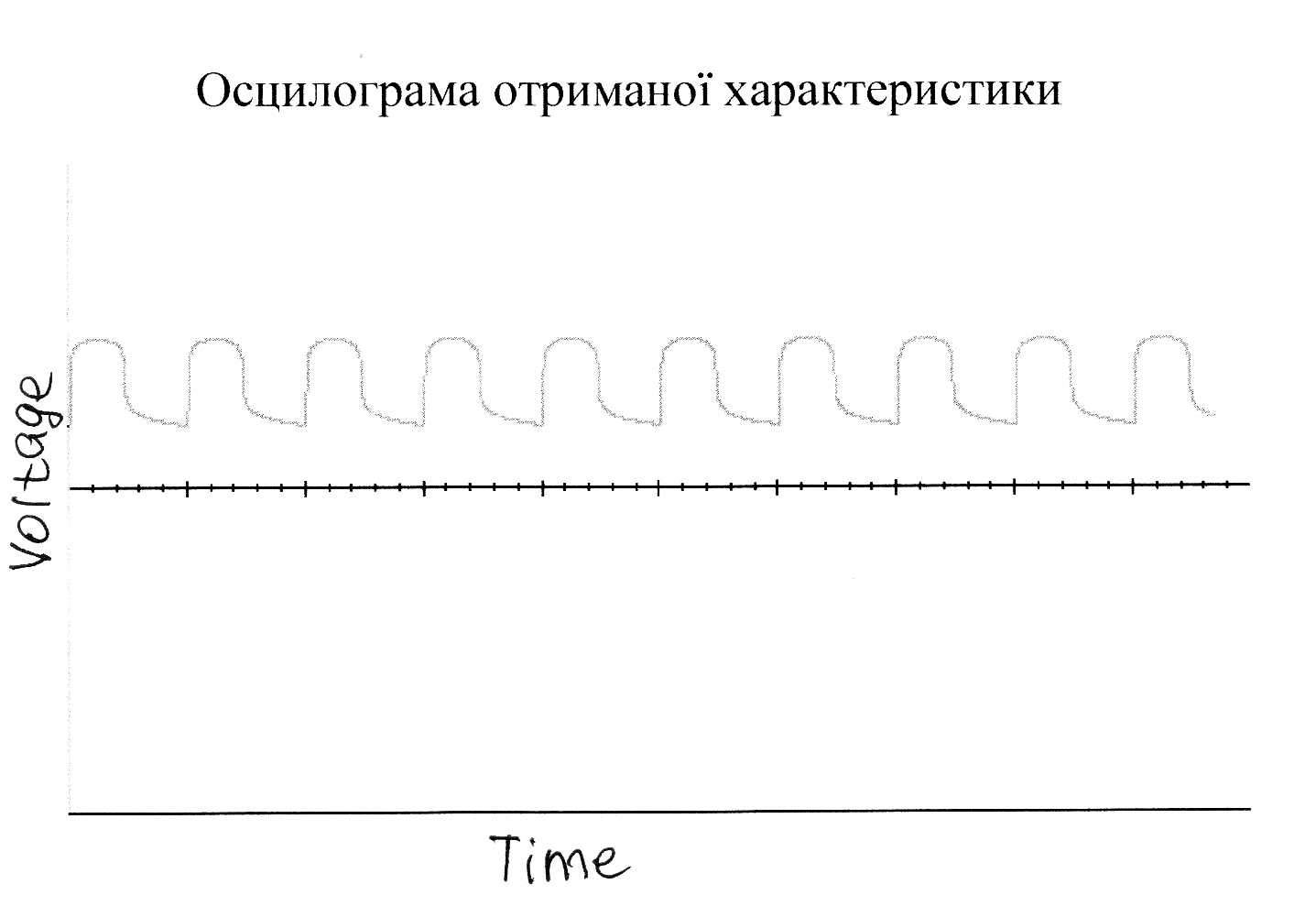

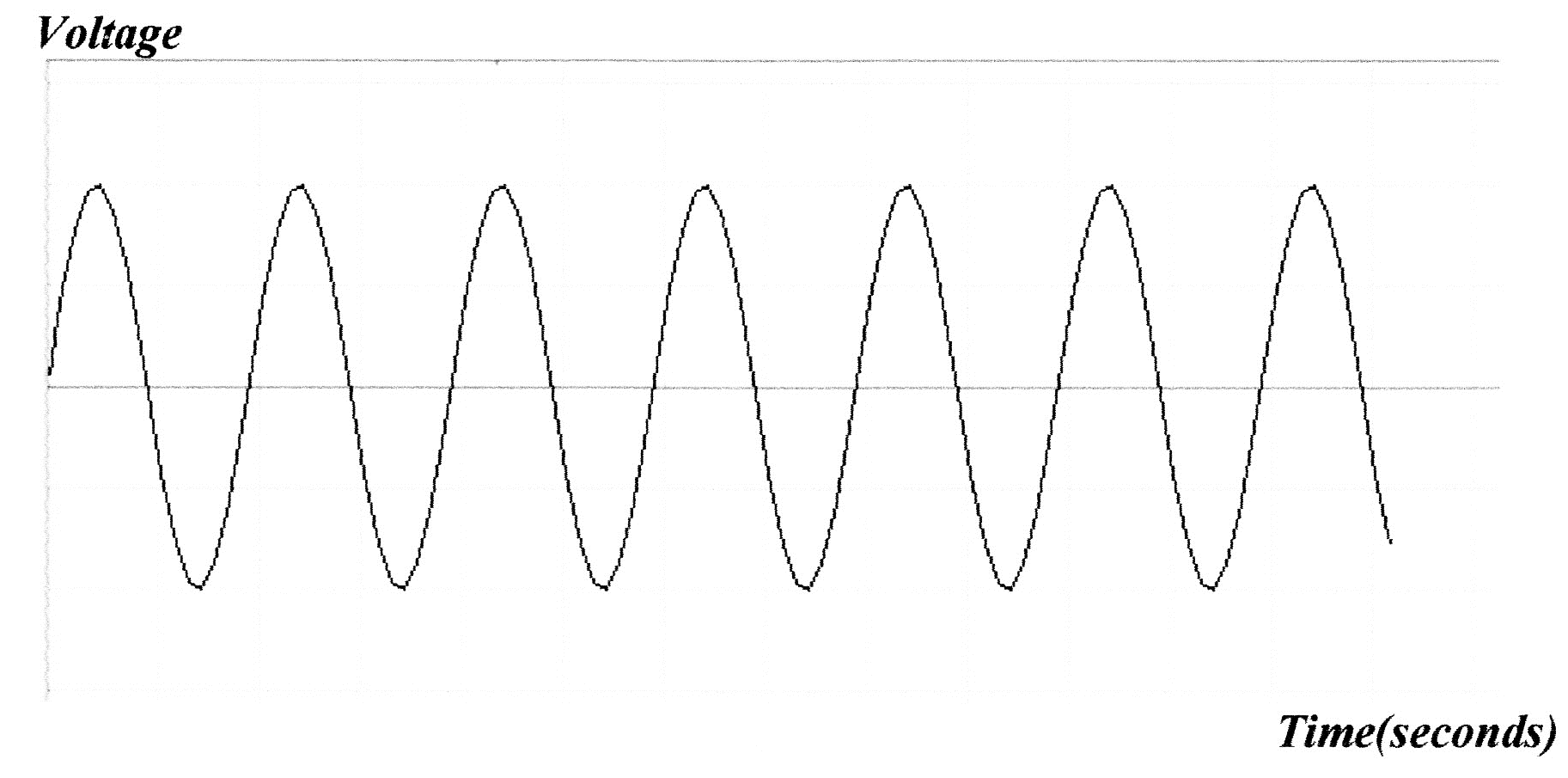

Осцилограма напруги та часу затримки на котушці індуктивності
Параметри схеми:
-
напруга на котушці 10 В;
-
час дії напруги 1,02 с;
-
приріст струму 20 А;
-
індуктивність 0,002 Гн.
Індивідуальне завдання
Модуль 2
Варіант №8

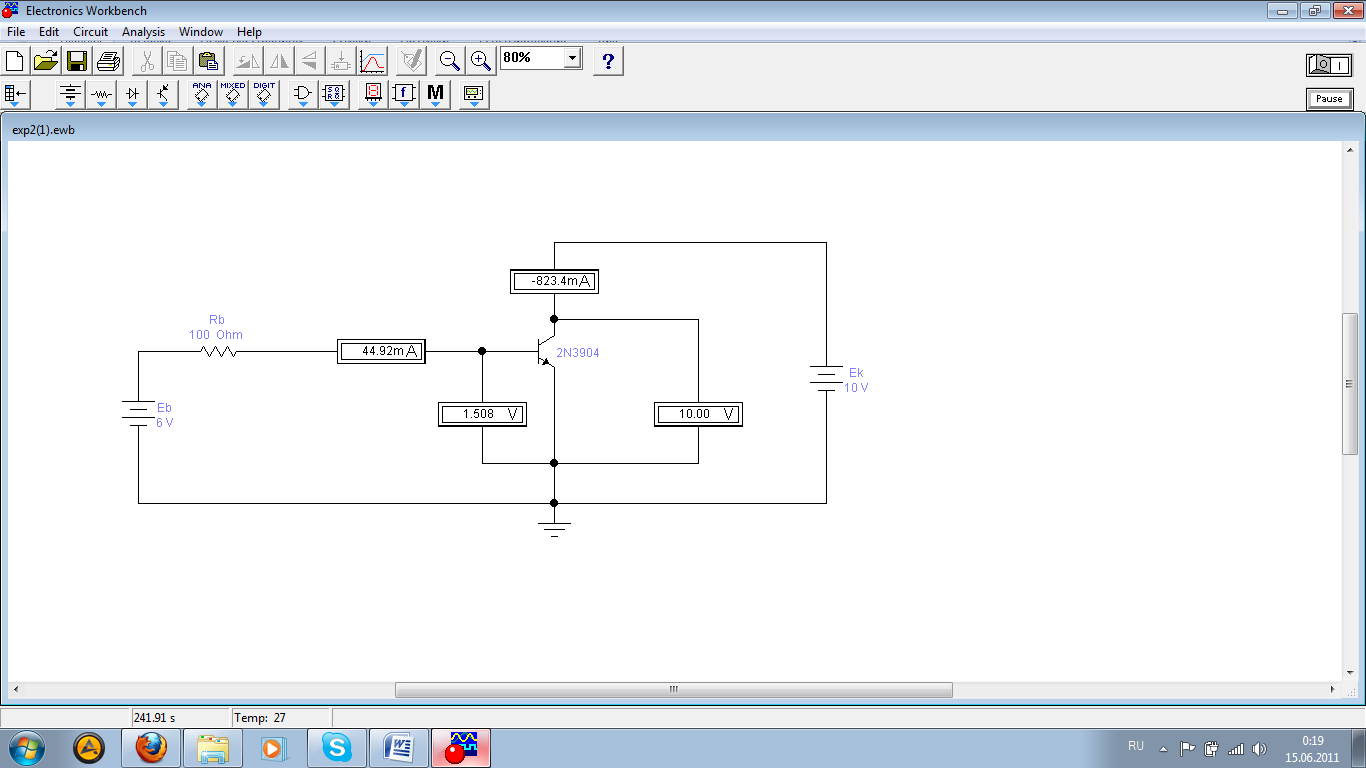

Скласти схему дослідження біполярного транзистора, тип досліджуваного транзистора вибрати відповідно варіанту. Провести виміри зворотного струму Іко.
Тип досліджуваного транзистора LM 3904
-
Зворотний струм, Іко= 823,4 мА
