НАЦІОНАЛЬНИЙ АВІАЦІЙНИЙ УНІВЕРСИТЕТ
ІНСТИТУТ КОМП’ЮТЕРНИХ ТЕХНОЛОГІЙ
Факультет комп’ютерних систем
Кафедра комп’ютеризованих систем управління
ЗВІТ
із схемо технічної практики
Студента 1 курсу 105 групи
Спеціальності 6.050102 «Комп’ютерна інженерія»
Ждана Сергія Володимировича
База практики: Національний авіаційний університет,кафедра КСУ
Керівник практики – Русаков О.І.
Термін проходження практики: ___________________________
Київ 2011
Модуль 1 Побудова і дослідження простих електричних схем
1.1.Дослідження джерел енергії та пасивних елементів електричних схемах
Експеримент 1. Ідеальне джерело постійної ЕДС
а) Зняття вольт-амперних характеристик за допомогою амперметра та вольтметра.
|
Опір,Ом |
0,1 |
1,0 |
10,0 |
100 |
1000 |
|
Струм джерела Е1,А |
29,7 |
2,997 |
300 |
30 |
3 |
|
Напруга на Е1,В |
3 |
3 |
3 |
3 |
3 |
|
Струм джерела Е2,А |
118,8 |
11,99 |
1,2 |
120 |
12 |
|
Напруга на Е2,В |
12 |
12 |
12 |
12 |
12 |
|
Струм джерела Е3,А |
99,01 |
9,99 |
1 |
100 |
10 |
|
Напруга на Е3,В |
10 |
10 |
10 |
10 |
10 |
|
Струм джерела Е4,А |
49,51 |
4,995 |
499,9 |
50 |
5 |
|
Напруга на Е4,В |
5 |
5 |
5 |
5 |
5 |

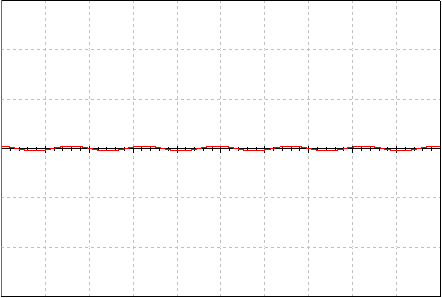

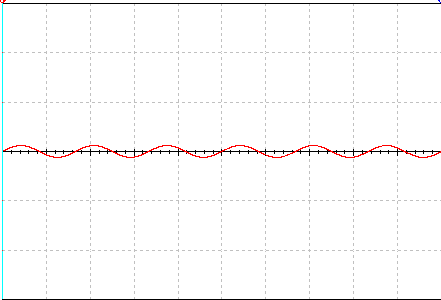

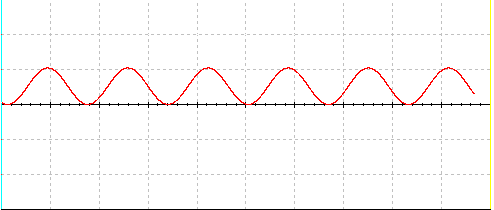

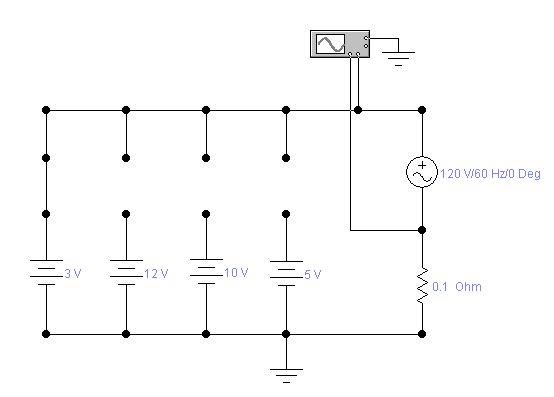

б) Зняття вольт-амперних характеристик за допомогою осцилографа.
V4
V3
V2
V1

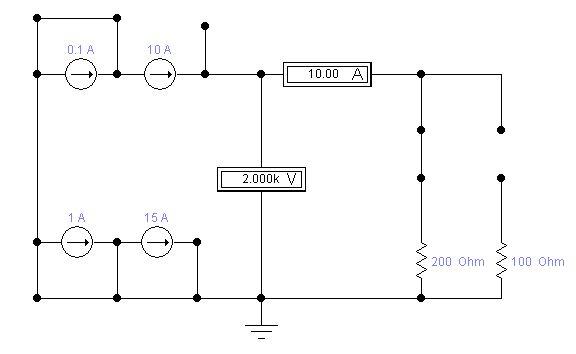

Експеримент 2. Ідеальне джерело постійного струму
А) Зняття вольт-амперних характеристик за допомогою амперметра та вольтметра.
|
Опір,Ом |
0,1 |
1,0 |
10,0 |
100 |
1000 |
|
Струм джерела J1,А |
0.100 |
0.100 |
0.100 |
0.100 |
0.100 |
|
Напруга на J1,В |
0.010 |
0.100 |
2.000 |
8.00 |
66.00 |
|
Струм джерела J2,А |
1.00 |
10.00 |
10.00 |
10.00 |
6.66 |
|
Напруга на J2,В |
1.000 |
10.20 |
120.0 |
1000 |
6666 |
|
Струм джерела J3,А |
-1.000 |
-1.010 |
-1.000 |
-1.000 |
-0.666 |
|
Напруга на J3,В |
-0.100 |
-0.100 |
-2.00 |
-100.0 |
-666.0 |
|
Струм джерела J4,А |
-9.00 |
-16.55 |
16.00 |
-16.00 |
-10.99 |
|
Напруга на J4,В |
-1.500 |
-16.02 |
-160.0 |
-1600 |
-12760 |

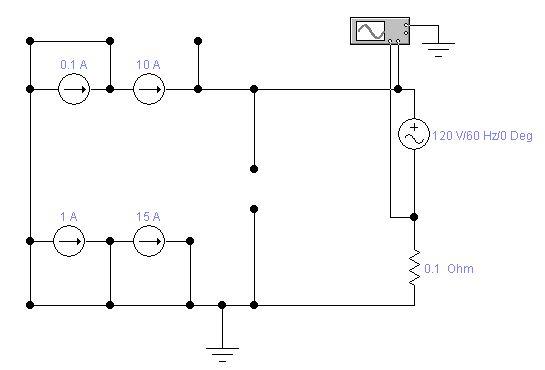

б)
Зняття вольт-амперних характеристик
за допомогою осцилографа.

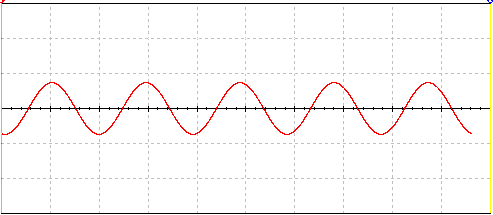

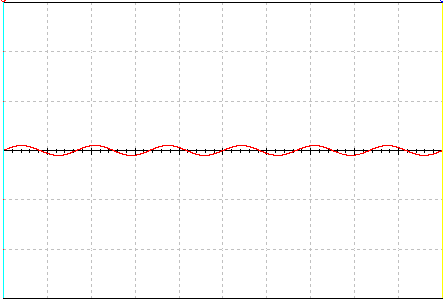

Характеристики з осцилографа

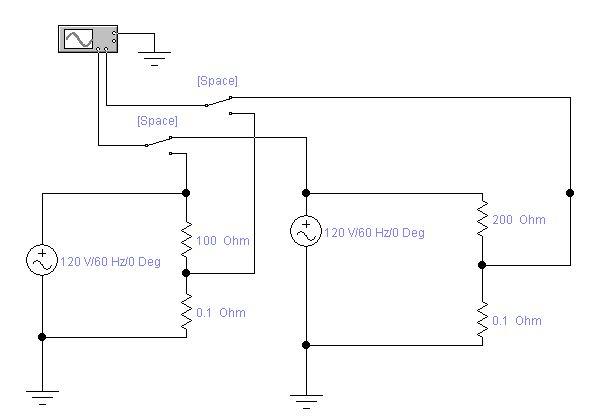

Експеримент 3. Вольт-амперні характеристики резистора.
а)Зняття вольт-амперних характеристик за допомогою амперметра та вольтметра.
|
Опір,Ом |
100 |
200 |
|
|
Струм,А |
0.1 |
0.1 |
|
|
Напруга,В |
10 |
20 |
|
|
Струм,А |
-1 |
-1 |
|
|
Напруга,В |
-100 |
-200 |
|
|
Струм,А |
10 |
10 |
|
|
Напруга,В |
1000 |
2000 |
|
|
Струм,А |
-15 |
-15 |
|
|
Напруга,В |
-1500 |
-2.2900 |
|
б)
Зняття вольт-амперних характеристик
за допомогою осцилографа.

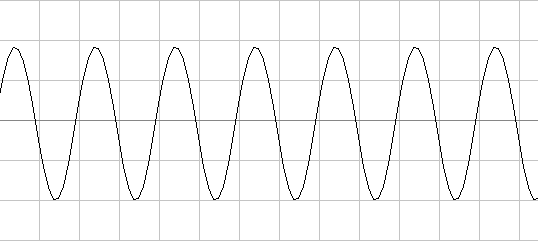

Показання осцилографа

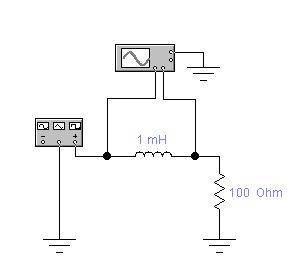

Експеримент 4. Дослідження процесів в котушці індуктивності
Напруга на котушці 10В
Час дії на котушці 1.02с
Приріст струму 20А
Індуктивність 10Гн
Експеримент 5. Дослідження процесів в конденсаторі
Приріст струму 15А
Час проходження струму 0.12с
Приріст напруги 15В
