1. Испытания на коммутационную износостойкость при коммутации номинальной нагрузки.

2. Испытания на критическую отключающую способность (отсутствие критических токов).

3. Испытания на номинальную отключающую способность.

4. Испытания на одноразовую предельную отключающую способность.

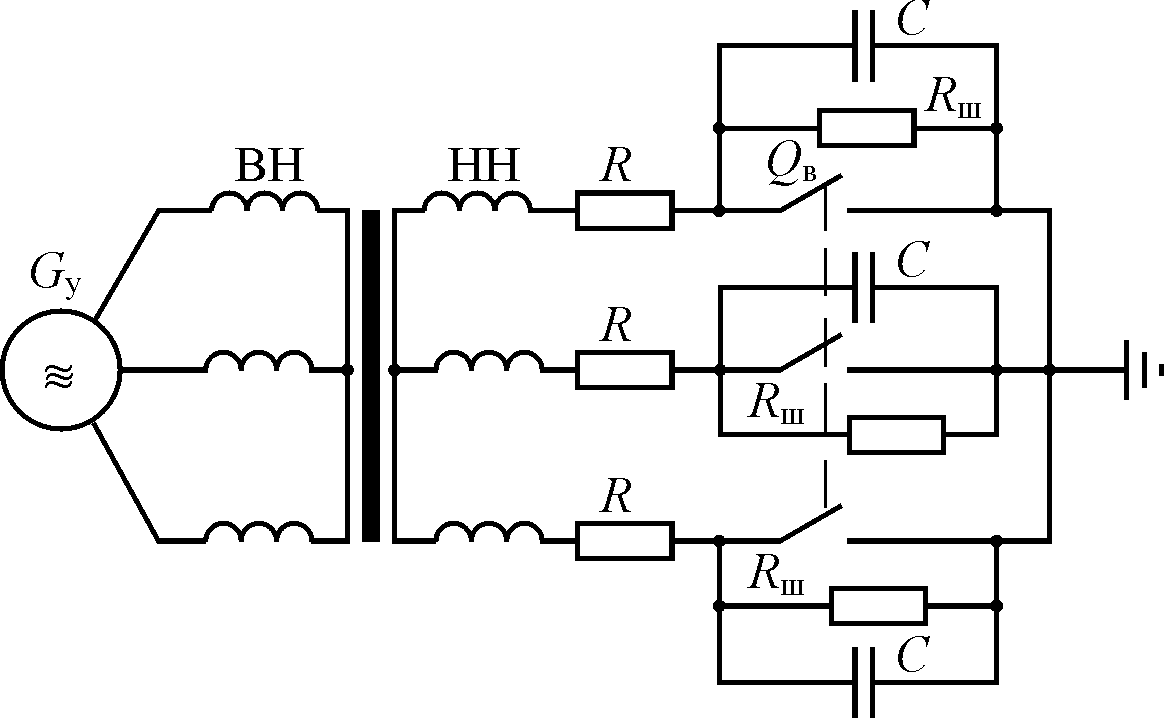

Первые два вида испытаний осуществляются аналогично (также как и соответствующие испытания аппаратов управления с использованием такой же схемы испытаний). Для проверки предельной коммутационной способности используют схему, показанную на рис.

Питание схемы осуществляется от ударного генератора G_у через понижающий ударный трансформатор Т_у. Их сопротивления, а также сопротивление ограничительного резистора R обеспечивают заданные параметры тока к.з. Шунтирующее сопротивление R_ш и емкость С обеспечивают заданные параметры восстанавливающегося напряжения

4.5 Испытания высоковольтных выключателей. Виды испытаний

Выключатели высокого напряжения являются основными коммутационными аппаратами распределительных устройств электрических станций и подстанций. От надежности их функционирования существенно зависит надежность электроснабжения предприятий и населенных пунктов. Основной функцией высоковольтных выключателей является защита основного электрооборудования: они должны обеспечить надежное отключение поврежденного участка. В то же время высоковольтные выключатели осуществляют функции коммутации электрических цепей и в других режимах:

• включение и отключение в номинальных режимах (при вводе основного электрооборудования в эксплуатацию или выводе его в ремонт);

• включение и отключение ненагруженных воздушных линий и холостых трансформаторов (малых емкостных и малых индуктивных токов).

Соответственно разнообразным эксплуатационным режимам для выключателей высокого напряжения предусмотрены следующие виды коммутационных испытаний:

1. Отключение токов, составляющих 10, 30, 60 и 100% номинального тока отключения выключателя при коэффициенте асимметрии не более 0,2; при каждом значении тока в этом случае проводится не менее шести отключений.

2. Отключение критических токов, составляющих примерно от 2 до 6% номинального тока отключения выключателя, при которых значительно возрастает длительность горения дуги. При этом также проводится не менее шести отключений.

3. Включение тока, равного номинальному значению тока включения выключателя не менее 2 раз.

4. Выполнение нормированных коммутационных циклов при номинальном токе отключения и номинальном токе включения:

• для выключателей, допускающих автоматическое повторное включение такими циклами являются: цикл 1 О-t_б/т-ВО-180 с-ВО и цикл 1а О-t_б/т-ВО-20 с-ВО;

• для выключателей, не предназначенных для работы в режиме АПВ, нормированный коммутационный цикл имеет следующий вид: -цикл 2 О-180с-ВО-180 с-ВО, где О - операция отключения; ВО - операция включения на существующее короткое замыкание и немедленного (без выдержки времени) отключения; t_б/т - гарантируемая для выключателей бестоковая пауза (при АПВ составляет обычно 0,3-1,2 с в зависимости от типа выключателя); 180 с - промежуток времени в секундах

5. Отключение токов 60, 75 и 90% от номинального тока отключения в условиях неудаленного к.з.; а также 25% от номинального тока отключения в условиях рассогласования фаз;

6. Отключение и включение ненагруженных линий и трансформаторов.

Все виды испытаний на коммутационную способность проводятся при напряжении, соответствующем номинальному (наибольшему рабочему) напряжению. Параметры ПВН испытательного контура должны соответствовать нормированным. Следует отметить, что целью обеспечения запаса при испытаниях создают кривую ПВН, идущую несколько выше нормированной огибающей кривой.
