27.1.3 Установки Bluetooth на комп’ютері та створення парних пристроїв
-
Якщо у комп’ютері не вмонтований внутрішній Bluetooth тоді використовуємо зовнішній, встановивши диск із драйверами. Після того як Bluetooth настроєний на електронному тахеометрі, запускаємо Bluetooth на комп’ютері. Після встановлення диска із драйверами у нас з’явиться вікно <Настройки Bluetooth> і натиском двох разів лівої кнопки мишки обираємо <Новое подключение>. Відкривається вікно <Мастер добавляения новых подключений>, у якому вибираємо опцію:
і для продовження натискаємо клавішу {Далее}, щоб установити звязок між ПК і електронним тахеометром.
Рисунок 27.12 – Настройка нового підключення
-
Комп’ютер починає пошук пристроїв Bluetooth, після чого вибирає вікно із знайденими підключеннями. В ньому ми вибираємо Sokkia 630R Set і знову вибираємо {Далее}, до того часу, доки не з’явиться вікно із повідомленням про закінчення установки, але, зауважте, під час установки нам буде запропоновано вибрати порт «COM2», «COM4», «COM42» та інші, ми вибираємо довільний і запам’ятовуємо, оскільки це нам буде потрібно в наступних діях. Про створення пари між пристроями тахеометр повідомляє звуковим сигналом. Для наочного прикладу наступний процес установки зображено на рисунку 27.13.
Рисунок 27.13 – Створення парних пристроїв
27.1.3 Реєстрація програми Sokkia Link та імпорт даних з електронного тахеометра
Порядок дій при реєстрації відповідає порядку дій при імпорті даних.
Послідовність дій при реєстрації програми Sokkia Link:
- підключення тахеометра до комп'ютера через Bluetooth, так як описано вище;
-запуск програми Sokkia Link з ярлика на робочому столі (див. рис..27.5). Після запуску програми відкриється вікно, яке зображено на рисунку 27.13;
Рисунок 27.13 – Інтерфейс програми Sokkia Link.
-
Налаштування параметрів порту. Вибравши функцію: Settings-Рort Setup, у вікні Рort Setup, що відкрилося, вказати порт «Com» той самий, що при налаштуванні Bluetooth. Задати швидкість передачі даних (Baud Rate).
Рисунок 27.14 – Вибір опції Рort Setup, вікно опції Рort Setup
Інші параметри слід залишити за замовчуванням: (Data bits) – 8, (Stop bits)—1, парність (Parity) – ні (None). Натиснути клавішу <OK>;
-
У <Головному статусному> вікні (див. рис. 27.7) натискаємо клавішу {F3} [ПАМ]. З’явиться вікно <Пам’ять>
Рисунок 27.15 – Вікно <Пам’ять>
3
У вікні <Пам’ять>
за
допомогою клавіш навігації {▼.▲}
вибираємо опцію Файл
работы.
Вибиравши дану опцію натискаємо
{ENTER}.
У нас з’явиться вікно <Файл
работы>.
Рисунок 27.16 – Вікно <Файл работы>
4
У вікні <Файл
работы> за
допомогою клавіш навігації {▼.▲}
вибираємо опцію Экспорт
данных. Вибиравши дану
опцію, натискаємо
{ENTER}.
У нас з’явиться вікно <JOB>.
Рисунок 27.17 – Вікно <JOBів>. Експорт даних
5 За
допомогою натискання клавіші
{ENTER}
відмічаємо ті файли,
які плануємо експортувати і натискаємо
клавішу [F4],
{Да}.
Слід
зауважити, що файл буде передаватися
з електронного тахеометра на ПК в тому
випадку, коли біля назви файла (у нашому
випадку JOB1)
буде зображено символ
.
З’явиться вікно <Экспорт данных>
Рисунок 27.18 – Вікно <Экспорт данных>
-
У вікні < Экспорт донных > за допомогою клавіш навігації {▼.▲} вибираємо опцію SDR33. Вибравши дану опцію, натискаємо
{ENTER}.
У нас з’явиться наступне вікно
<Экспорт.данных>.

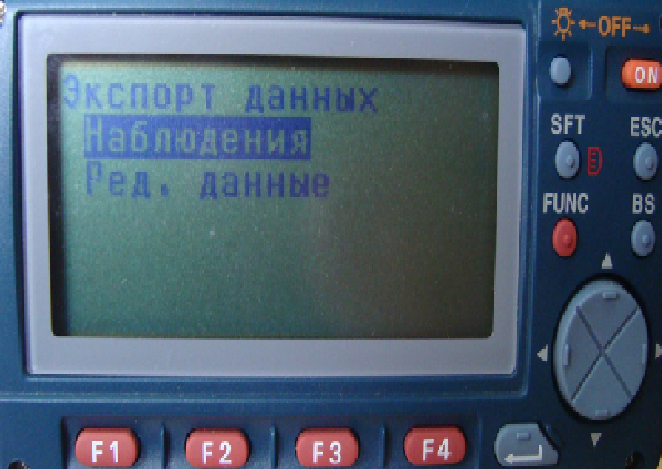

Рисунок 27.19 – Вікно <Экспорт данных>
8
У вікні <
Экспорт данных
> за
допомогою клавіш навігації {▼.▲}
вибираємо опцію Наблюдения.
Вибравши дану опцію, натискаємо
{ENTER}.
Слід
зауважити, що перед тим, як на опцію
Наблюдения
натиснути
{ENTER},
потрібно у програмі Sokkia
Link вибрати функцію Data-Receive Data і при
відкритому вікні натиснути на тахеометрі
{ENTER},
а у вікні
Receive Data вибрати – Connection. Дані з тахеометра
будуть скинуті на комп’ютер.
Рисунок 27.20 – Вид екрану тахеометра при передачі даних
Рисунок 27.21 – Вікно програми Sokkia Link з отриманими даними
9 Після закінчення передачі даних зберігаємо дані, натиснувши <SDR Save File> у форматі sdr.
Подальше опрацювання результатів вимірів виконуватимемо у програмних комплексах Credo Dat і AutoCAD 2007.
Контрольні питання
1 Запишіть назву програмного забезпечення для передачі даних з електронного тахеометра на ПК.
2 Як зареєструвати програмне забезпечення, протягом скількох днів?
3 Які функції програмного забезпечення доступні після реєстрації?
4 Запишіть порядок команд і реакцію системи після кожної команди при реєстрації програмного забезпечення на електронному тахеометрі.
5 Які параметри зв’язку встановлюються в вікні Конфігурація при реєстрації програмного забезпечення?
6 Який вид режиму встановлюється в вікні Установки Bluetooth?
7 Як встановлюється і активізується зовнішній пристрій Bluetooth, якщо немає внутрішнього?
8 Як встановити зв'язок між ПК і електронним тахеометром, використовуючи Bluetooth?
9 Чим відрізняється порядок дій при реєстрації програмного забезпечення від порядку дій при імпорті даних з електронного тахеометра?
10 Опишіть порядок дій при реєстрації програми SokkiaLink
11 Як виконати налаштування параметрів порту?
12 Як вибрати файли для експорту через Bluetooth ПК?
13 Як запустити на виконання роботи з експорту даних з вікна Експорт даних?
