2.1 Взаємне положення площин. Перша позиційна задача
Дві площини у просторі можуть перетинатися або бути паралельні.
Ознака паралельності площин: якщо дві прямі, що перетинаються, однієї площини відповідно паралельні двом прямим, що перетинаються, другої площини, то площини паралельні між собою (рис.2.1).
Символьний запис:
(a || m; b || n) → α (a ∩ b) || β(m ∩ n)

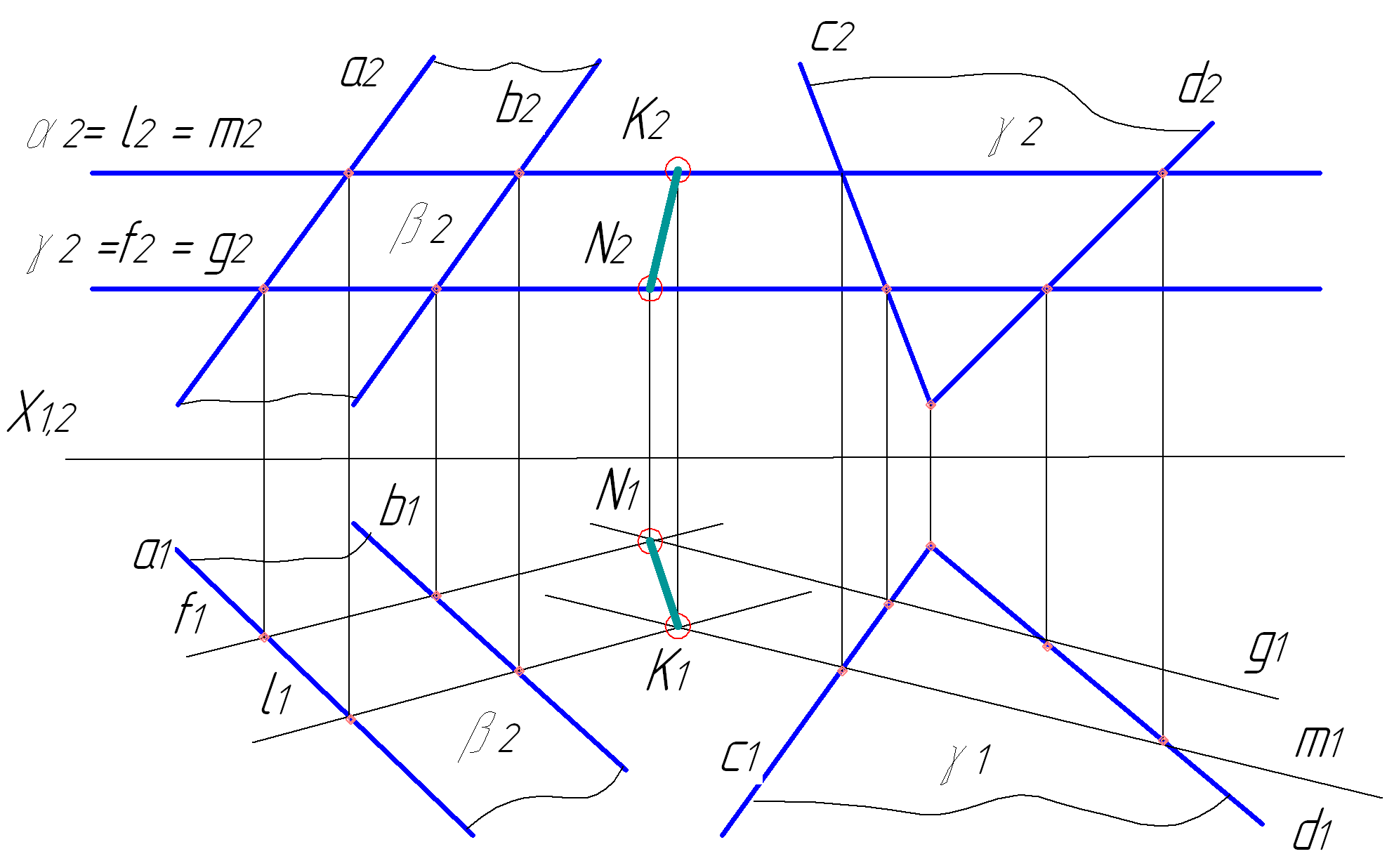

Рисунок 2.1 – Приклад паралельних площин
Перша позиційна задача – задача пошуку лінії перетину двох площин. Основні випадки:
-
обидві площини займають окреме положення;
-
одна з площин займає окреме положення, а друга – загальне положення;
-
обидві площини займають загальне положення.
В першому випадку побудова проста, оскільки проекції лінії перетину або збігаються із слідами площин або паралельні їм.
В другому випадку, якщо одна з площин займає окреме положення, то одна з проекцій лінії перетину збігається зі слідом цієї площини, а інша проекція лінії перетину визначається за умови належності до площини загального положення (рис.2.2, 2.3).
а) б)
Рисунок 2.2 – Приклад перетину горизонтальної площини α з площиною β, що задана трикутником
а) б)
Рисунок 2.3 – Приклад перетину горизонтальною площиною площини загального положення, що задана слідами
В третьому випадку для пошуку проекцій лінії перетину необхідно застосувати такий алгоритм (рис.2.4, 2.5).
Алгоритм розв’язування першої позиційної задачі:
-
Вводимо допоміжну площину окремого положення (α(α2)).
-
Знаходимо лінію перетину введеної допоміжної площини з кожною із заданих площин (α ∩ β → ℓ ; α ∩ γ → m).
-
Знаходимо точку перетину ліній, що отримані в п.2 (ℓ ∩ m → К(К1).
-
Визначаємо іншу проекцію знайденої точки К(К2).
-
Повторюємо пп. 1-4 для другої допоміжної площини (σ(σ2)).
-
З’єднуємо отримані точки (КN (К1N1, К2N2).
Рисунок 2.4 – Приклад побудови лінії перетину площин загального положення (пункти 1 – 4 алгоритму)
Рисунок 2.4 – Приклад побудови лінії перетину площин загального положення (пункти 1 – 6 алгоритму)
2.2 Взаємне положення прямої і площини. Друга позиційна задача.
Пряма у просторі може належити до площини, бути її параллельною або перетинати. Належність прямої до площини розглянуто в п.1.3.
Умова паралельності прямої та площини: якщо пряма параллельна будь-якій прямій площини, то вона параллельна всій площині (рис.2.6). Символьний запис: m║a → m║α(a∩b).
а) б)
Рисунок 2.6 – Приклад паралельності прямої площині
Побудова проекцій точки перетину прямої та площини – друга позиційна задача. Для її розв’язування використовують такий алгоритм (рис. 2.7, 2.8).
-
Вводимо таку допоміжну площину, щоб вона займала проекціювальне положення і проходила через задану пряму (ℓ β).
-
Знаходимо лінію перетину допоміжної площини із заданною площиною (β ∩ α → a).
-
Визначаємо точку перетину отриманої лінії та однієї з проекцій заданої прямої (ℓ ∩ a → K).
-
Знаходимо іншу проекцію точки (K).
-
Визначаємо видимість прямої.

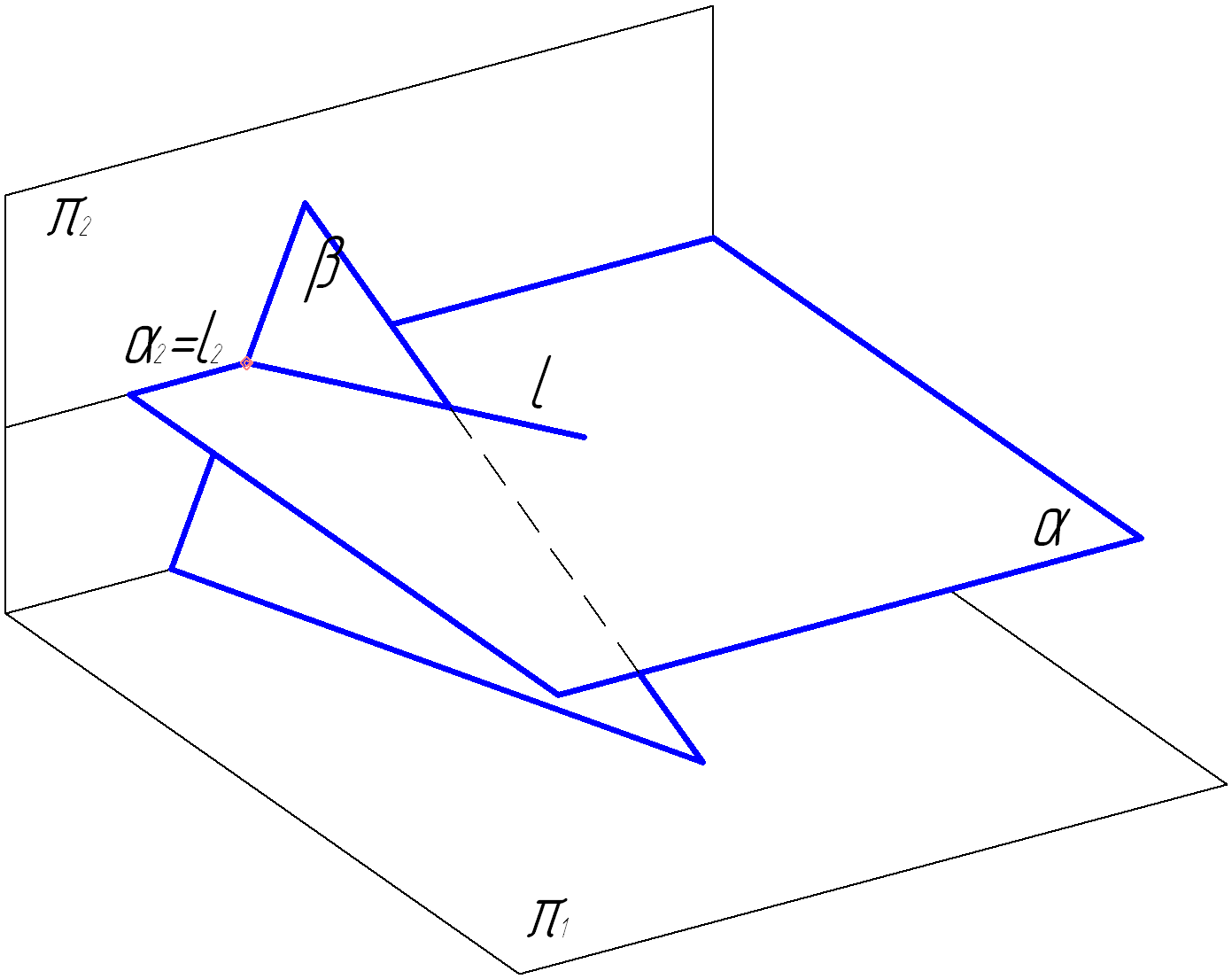

Рисунок 2.7 – Перетин прямої та площини (наочне зображення)
Рисунок 2.8 – Перетин прямої та площини (проекційне креслення)
Задачі для самостійного розв’язування
Задача № 24
Побудувати проекції лінії взаємного перетину площин.
а) б)
в) г)
д) е)
Задача № 25
Побудувати площини паралельні заданим площинам.
а) б) в)
г) д) е)
Задача №26
Визначити графічно чи паралельні між собою пари площин.
а) б)
Задача № 27
Побудувати пряму паралельну заданій площині.
а) б) в)
Задача № 28
Визначити графічно чи паралельна задана пряма ℓ площині.
а) б)
Задача № 29
Побудувати проекції точки перетину прямої та площини.
а) б) в)
г) д) е)
ж) з) і)
