9.1.6. Детектирование импульсных сигналов.

Несущим колебанием в данном случае является последовательность радио- или видеоимпульсов. В зависимости от вида входного сигнала на практике различают три вида детекторов:

1. Импульсный детектор - выделение огибающей каждого импульса.

2. Пиковый детектор - выделение огибающей последовательности радиоимпульсов.

3. Детектор видеоимпульсов - выделение огибающей последовательности видеоимпульсов.

Импульсный детектор

Обычно используется схема параллельного и последовательного импульсного детектора (ИД).

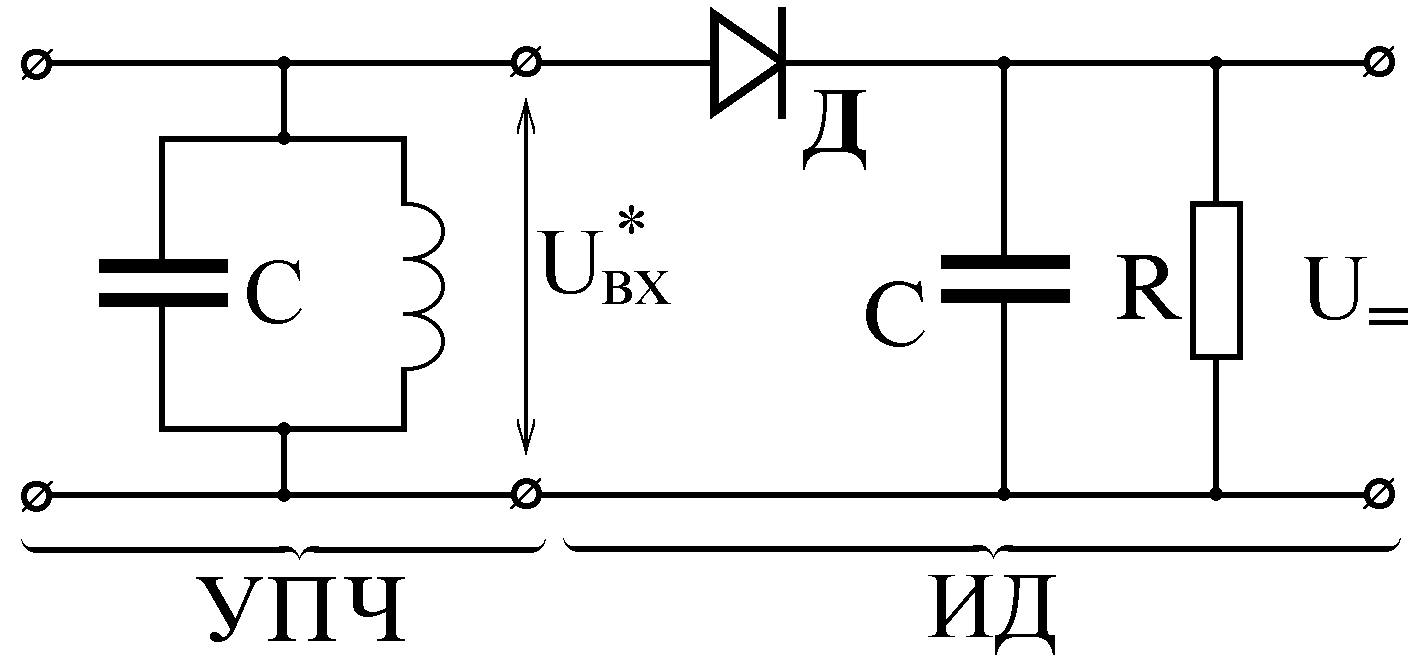

Последовательный детектор:

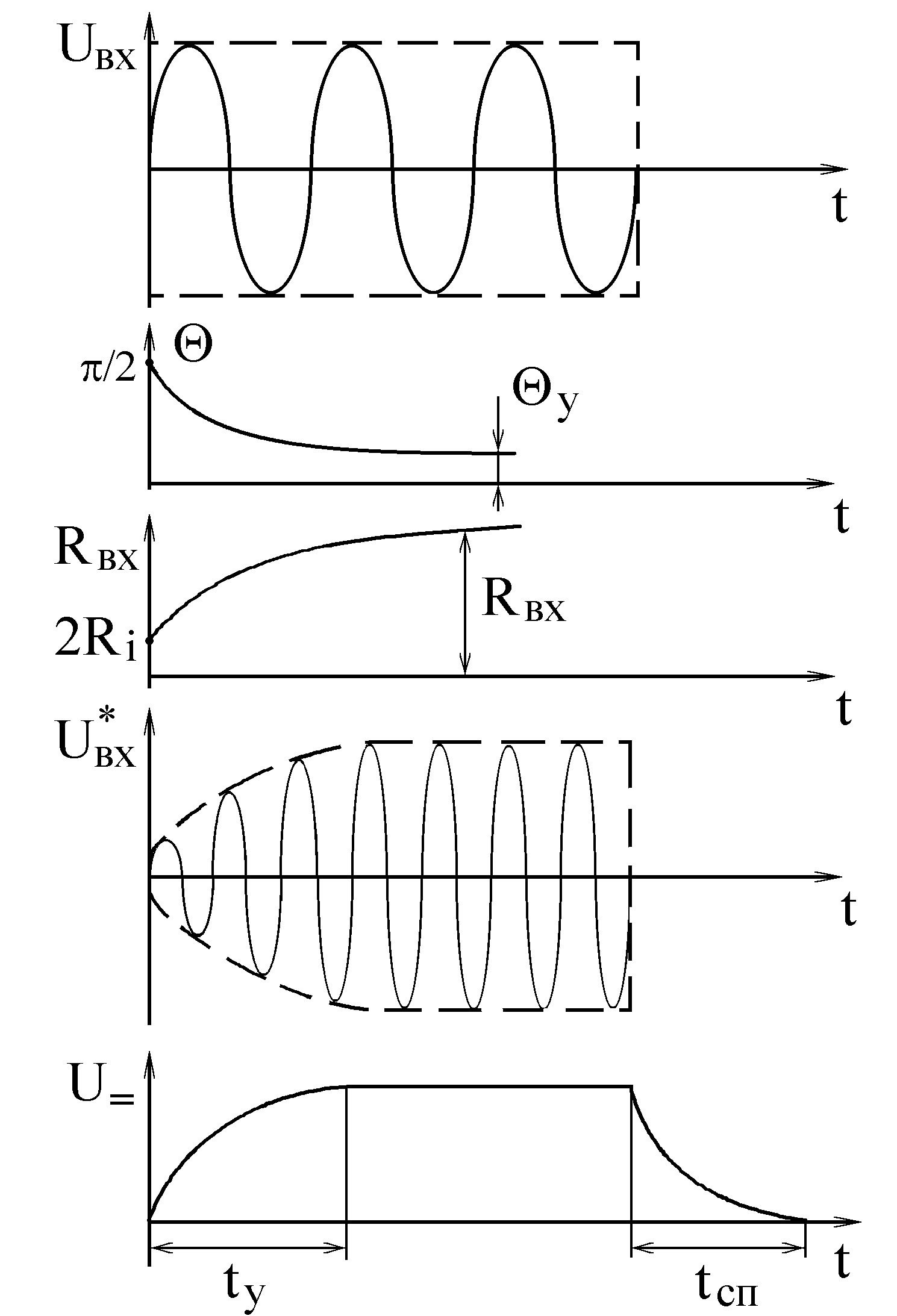

Рассмотрим режим детектирования сильных сигналов.

t_сп - время спада;

t_у - время установления.

ИД вносит искажения сам в передний и задний фронты радиоимпульса.

t_у   СR_ок , где R_ок - резонансное сопротивление контура. , где SR >> 1

t_у  2,3 CR, где R - нагрузка, и величина SR меньше либо равна 0.5.

t_сп  2,3 C(R||R_обр), где R_обр - обратное сопротивление диода.

Пиковый детектор (ПД)

в огибающей последовательности импульсов полезный сигнал;

_max - его максимальная частота.

Т - период следования.

Т_ - период несущего колебания.

Обычно используется схема параллельного диодного детектора.

Выбор параметров аналогичен случаю параллельного детектора для режима сильного детектирования.

Но есть и различия: _р = RC, где _р - время разряда, либо _р = C(R||R_обр), где _р >> T.

_з=RC_i , где _з - время заряда, R_i - сопротивление диода, где _р << T_.

Для правильной работы должно выполняться условие: Т << T_max .

Детектор видеоимпульсов

Здесь должно выполняться условие:

_р>>T, _з<<_и.

- условие безинерционности детектора.
