Текстовой режим

При работе в текстовом режиме весь экран разбит на определенное число позиций. Одна позиция называется знакоместо. В каждое знакоместо может быть введен только 1 из 256 заранее заданных символов, т.е. 1 байт информации. Как правило, это 80 знакомест по горизонтали, т.е. в одной строке. Текстовый режим работает быстро даже на самых медленных компьютерах.

Графический режим

При работе в графическом режиме единицей выводимой на экран информации является пиксель, т.е. отдельная точка растра (поверхности экрана).

• Пиксель – picture element (элемент картинки, изображения).

Существуют различные типы дисплеев, которые имеют разное количество пикселей, по горизонтали и вертикали. Вот это количество пикселей называется разрешающей способностью монитора.

Монохромный экран (черно-белый) компьютера, типа Hercules, хорошо приспособлен для обработки текстов: - изображение знаков более четкое; - оттенки и интенсивность цветов подобраны таким образом, что глаза пользователя не утомляются в течение длительного времени.

Характеристики мониторов

Монитор	Текстовой режим	Графический режим
CGA (тип Hercules) монохромный	80 х 25 2 цвета	640 х 200 2 цвета
EGA	80 х 25 16 цветов	640 х 350 16 цветов
VGA	80 х 43 16 цветов	640 х 480 16 цветов
SVGA	80 х 25 16 цветов 80 х 50 (43) 16 цветов	640 х 480 16 цветов 800 х 600 256 цветов 1024 х 768 более 1 мнл. цветов

Ну и последняя характеристика. Все мониторы можно разделить на группы по кривизне экрана. Модели с диагональю 14 дюймов обычно имеют выпуклый экран. На больших мониторах это неприемлемо, поэтому их выпускают преимущественно с плоским экраном. Есть и промежуточный тип: кривизна экрана невелика. С точки зрения эргономики, важна не величина кривизны, а привыкание к определенной степени кривизны. На самом деле небольшая кривизна экрана даже полезна. Она уменьшает отражение в экране предметов окружающей обстановки.

Принтер (печатающее устройство) предназначен для вывода информации на бумагу. Обычно принтеры могут выводить не только текстовую информацию, но также рисунки и графики.

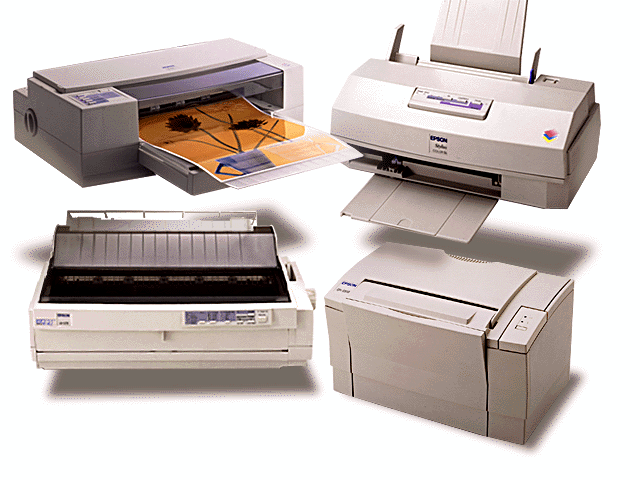

На сегодняшний день существует 4 класса принтеров:

 матричные;

 струйные;

 лазерные и светодиодные;

 плоттеры.

Матричный принтер (скорость печати листа формата А4 от 30 секунд до 6,5 мин.)

Матричные (или точечно-матричные) принтеры ранее были наиболее распространенными принтерами для IBM PC. Это принтеры игольчатого типа, в которых изображение на бумаге формируется с помощью матрицы из иголок. Печатающая головка движется вдоль печатаемой строки и в нужный момент иголки ударяют по бумаге через красящую ленту (изображение формируется из отдельных точек). Красящая лента в этих принтерах может быть намотана на катушку (как в пишущей машине) или уложена в специальную кассету (картридж).

На сегодняшний день работают 9-ти и 24-х игольчатые принтеры.

Достоинства:

• дешевизна самого принтера и его комплектующих;

• возможность работы с рулонной бумагой;

• бумага любого качества;

• распечатать можно через копировальную бумагу;

Недостатки:

• в сравнении с другими принтерами при работе сильно шумят;

• отсутствие цветной печати.

Струйный принтер (скорость печати листа формата А4 15 секунд - 1 минута).

Струйные принтеры сейчас являются одним из наиболее распространенных типов принтеров для IBM PC.

В этих принтерах изображение формируется микрокаплями специальных чернил, которые выдуваются через иголки-сопла.

Достоинства:

• хорошее качество печати, в том числе цветной;

• относительная бесшумность в работе.

Относительным неудобством можно считать, что для печати используется бумага очень хорошего качества с глянцевой поверхностью, иначе чернила будут растекаться по волокнам.

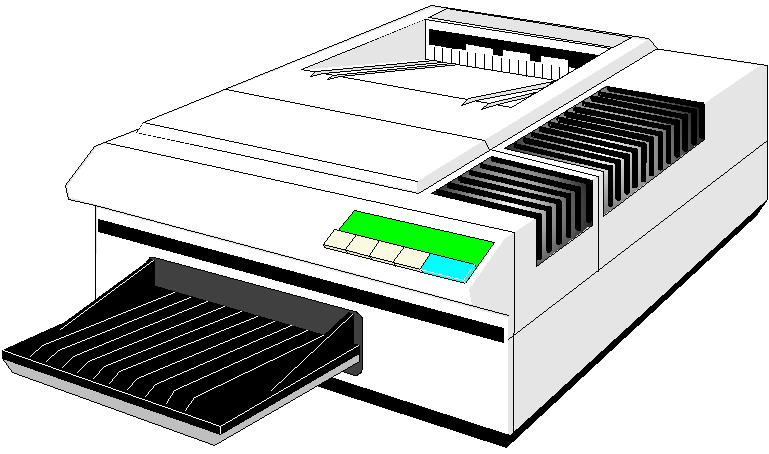

Лазерный принтер (скорость печати: от 4 до 20 листов формата А4 за 1 минуту).

В этих принтерах используется принцип ксерографии, т.е. изображение наносится на бумагу со специального барабана, к которому электрически притягиваются частички краски (тонера), а далее лазерный луч “впаивает” нанесенную краску в структуру бумаги.

Отличие от обычного ксерокса состоит в том, что печатающий барабан электризуется с помощью лазера по командам из компьютера.

Требуемое качество бумаги — высокое. Лазерные принтеры обеспечивают очень высокое ка­чество печати, близкое к типографскому (до 1200 dpi), некоторые модели — даже близкое к качеству фотогра­фии (режим печати PhotoColor) и высокую скорость пе­чати.

Для печати используется бумага только высочайшего качества (при этом тепловая обработка бумаги частично заворачивает лист).

Недостатки:

Это самый дорогой вид принтеров, высока и стоимость эксплуатации из-за высокой стоимо­сти расходных материалов.

Светодиодные принтеры

Это разновидность ла­зерных принтеров, но вместо лазерной системы изобра­жение проецируется на светочувствительный барабан с помощью линейки светодиодов (содержащей до 15330 диодов), т.е. линейка формирует сразу всю строку свето­чувствительного барабана.

Все качества лазерного принтера сохраняются.

Плоттер (графопостроитель)

Плоттер (графопостроитель, ГП) - это устройство для печати изображений больших форматов: служит для вывода чертежей, графиков, качественных цветных изображе­ний на бумагу или синтетическую пленку.

Применяется в основном в проектных и конструк­торских бюро, в рекламных агентствах.

Разновидность ГП — режущие, служат для выреза­ния из синтетической пленки фигур произвольного кон­тура. Используются в рекламных целях, в том числе для составления плакатов большого размера — до 2x3 м².

Устройство и принцип действия

ГП пред­ставляет собой чертежное или режущее программно-управляемое устройство. Программой для него могут слу­жить фотография, рисунок, чертеж, введенные в ЭВМ, или программа на некотором языке.

ГП имеет подвижную каретку с закрепленным на ней пишущим узлом, на котором находится несколько пи­шущих элементов (перьев).

Узел может перемещаться над поверхностью листа бумаги. В нужных местах он опускает перо и удержива­ет его в этом положении, оставляя след в виде непрерыв­ной линии.

Конструктивно ГП делятся на 2 вида — планшет­ные и барабанные.

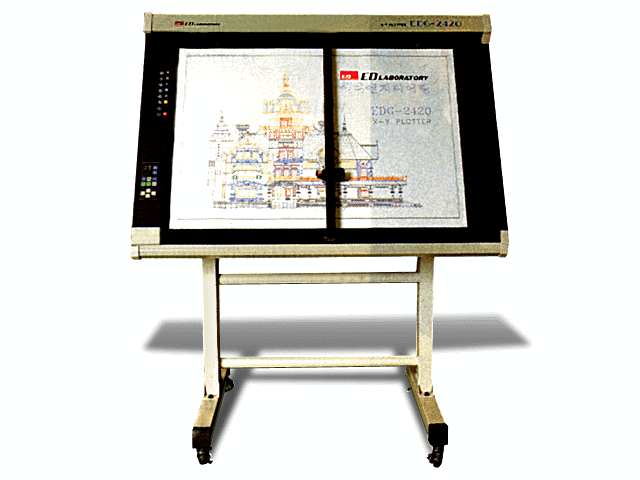

В первых - бумага или пленка закрепляется на плоском горизонтальном (или наклонном) план­шете, а пишущий узел перемещается над поверхностью бумаги. Позволяют изготовлять чертежи формата А1 и АØ — можно судить о размерах таких ГП.

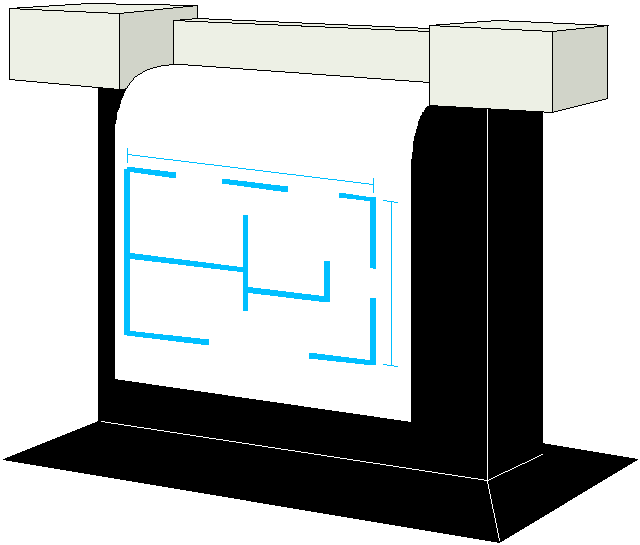

Во вторых - бумага перематывается с барабана на ба­рабан, расположенный горизонтально рядом. Пишущий узел перемещается перпендикулярно направлению пере­мотки бумаги. Размеры таких ГП значительно меньше.

В настоящее время используются в основном барабан­ные ГП с пишущим узлом струйного типа. Они обеспечи­вают и очень высокое качество цветного изображения, и высокую скорость вывода изображения, а также получе­ние документов больших размеров — до 300x91 мм.

Другое название таких ЗУ — накопители.

Назначение ВЗУ — долговременное хранение боль­ших объемов информации. Они характеризуются боль­шим объемом памяти и по сравнению с ОЗУ более низ­ким быстродействием.

Следует отметить, что хотя рассматриваемые ЗУ на­зываются «внешними», большая часть их размещается непосредственно в корпусе системного блока.

К ВЗУ относятся в первую очередь:

— накопители на гибких магнитных дисках;

— накопители на жестких (несменных) магнитных дисках (винчестеры);

— накопители на жестких сменных магнитных дис­ках;

— дисководы для работы с лазерными компакт-дис­ками;

— магнитооптические системы;

— стримеры.

 Дисководами называются устройства, позволяющие работать с информацией на дисках (магнитных гибких и жестких, лазерных, оптических и пр.).

Жесткие магнитные диски, они же винче­стеры, представляют собой внешние ЗУ, в которых но­сителем информации являются жесткие несменные магнитные диски, объединенные в один пакет.

Назначение: долговременное хранение информации, постоянно используемой при работе с ПЭВМ — операци­онных систем, оболочек, инструментальных программ и т.д.

В настоящее время ПЭВМ без ЖМД практически не выпускаются. Правда, в локальной сети ПЭВМ может работать без собственного жесткого диска, используя жесткий диск центральной ЭВМ.

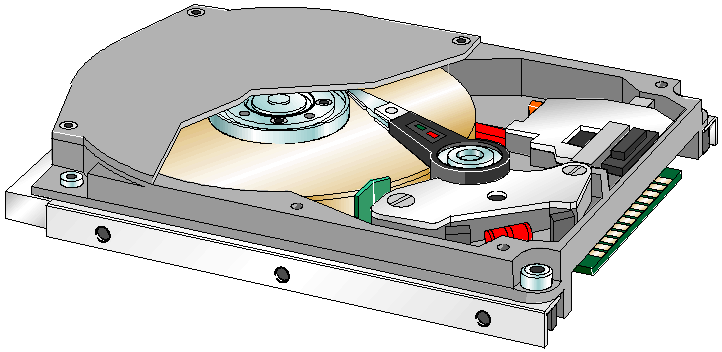

Винчестер устанавливается в корпусе системного бло­ка и внешне представляет собой герметичную металли­ческую коробку, внутри которой расположены диски, магнитные головки чтения-записи, механизмы вращения дисков и перемещения головок.
