Состав пэвм

Персональная ЭВМ представлена на рисунке:

В ее состав входят следующие основные (стандарт­ные) устройства:

• системный блок;

• монитор;

• клавиатура.

По конструкции ПЭВМ делятся на несколько видов:

• н



  астольные;

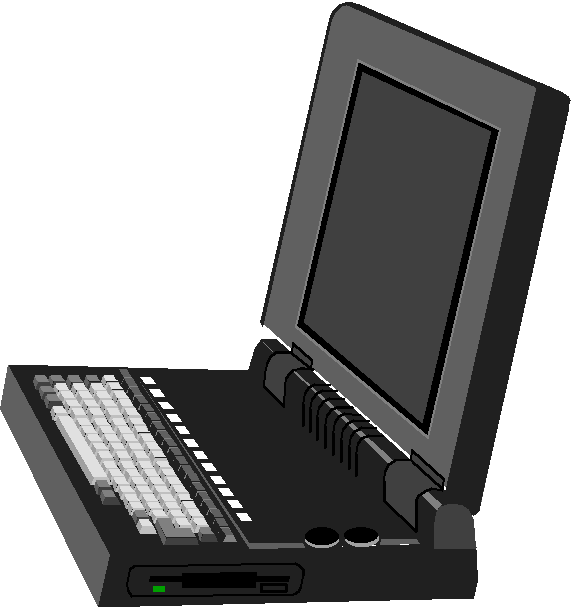

• наколенные (Laptop) (4—8 кг);

• блокнотные (NoteBook) (2—3,5 кг);

• суперблокнотные (SubNoteBook) (0,9—2 кг);

• карманные (Palmtop) (0,5—1,2 кг);

• электронные записные книжки (они позволяют только записывать и читать текст).

Кроме того, к ПЭВМ можно подключать дополнитель­ные устройства, называемые периферийными (внешни­ми), которые можно разбить на несколько групп.

Устройства ввода: сканер, дигитайзер, цифровая фо­токамера, графический планшет.

Устройства вывода: принтер, графопостроитель, факс-модем.

Внешние запоминающие устройства: дисководы для работы с магнитными и лазерными дисками, стример.

Устройства управления курсором: мышь, трекбол, контактная панель, джойстик.

Устройства, выполняющие одновременно функции ввода и вывода информации в/из ПЭВМ: модем, звуко­вая приставка, сетевая плата.

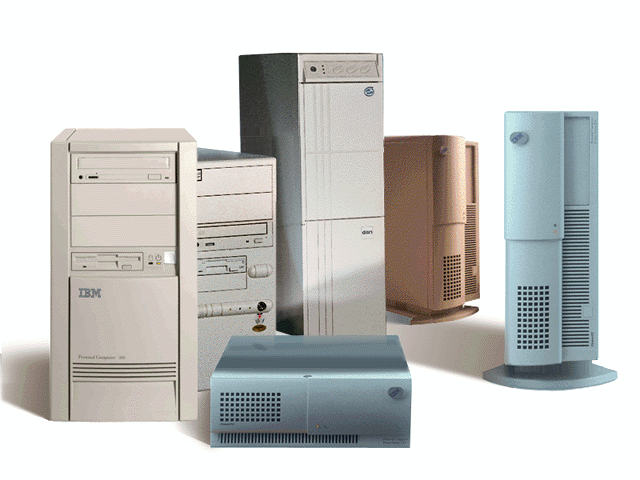

Корпус системного блока обычно имеет один из двух вариантов исполнения:

• настольный вариант горизонтального типа (Desk­top)

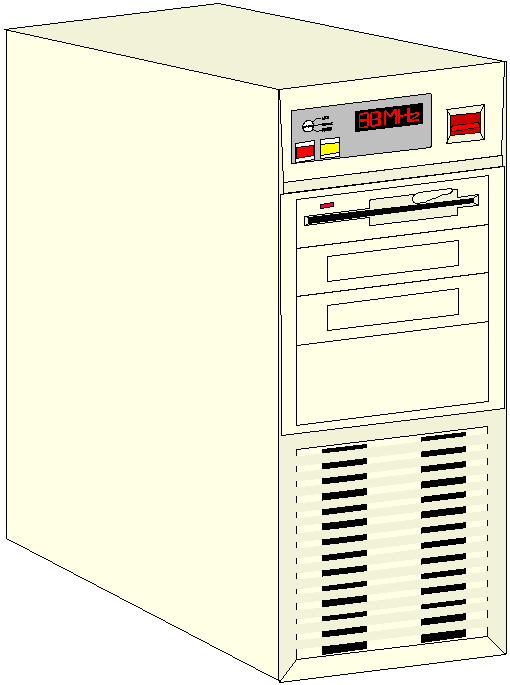

• настольный вариант вертикального типа — башня. Последний имеет модификации: Tower, MiniTower, MiddleTower, ATX (используется в последних моделях ПЭВМ) и пр.

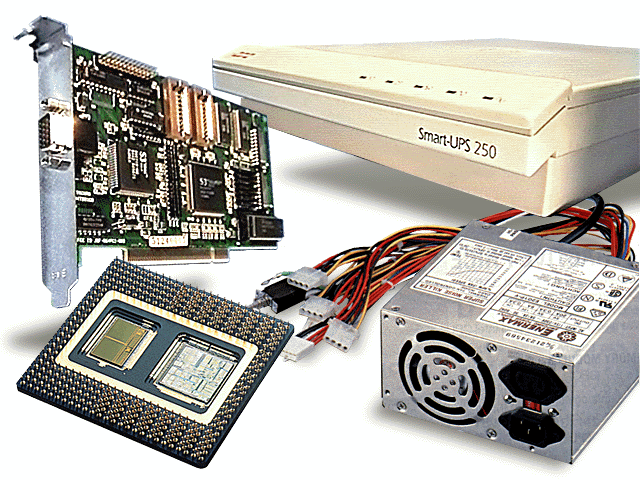

В системном блоке располагаются все основные узлы компьютера:

• электронные схемы, управляющие работой компьютера (микропроцессор, оперативная память, контроллеры устройств и т.д.),

• блок питания, преобразующий электропитание сети в постоянный ток низкого напряжения, подаваемый на электронные схемы компьютера,

• накопители (или дисководы) для гибких магнитных дисков, используемые для чтения и записи на гибкие магнитные диски (дискеты),

• накопитель на жестком магнитном диске, предназначенный для чтения и записи на несъемный жесткий магнитный диск (винчестер).

Основным элементом является системная плата (материнская).

На системной плате располагаются: микропроцессор; сопроцессор (может отсутствовать); модули оперативной памяти; микросхемы быстрой памяти (КЭШ); микросхе­ма базовой системы ввода-вывода (BIOS); системная шина; адаптеры и контроллеры (платы расширения), управля­ющие работой различных устройств (дисководами, мо­нитором, клавиатурой, мышью и т.д.).

Поговорим о различных видах памяти, приме­няющихся в IBM PC-совместимых компьютерах.

Компьютерная память бывает двух видов: основная и внешняя. Основная память устроена подобно почтовому офису: она состоит из микроскопических ячеек, каждая из которых имеет свой уникальный адрес, или номер. Элемент информации сохраняется в памяти с назначением ему некоторого адреса. Чтобы отыскать эту информацию, компьютер «заглядывает» в ячейку и копирует ее содержимое в свой «командный» пункт.

Емкость отдельной ячейки памяти называется словом. Обычно длина слова для персонального компьютера составляет 16 двоичных цифр, или битов. Длина в 8 бит называется байтом. Типичные большие компьютеры оперируют словами длиной от 32 до 128 бит (от 4 до 16 байт), тогда как миникомпьютеры имеют дело со словами в 16–64 бит (2–8 байт). Микрокомпьютеры используют, как правило, слова длиной 8, 16 или 32 бит (1, 2 или 4 байт соответственно).

Внешняя память обычно располагается вне центральной части компьютера. Поскольку внешняя память работает медленнее основной, она используется, главным образом для хранения информации, которая не требуется компьютеру срочно. Чтобы использовать внешнюю память, «командный пункт» компьютера обычно передает нужное содержимое части внешней памяти в основную. Основная память ограничена по объему, поэтому конструкторы компьютеров стремятся хранить во внешней памяти как можно больше информации.
