13. Экспозиция

Экспозиция указывает направление наиболее крутого уклона от каждой ячейки к соседним. Ее можно считать направлением уклона или направлением по компасу, куда обращен склон холма.

Экспозиция измеряется в градусах против часовой стрелки от 0 (направление на север) до 360 (опять на север, сделав полный круг). Значение каждой ячейки в наборе данных экспозиции указывает направление склона в данной ячейке. Плоские участки не имеют направления, и им присваивается значение -1.

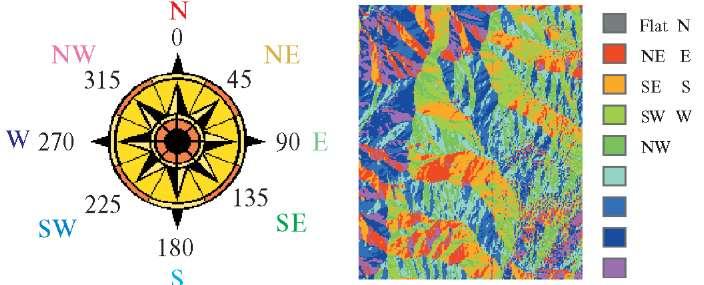

На рисунке внизу показан входной растр высот и выходной растр экспозиции.

Рисунок 2.37 – Пример растрового представления экспозиции.

С помощью функции Экспозиции вы можете:

1. Найти на горе все склоны, направленные на север, при поиске наилучших склонов для катания на горных лыжах.

2. Выяснить освещенность солнцем каждой точки территории при изучении биоразнообразия в какой-либо области.

3. Найти все южные склоны в гористом районе, чтобы определить, где в первую очередь будет таять снег, при изучении опасности затопления жилых районов паводком.

4. Определить плоские участки при поиске места для аварийной посадки самолета.

14. Отмывка рельефа

Функция «Отмывки рельефа» создает эффект искусственного освещения поверхности, определяя значения освещенности в каждой ячейке растра. Для этого она устанавливает позицию гипотетического источника света и вычисляет значения освещенности для каждой ячейки относительно других ячеек. Таким образом, можно значительно улучшить вид данных при визуализации или создать новую информацию для дальнейшего анализа.

При моделировании теней вы можете вычислить, какие ячейки попадают в тень других ячеек в определенное время дня. Ячейки, попадающие в тень других ячеек, получают значение 0; другим ячейкам присваиваются значения от 1 до 255. Вы можете переклассифицировать все значения больше 1 в 1, создав растр двоичных данных. На примере внизу слева черные участки соответствуют затененным участкам. Азимут остался тем же, но угол высоты солнца над горизонтом (высота) изменился.

Контрольные вопросы

1. Для чего нужен и что позволяет делать модуль ArcGIS Spatial Analyst?

2. Какие инструменты есть в модуле ArcGIS Spatial Analyst?

3. Что такое карты расстояние и для чего они нужны?

4. Что такое функция расстояние и где применяется?

5. Что представляет собой растр расстояний?

6. Что представляет собой растр направлений?

7. Что такое взвешенное расстояние?

8. Что такое растр стоимости пути?

9. Как применяется функция расстояние с взвешенной стоимостью?

10. Как вычисляется растр направления?

11. Что такое растр распределения расстояний?

12. Что такое карты распределения плотности и как они применяются?

13. Для чего необходимо создание растра интерполяцией?

14. В чем заключается метод обратно взвешенных расстояний?

15. Что такое сплайн и для чего он применяется в ArcGIS Spatial Analyst?

16. В чем заключается метод кригинга?

17. Как применяются изолинии в ArcGIS Spatial Analyst?

18. Что такое уклон и экспозиция?

19. Для чего нужна отмывка рельефа?
