4 Определение параметров антенной системы

Коэффициент направленного действия антенны вычисляется по формуле:

,

Эффективная площадь антенны (A)определяется по формуле

При равномерном распределении поля по поверхности раскрыва антенны ДН в обобщённых координатах (u)определяется по формуле:

,

где J1(u) – функция Бесселя 1-го рода.

На рисунке 3 построено сечение нормированной ДН антенны в угломестной плоскости в угловых координатах.

Рисунок 3 – сечение нормированной ДН антенны в азимутальной плоскости в угловых координатах.

Рисунок 4 – сечение нормированной ДН антенны в угломестной плоскости в угловых координатах.

Определение недокументированных параметров:

Элемент разрешения по радиальной скорости:

Точность измерения радиальной скорости:

5 Определение чувствительности приёмника

Чувствительность приёмника можно определить из следующего соотношения:

k – постоянная Больцмана;

T – температура окружающей среды (в градусах Кельвина), примем её равной 300 К;

Kш – коэффициент шума.

6 Определение требуемой мощности

Рассчитаем импульсную мощность при максимальном расстоянии обнаружения:

.

На рисунке 5 представлена зависимость импульсной мощности от дальности обнаружения РЛС.

Рисунок 5 –зависимость импульсной мощности от дальности обнаружения РЛС.

7 Определения параметров широкополосного сигнала

Нормированная функция рассогласования прямоугольного импульса имеет вид:

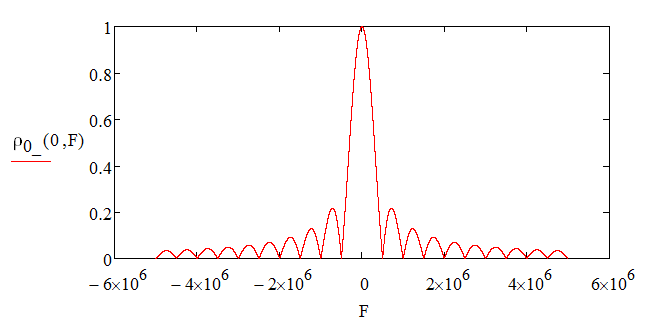

Рисунок 6 – Сечение тела рассогласования прямоугольного импульса

Рисунок 7 – Сечение тела рассогласования прямоугольного импульса

Функция рассогласования пачки импульсов выглядит следующим образом:

Рисунок 8 – Сечение тела рассогласования пачки прямоугольных импульсов

Рисунок 9 – Сечение тела рассогласования пачки прямоугольных импульсов

8 Техническое задание на модули рлс

Антенный модуль

Ширина главного максимума диаграммы направленности в режиме приёма и передачи в азимутальной плоскости 2 градуса а в угломестной 1 градус

КПД антенны 0.8

КИП 0.5

Несущая частота 10 ГГц. Полоса 1 МГц

Приёмно-передающий модуль

Длительность импульса 2мкс.

Скважность 300

Импульсная мощность передатчика 10,4 кВт

Средняя мощность 31,5 Вт

Несущая частота 10 ГГц

Чувствительность

Полоса 1МГц

Параметры модуля первичной обработки

Система первичной обработки должна обеспечивать оптимальную обработку сигнала без внутриимпульсной модуляции и выдавать метку о цели – расстояние до цели, азимут, угол места, и скорость цели

Тип зондирующего сигнала: когерентная пачка импульсов без внутриимпульсной модуляции

Элемент разрешения по азимуту 2 градуса, по углу места 1 градус, по расстоянию 300м

Параметры модуля системы управления и синхронизации

Система выдаёт синхроимпульсы для всех модулей РЛС для обеспечения синхронизации в работе комплекса РЛС. Также настраивает систему по информации, полученной от ИЧМ, и осуществляет обратную связь с оператором.

Интерфейс Человек-Машина

Осуществляет визуальное воспроизведение информации, полученной от устройства первичной обработки, а также от системы управления и синхронизации, позволяет оператору передавать команды а систему управления и синхронизации.

Исполнение в виде двух дисплеев:

Первый – Круговая диаграмма, где азимут определяется по углу радиуса на котором лежит цель, а угол места определяется меткой цели на этом радиусе, в центре диаграммы 90 градусов. Скорость и высота выводятся таблицей рядом с меткой цели

Второй – Экран, по вертикали 50 элементов разрешения по r, по горизонтали от -500м/с до 1000 м/c для ручного наведения на цель, частота обновления экрана 450 Гц.
