Федеральное агентство по образованию
Государственное образовательное учреждение высшего профессионального образования
-- -----
«МАТИ» - Российский Государственный Технологический
Университет имени К.Э.Циолковского
-- -----
Кафедра: Технология производства двигателей летательных аппаратов
Расчетно-пояснительная записка к курсовой работе по дисциплине: «Технология обработки конструкционных материалов»
Студент: Грищенко Д.А.
Группа: 2АДУ-3ДБ-148
Преподаватель: Ковалев А.П.
Москва 2012 г.
Оглавление
Исходные данные: 4
1. Расчёт режимов резания по справочным данным и с использованием полной мощности станка 4
1) Свойства материала обрабатываемой заготовки 4
2) Выбор глубины резания и стойкость режущего инструмента 5
3) Выбор подачи для чистовой обработки 5
4 ) Свойства инструментального материала 5
5) Выбор инструмента 5
6) Расчет скорости резания. 7
7) Расчет оборотов станка 7
8) Выбор станка 8
8) Расчет скорости резания станка 9
9) Расчет составляющих силы резания 9
10) Расчет эффективной мощности 10
11) Расчет машинного времени 11
2. Расчёт режимов резания для полного использования мощности станка и свойств инструментального материала 12
3. Расчёт производительности обработки при полном использовании мощности станка и свойств инструментального материала 13
4. Расчёт режимов обработки для обеспечения требуемой шероховатости поверхности 14
5. Расчет режима обработки для обеспечения требуемой точности применительно к схеме закрепления и вида обработки заготовки 16
6. Построение графиков и номограмм по результатам расчётов 20
7. Расчет на прочность детали 21
Вывод 22
Список литературы 23
Исходные данные:
Материал заготовки: 30ХГТ (сталь конструкционная легированная)
Вид обработки: продольное точение

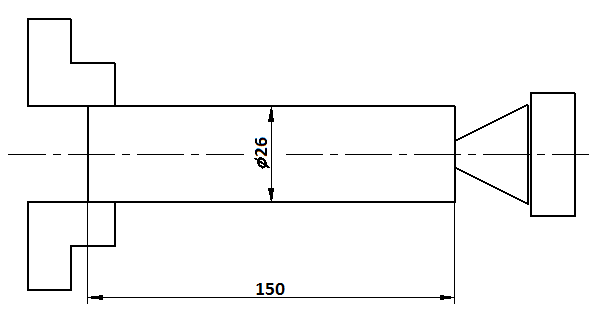

Схема закрепления: 1
Длина заготовки: 150 мм
Диаметр заготовки: 26 мм
1. Расчёт режимов резания по справочным данным и с использованием полной мощности станка
1) Свойства материала обрабатываемой заготовки
Для 30ХГТ:
σв = 1470 МПа
σтек. = 1275 МПа
НВ = 229
2) Выбор глубины резания и стойкость режущего инструмента
[1, с. 265]
t = 0,4 мм,
T = 30 мин.
3) Выбор подачи для чистовой обработки
[1, с.268, табл. 14]
Ra = 1.25 мкм – параметр шероховатости поверхности;
R = 1,5 мм – радиус при вершине резца;
s = 0,1 мм/об – подача.
4 ) Свойства инструментального материала
[2 с. 61, табл. 15]
Группа обрабатываемого материала - V
t ≤ 1 мм
s ≤ 0,15мм
Выбираем инструментальный материал ВК6-ОМ.
5) Выбор инструмента
Выбираем токарный проходной отогнутый резец с пластинами из твердого сплава по ГОСТ 18877-73.
h = 26 мм,
b = 16 мм,
L = 150 мм,
R = 1,5 мм,
n = 10 мм,
φ = 45º,
φ1 = 45º.
Из [2, с. 66, табл. 17]:
γ = 5º,
α = 10º.
λ = -
6) Расчет скорости резания.
[1, с.261, формула (1)]
Вводим поправочные коэффициенты:
kмv – коэффициент, учитывающий качество обрабатываемого материала
kпv – коэффициент, отражающий состояние поверхности заготовки
kиv – коэффициент, учитывающий качество материала инструмента.
kмv = 1,3 (1, с.262, табл. 3)
kпv = 1 (1, с.263, табл. 5)
kиv = 1 (1, с.263, табл. 6)
Kc’’v = 1,25 – поправочный коэффициент на C’’v в зависимости от материала резца [2 c. 74]
7) Расчет оборотов станка
8) Выбор станка
[1, с. 15, табл. 9]
Выбирая станок, опираемся на частоту вращения его шпинделя.
Станок 16Б16А поддерживает частоту вращения 20-2000 оборотов, что удовлетворяет требованиям расчетов.
Таблица частот вращения шпинделя
ступень |
об/мин |
1 |
20 |
2 |
25 |
3 |
31 |
4 |
39 |
5 |
50 |
6 |
62 |
7 |
79 |
8 |
99 |
9 |
125 |
10 |
157 |
11 |
198 |
12 |
250 |
13 |
315 |
14 |
397 |
15 |
500 |
16 |
630 |
17 |
794 |
18 |
1000 |
19 |
1260 |
20 |
1587 |
21 |
2000 |
Число оборотов шпинделя станка должно быть меньше расчетного числа оборотов, но допускается, чтобы число оборотов шпинделя был на 5% больше расчетного, поэтому выбираем:
