Описание схемы алгоритма программы
Программа написана на языке модульного программирования Borland Delphi 7 и работает в диалоговом режиме. Укрупненная блок–схема алгоритма программы (рис. 2.5) состоит из трех основных блоков: I– ввода; II – I этап работы; III – II этап работы. Блок ввода I начинается с вывода на экран монитора названия лабораторной работы и исследуемой схемы. Для запуска программы необходимо ввести с клавиатуры исходное данные выбранного варианта (табл. 2.1). Затем вводятся расчетные данные предшествующего режима и короткого замыкания. Эти данные необходимо подготовить дома для заданного варианта. Программа контролирует ввод расчетных данных и, если ошибка расчета превышает 5 %, на экране появляется сообщение об ошибке и ввод нужно повторить. Причем в программе, как и проведении лабораторной работы 1 предусмотрены только четыре попытки ввода расчетных данных, при пятой попытке управление передается на конец программы и появляется сообщение о завершении работы.
Выполнение работы разбито на два этапа. На I этапе (блок II) для исследуемой схемы определяются ударный ток и ударный коэффициент . Основная часть I этапа состоит из вывода на экран графиков тока к которому приходится обращаться несколько раз, так как в работе необходимо выводить токи всех трех фаз без предшествующего тока и с предшествующим током .
При первом обращении к выводу задается фаза включения = 0 и выводится ток фазы А сначала без предшествующего тока , а затем с его учетом . Полученные графики нужно вывести на принтер, либо списать с экрана таблицу для их построения.
Затем фаза включения принимается равной и на экране появляется ток фазы В без учета предшествующего тока и с его учетом.
После этого фаза включения становится равной и на экране появ-ляется ток фазы С без учета предшествующего тока и с учетом.
В конце I этапа на экране одновременно появляются полные токи всех трех фаз (без учета предшествующего тока), чтобы их можно было визуально сравнить друг с другом и убедиться, что ударный ток возникает в той фазе, для которой (фазе А). Этап заканчивается подведением итогов.
На II этапе (блок III) необходимо построить зависимости () и ( ). Для этого угол включения нужно изменять от до с шагом , полученные результаты занести в табл. 2.2. Затем необходимо уменьшить шаг изме–ненияподобрать значения и так, чтобы коэффициенты и были равны единице с точностью до трех нулей после запятой. Для полученных значений и на экран выводятся графики , а также таблицы для их построения. Затем по результатам табл. 2.2 строятся зависимости и . II этап заканчивается под-ведением итогов.
Рис.5. Укрупненная блок–схема алгоритма программы
Порядок выполнения работы
-
Включить ЭВМ и загрузить программу Lab2.
2. Ввести номер варианта, исходные данные заданного варианта (табл. 2.1), расчетные параметры предшествующего режима и режима короткого замыкания. Образцы диалоговых окон приведены на рис. 2.6–2.8.
3. Выполнить I этап работы (Определение максимально возможного тока
короткого замыкания в исследуемой цепи):
а) посмотреть токи и напряжения в фазе А () при и , графики вывести на принтер (или списать таблицы для их построения);
б) посмотреть токи и напряжения в фазах В и С;
в) сравнить полные токи всех трех фаз (без учета предшествующего тока) и убедится, что ударный ток возникает фазе А, для которой ;
г) оценить основные результаты I этапа.
4. Выполнить II этап работы (Определение минимально возможного тока короткого замыкания в исследуемой цепи):
а) изменяя от до с шагом , определить для каждого значения , и , результаты занести в табл. 2.2;
б) уменьшить шаг изменения и найти значения и , для которых и (с точностью до трех нулей после запятой);
в) построить графики и для и ;
г) по данным табл. 2.2 построить зависимости и ;
д) оценить основные результаты II этапа.
5. Составить отчет, который должен содержать:
а) исследуемую схему, исходные данные, расчет параметров схемы;
б) графики и в фазе А для при и ;
в) графики и для и ;
г) зависимости при и при ;
д) вывод.
Рис. 2.6 – Окно ввода исходных данных

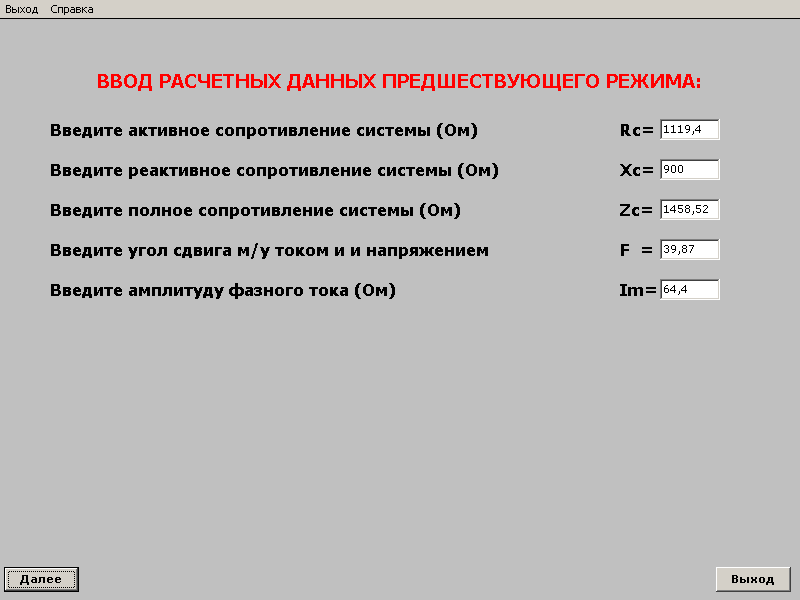

Рис. 2.7 – Окно ввода расчетных данных режима предшествующего КЗ
Рис. 2.8 – Окно ввода расчетных данных режима КЗ
Таблица 2.1– Исходные данные для выполнения лабораторной работы
Пара-метры |
Номера вариантов |
|||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
, кВ |
115 |
37 |
115 |
37 |
115 |
37 |
115 |
37 |
115 |
37 |
115 |
37 |
, Ом |
4,4. |
0,5 |
8 |
0,27 |
1,4 |
0,9 |
6 |
0,4 |
7 |
0,45 |
5 |
0,35 |
, Ом |
87 |
6,8 |
138 |
4,3 |
34,8 |
11 |
116 |
5,5 |
127 |
6,1 |
107 |
4,8 |
, Ом |
13 |
2,6 |
16,2 |
3 |
10,5 |
8 |
14,5 |
2,8 |
15,1 |
2,7 |
13,6 |
2,9 |
, Ом |
21 |
8,2 |
25,4 |
8,2 |
20 |
21 |
23 |
8,1 |
24,2 |
8,15 |
22 |
8,0 |
, Ом |
1102 |
91,3 |
1653 |
68,5 |
440,8 |
136,9 |
1350 |
82,3 |
1510 |
86,3 |
1270 |
71,2 |
, Ом |
827 |
63,7 |
1025 |
51,3 |
273,2 |
102,7 |
910 |
57,5 |
965 |
60,2 |
887 |
54,3 |
Таблица 2.2 – Результаты расчетов
, град. |
||||
|
|
|||
0 |
|
|
|
|
10 |
|
|
|
|
… |
|
|
|
|
… |
|
|
|
|
180 |
|
|
|
|
