Длина горизонтальных знаков стержня
Диаметр стержня D, мм |
Длина знака l при длине стержня L, мм |
|||||||
До 50 |
50-150 |
150-300 |
300-500 |
500-750 |
750-1000 |
1000-1500 |
1500-2000 |
|
До 25 |
15 |
25 |
40 |
− |
− |
− |
− |
− |
25-50 |
20 |
30 |
45 |
60 |
− |
− |
− |
− |
50-100 |
25 |
35 |
50 |
70 |
90 |
110 |
− |
− |
100-200 |
30 |
40 |
55 |
80 |
100 |
120 |
140 |
160 |
200-300 |
− |
50 |
60 |
90 |
110 |
130 |
150 |
180 |
300-400 |
− |
− |
80 |
100 |
120 |
140 |
160 |
200 |
400-500 |
− |
− |
100 |
120 |
130 |
150 |
180 |
230 |
500-750 |
− |
− |
− |
140 |
150 |
170 |
200 |
250 |
750-1000 |
− |
− |
− |
− |
180 |
200 |
230 |
280 |
Таблица 16
Высота нижних вертикальных стержневых знаков
Диаметр стержня D, мм |
Высота знаков hн при длине стержня L, мм |
|||||||
До 50 |
50-150 |
150-300 |
300-500 |
500-750 |
750-1000 |
1000-1500 |
1500-2000 |
|
До 25 |
20 |
25 |
|
|
|
|
|
|
25-50 |
20 |
40 |
60 |
70 |
|
|
|
|
50-100 |
25 |
35 |
50 |
70 |
100 |
120 |
|
|
100-200 |
30 |
30 |
40 |
60 |
90 |
110 |
160 |
200 |
200-300 |
35 |
35 |
40 |
50 |
80 |
100 |
150 |
190 |
300-400 |
40 |
40 |
40 |
50 |
70 |
90 |
140 |
180 |
400-500 |
40 |
40 |
40 |
50 |
60 |
80 |
130 |
170 |
500-750 |
50 |
50 |
50 |
50 |
60 |
70 |
120 |
160 |
750-1000 |
50 |
50 |
50 |
50 |
50 |
60 |
110 |
150 |
Схема 1
Схема 3
Схема 5 Схема 7
Схема 9
|
Схема 2
Схема 4
Схема 6
Схема 8
Схема 10
|

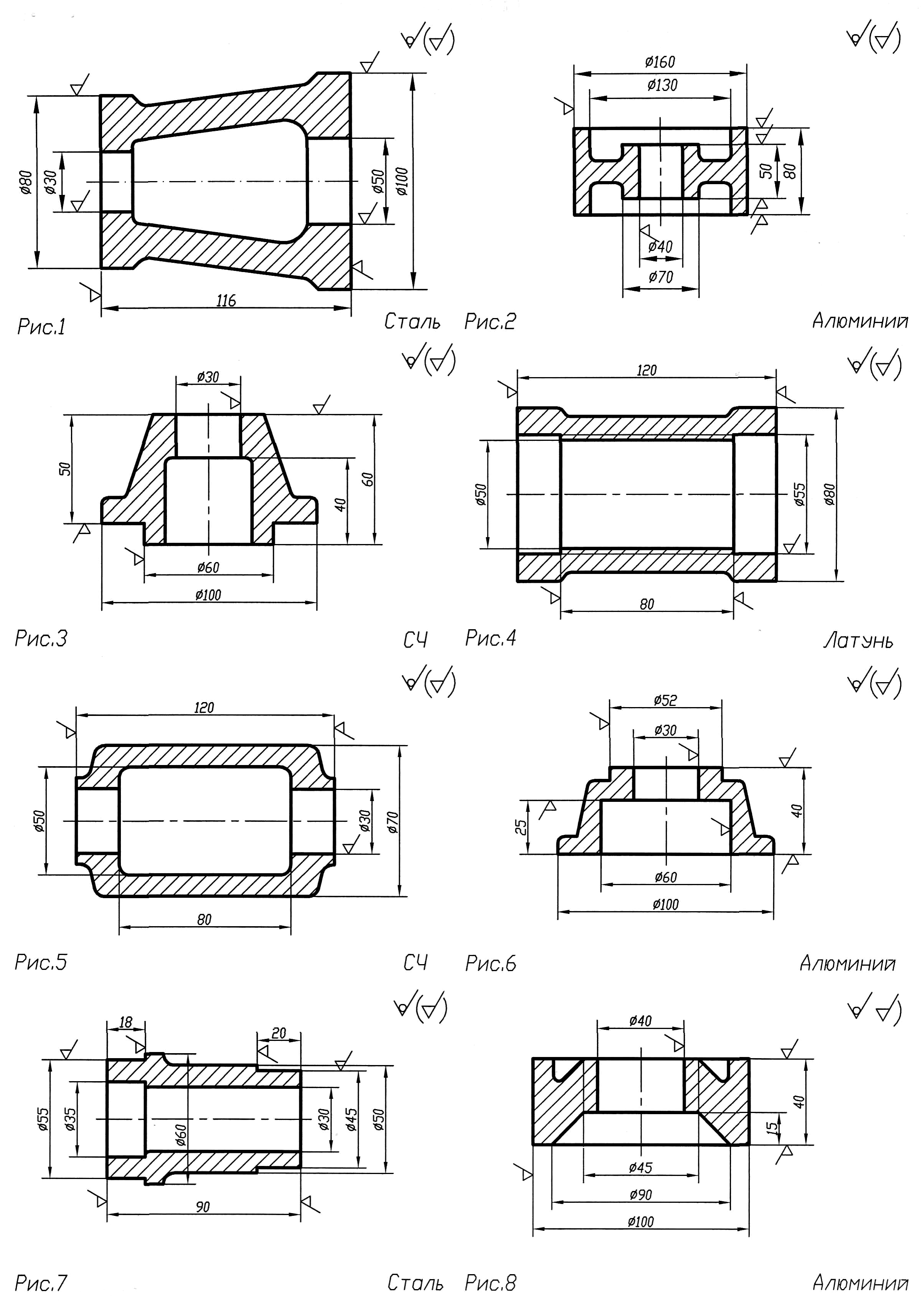

Рис. 67. Чертежи деталей для практическому заданию № 1
Схема 11
Схема 13
Схема 15
Схема 17
|
Схема 12
Схема 14
Схема 16
Схема 18 |
Рис. 67. Продолжение |
|
Схема 19
Схема 21
Схема 23 |
Схема 20
Схема 22
Схема 24 |
Схема 25 |
Рис. 67. Окончание
