2 Построение пьезометрической и напорной линий для трубопровода переменного сечения
2.1 Цель работы
Построение пьезометрической и напорной линий трубопровода переменного сечения.
2.2 Общие сведения
Уравнение баланса удельной энергии (уравнение Бернулли) для движущегося потока реальной жидкости (рисунок 2.1) для двух сечений потока имеет вид:
(2.1)
где z1, z2 - высота положения центра тяжести живого сечения потока в сечениях 1 и 2 над произвольной горизонтальной плоскостью сравнения. м;
- плотность жидкости, кг/ м3;
p1, p2- статическое давление в сечениях 1 и 2, Па;
w1, w2- средняя скорость потока в сечениях 1 и 2, м/с;
pпот - потери давления на трение и местное сопротивление на пути потока от сечения 1 к сечению 2, Па.
Разделив уравнение (2.1) на g, получим уравнение Бернулли, каждое слагаемое которого имеет размерность [м], т.е. размерность напора (что создает удобства при проведении эксперимента):
(2.2)

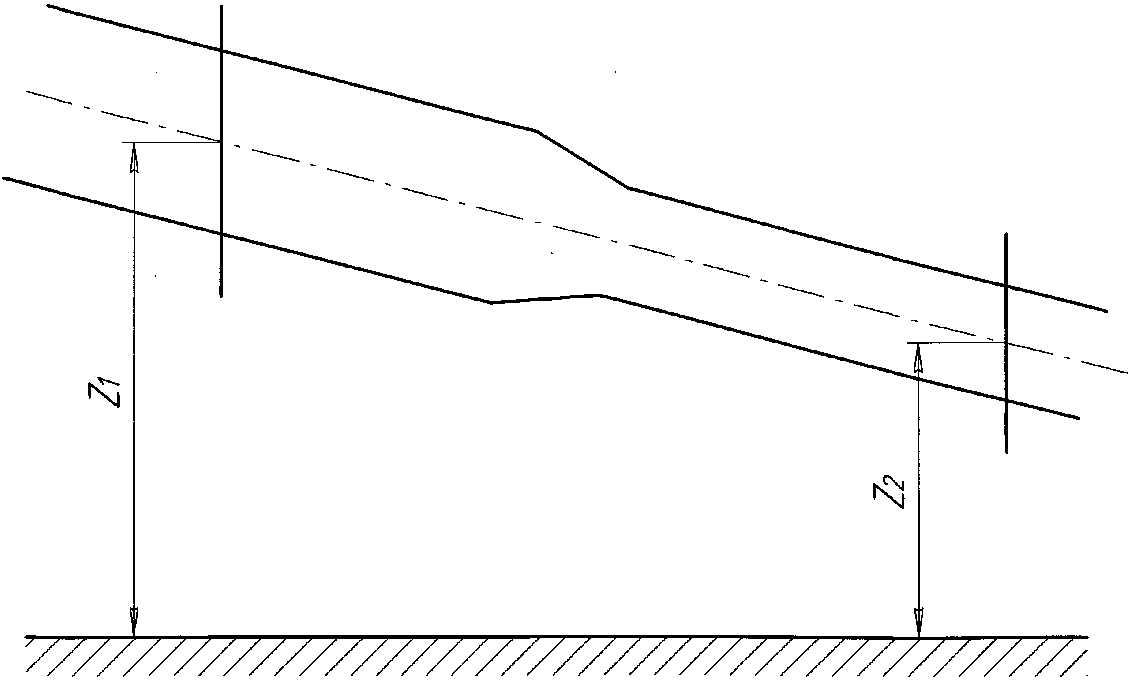

Рисунок 2.1 - Схема движения потока
Первое слагаемое уравнения (2.2) определяет высоту положения центра тяжести живого сечения потока над произвольной горизонтальной плоскостью сравнения или плоскостью отсчета. 0-0 (рисунок 2.1) и называется геометрической высотой или геометрическим напором.
Второе слагаемое уравнения представляет высоту такого столба жидкости, который соответствует статическому давлению в данном сечении потока и называется пьезометрической высотой или пьезометрическим напором.
Сумма геометрической и пьезометрической высот определяет потенциальный напор.
Третье слагаемое уравнения называется скоростной высотой или скоростным напором и является мерой удельной кинетической энергии.
Сумма трех слагаемых уравнения Бернулли определяет полный напор, величина его характеризует полную удельную энергию в данном сечении потока.
Величина pпот выражает суммарную потерю напора или энергии при движении жидкости на всем участке между рассматриваемыми сечениями потока.
-
Описание экспериментальной установки
Схема экспериментальной установки приведена на рисунке 2.2.

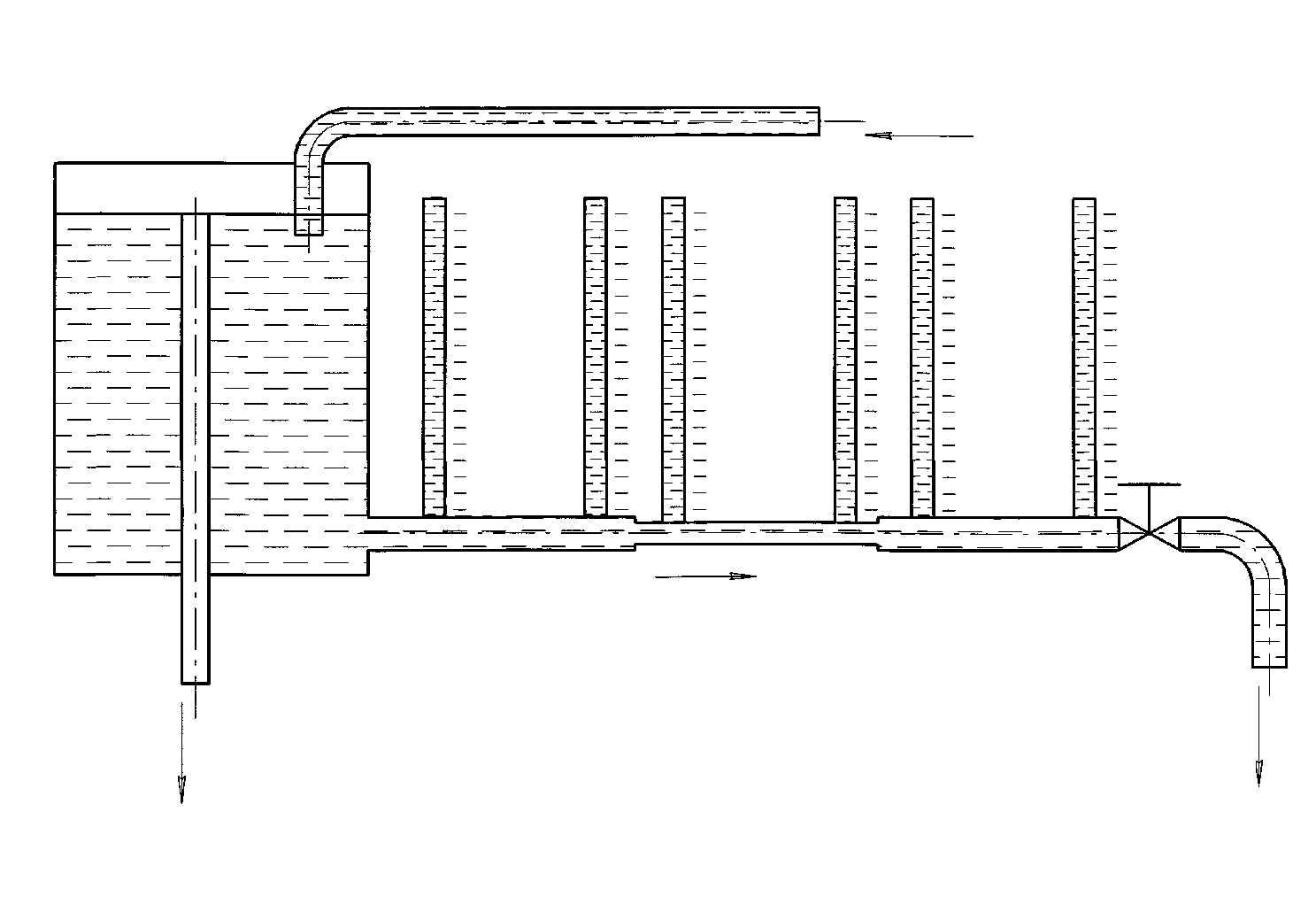

Рисунок 2.2 - Экспериментальная установка
Трубопровод переменного сечения 2 состоит из нескольких последовательно соединенных между собой труб разного диаметра. На переходах от одного диаметра к другому установлены пьезометры 5. Все пьезометры выведены на специальные щиты, нуль шкалы которых совпадает с плоскостью сравнения, расположенной на оси трубопровода.
Вода, поступающая из водопровода по трубе 7, подается в напорный резервуар 1. В резервуаре 1 для поддержания постоянного уровня установлена сливная труба 8. Установленный в конце трубопровода 2 вентиль 3 регулирует расход воды. Из трубопровода вода по сливной трубе 4 поступает в сливную емкость 6.
-
Порядок выполнения работы
1. До начала работы необходимо убедиться в том, что в пьезометрах 5 уровни находятся на одной и той же высоте.
2. Включается подача воды по трубопроводу 7 в напорный бак 1.
3. После заполнения напорного бака 1 открывается вентиль 3 и в трубопроводе 2 устанавливается некоторый постоянный на протяжении всего опыта расход.
4. Снимаются показания пьезометров 5, установленных на трубопроводе 2. При колебаниях уровня следует фиксировать среднее положение уровня воды в пьезометрах. Данные заносятся в таблицу 2.1.
5. С помощью вентиля 3 устанавливают несколько (3..5) значений расхода и повторяют пункт 4.
-
Обработка экспериментальных данных
1. Рассчитать расход воды Q в трех опытах.
Расход воды, л/с, определяется по разности второго и третьего пьезометров по следующей формуле:
Q =0,05 (h) 0,46,
где h = h2 –h3, мм.
Полученные данные занести в таблицу 2.1.
Таблица 2.1 – Экспериментальные данные
№ опыта |
h1 |
h2 |
h3 |
h4 |
h5 |
h6 |
Q, м3/с |
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
среднее |
|
|
|
|
|
|
|
2. По измеренному расходу Q подсчитывают средние скорости движения во всех сечениях трубопровода, а затем скоростные напоры (удельную кинетическую энергию) и заносят в таблицу 2.2.
Таблица 2.2 – Результаты расчетов
Величина |
Номера сечений пьезометров |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
|||||
1. Площадь живых сечений трубопровода F, |
|
|
|
|
|
|
||||
2. Удельная потенциальная энергия Z + p/g |
|
|
|
|
|
|
||||
3. Скорость W = Q/F |
|
|
|
|
|
|
||||
4. Удельная кинетическая энергия W2/2g |
|
|
|
|
|
|
||||
5. Полная удельная энергия Е= Z + p/g + W2/2g |
|
|
|
|
|
|
||||
6. Потери энергии напора pпот |
|
|
|
|
|
3. По показаниям пьезометров и значениям скоростных напоров подсчитывают полную удельную энергию в сечениях с занесением расчетных данных в таблицу 2.2.
4. По разностям полных удельных энергий в сечениях определяют потери энергии (напора) pпот между ними.
5. По показаниям пьезометров на схему трубопровода наносят в определенном масштабе пьезометрическую линию.
6. По вычисленным значениям полной удельной энергии таким же образом наносят напорную линию.
2.6 Указания к оформлению отчета.
Отчет должен содержать цель работы, краткое теоретическое описание, схему установки, таблицы экспериментальных данных, расчеты полной удельной энергии и потери энергии напора, графики пьезометрической и напорной линий, выводы по полученным результатам.
